【快速入门】eNSP华为交换机简单配置（附缩写总结）

2024-12-05 23:01:07 网络设备调试 21 ℃ 0 评论

新增了缩写的一些小总结在末尾~ 熟练掌握了就可以更快输入命令啦

一、连接（SecureCRT为例）：

1.查看端口

（1）用console线连接主机与交换机
（2）我的电脑-右键管理-设备管理器
（3）记下通信端口 COM x

2. 远程工具建立连接

协议：serial
端口：本机的端口 —— COM x

配置如下：

3. 重置、清空配置（选）

reset saved-configuration → ‘y’   #清空现有配置
reboot → ‘n’→ ‘y’        #重启

4. 配置模式常用命令

sys
#进入配置模式

dis cur     #display current 查看目前配置

q           #退出当前模式

二、分组操作：

将交换机上的不同端口分为不同的虚拟组别，方便进行批量操作。

创建/进入组：

port-group 1
#进入或创建组1，数字可以自定义

group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/8
#将1-8端口打包为 “组1”

三、设置端口类型：

三种端口区别：

端口简介（access、trunk、hybird）

进入端口：

port-group 1
#进入分组 “1”，即批量操作端口1-8

interface gigabitethernet 0/0/6
#进入端口6

设置端口类型：

port link-type access
#设置为access端口

port link-type trunk
#设置为trunk端口

三种端口类型转换：

HUAWEI端口类型互换

三种端口放行命令：

Access、Trunk、Hybrid三种端口指令所对应VLAN帧的放行过程

四、Vlan设置：

Access：一个端口对应一个网段
Trunk:一个端口可以对应多个网段

创建网络段：

vlanif 33
#创建名称为33的vlan

进入网络段设置：

interface Vlanif33
#进入33的vlan设置

设置vlan的IP：

ip address 10.128.19.33 255.255.255.0
#配置名称为33的vlan IP与掩码，即此网段的网关地址
#定义WEB访问地址

主机与交换机通信：

#将主机IP与此vlan33的IP置于同一个网络段下
#即可进行通信（ping、telnet、http etc）

五、路由功能：

添加路由功能：

ip route-static 10.128.0.0 255.255.255.0 10.129.85.254
#设置路由IP、掩码、网关

六、用户管理

进入用户设置模式：

aaa
#默认
#此时为管理员身份administrator

修改用户密码：

local-user willow password cipher 123
#设置用户名为willow的密码为123
#密文储存，只能修改，无法查看

增添服务权限：

local-user willow service-type http ssh telnet web
#用户willow可以使用此四种服务进行验证

命令级别：

local-user willow level 10
#赋予willow 10级的用户权限

PS：

开启http服务

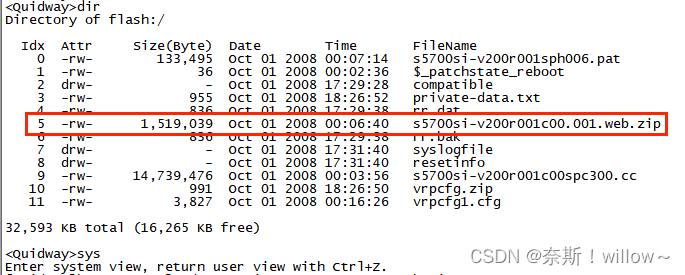

dir
#查看zip文件

http server load xxx.web.zip
#加载自己的.web.zip文件

http server enable
#开启http服务

将主机与端口vlan的IP，设置于同一网络段下
即可在浏览器输入vlan的IP
访问图形化界面

一些缩写总结

不是规范死的，一般前几个字母都可以，比如system也可以用sy代替
只是我感觉这样比较有代表性。另外，该命令对大小写不敏感~
但是初学者最好还是认认真真写全称啦~ 等真正熟悉了再缩写也不迟！

quit → q    #退出
system → sys     #进入系统配置
interface → int  #进入
255.255.255.0  →  24   #掩码简写
gigabitethernet → g   #端口
address  →  add  #地址
display → dis  #展示
vlanif → vlan  #网络

一起学习！！加油！！(ง •_•)ง
