初级入门华为交换机学习

2024-12-05 23:01:11 网络设备调试 22 ℃ 0 评论

华为交换机基础命令

system-view
[Huawei]sysname sw1 //设置交换机名称

[Huawei]vlan 10 //创建vlan 10

[Huawei-vlan10]description working //设置vlan 名称

[Huawei]undo vlan 10 //删除对应的Vlan

[Huawei]display vlan //查看交换机下有哪些vlan

[sw1-GigabitEthernet0/0/24]port link-type trunk //把24端口设置成trunk接口

[sw1-GigabitEthernet0/0/1]port link-type access //把1端口设置成access接口

[sw1-GigabitEthernet0/0/1]port default vlan 10 //把1端口规划在vlan10里面

[sw1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20 //all-pass列表只允许vlan 10 vlan 20数据通过

[sw1]clear configuration interface GigabitEthernet 0/0/1 //清空当前接口的所有配置 (接口shutdown ,需要重新开启)
如图所示1-1

图例1-1

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10 //给该接口配置pvid
[Huawei-GigabitEthernet0/0/1]display this //查看当前接口的详细信息**
如图1-2所示

图1-2

#access接口:

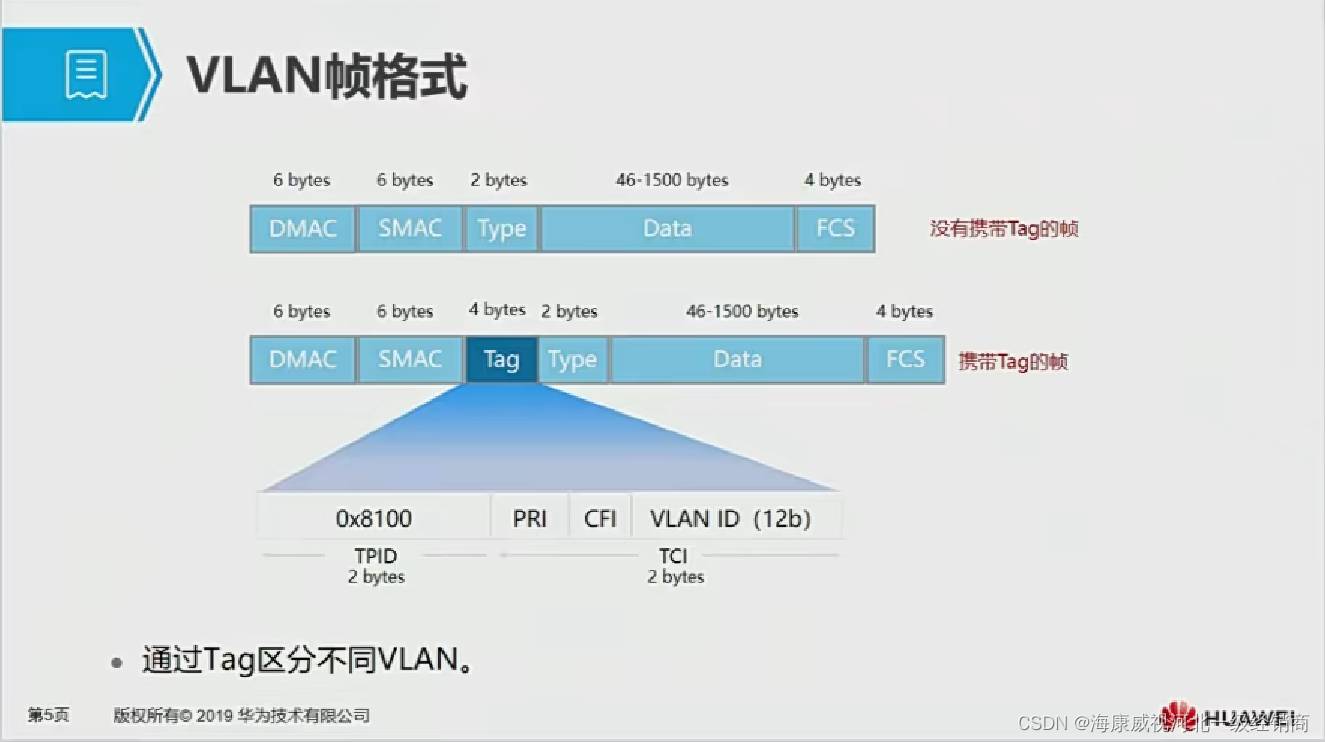

1.接受数据:查看数据是否携带vlan Tag
情况1:如果携带:查看vlan Tag 和接口pvid是否相同,相同则接收,不同则丢弃
情况2:如果没有携带:给数据打一个vlan tag,vlan id和接口pvid取值相同
2.发送数据:
比对数据帧vlan tag的vlan id 和出接口的pvid是否相同,如果相同,则玻璃tag ,发送原始数据帧,不同 则丢弃

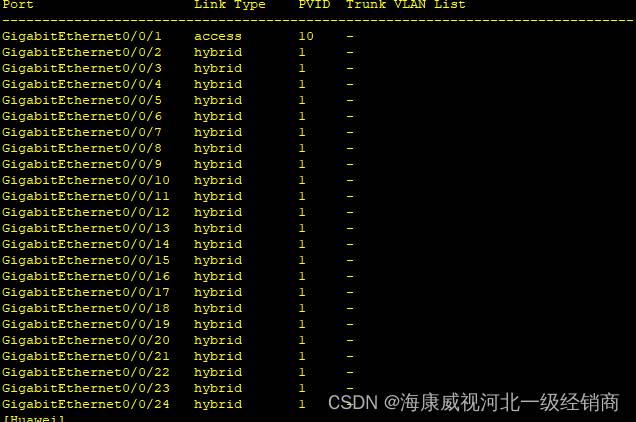

[Huawei]display port vlan

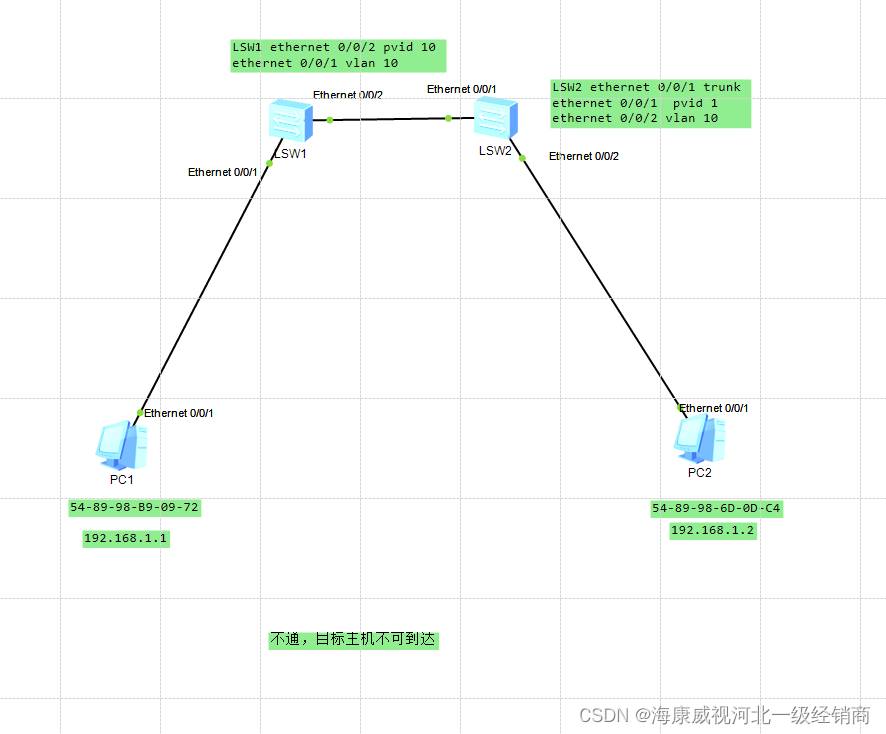

trunk链路

[sw1-GigabitEthernet0/0/24]port link-type trunk

trunk:干道链路,可以承载多vlan数据转发

1、接收数据:(交换机接收数据)
是否查看Tag:
如果携带,查看allow-list(放行列表)是否放行,如果携带tag,查看放行列表,直接收到交换机内部处理,如果不放行,直接 丢弃
如果没有携带tag,打上一个vlan tag,且vlan id 和接口的pvid取值相同,再查看放行列表,允许放行就放行,不允许放行,就丢弃。
2、发送数据:(交换机发送数据)
查看放行列表:
如果允许放行,看vlan id 是否和接口pvid 相同!如果相同就剥离tag,发送原始帧,如果不同则丢弃!
