一个崭新的华为交换机配置

交换机配置

连接交换机

Console线直连交换机，用Xshell工具进行登录：
查看本地电脑的COM口：
右键此电脑>【管理】：
点击>【设备管理器】>【端口】

打开XShell工具进行连接：

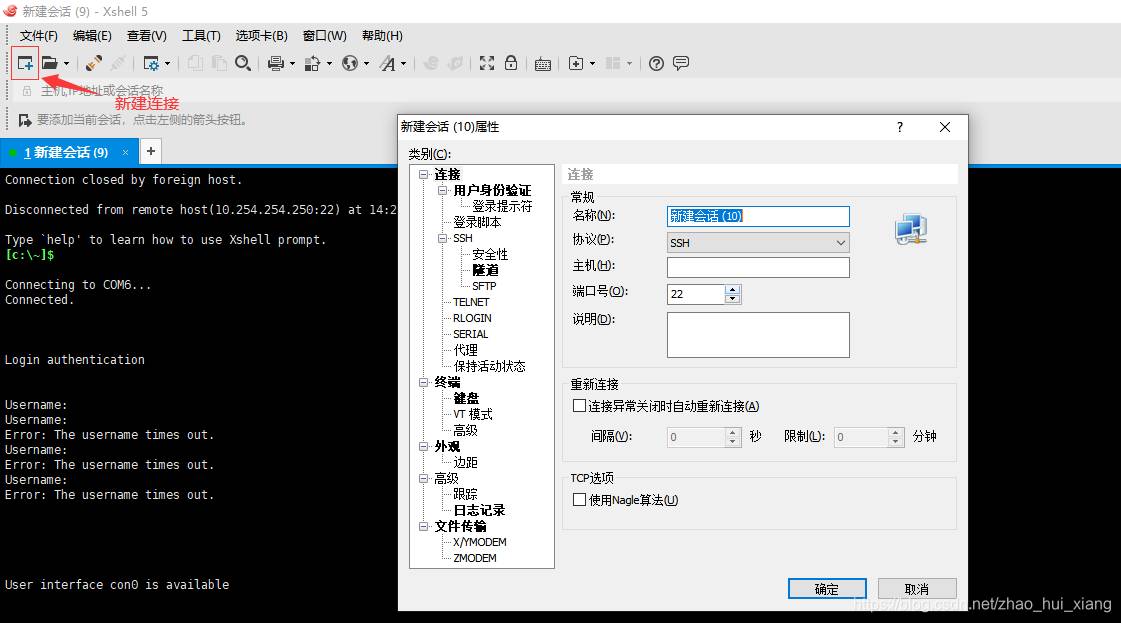

点击>新建连接：

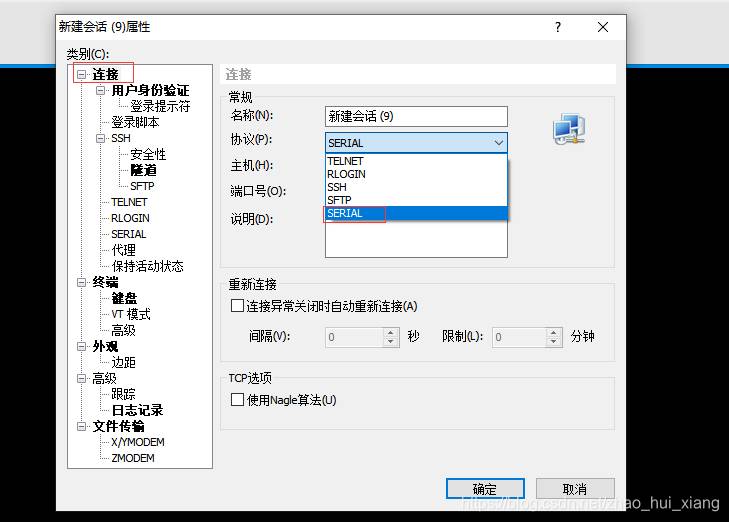

选择协议：SERIAL

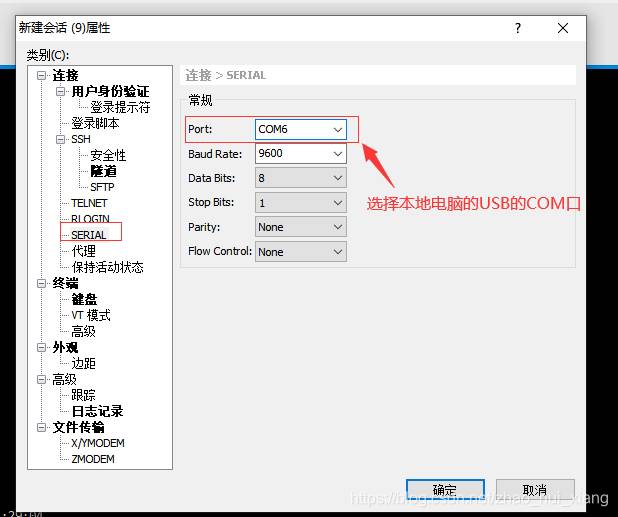

点击：SERIAL

Port ：选择本地的USB的COM口。
Baud Rate：选择：9600
Data Bits：选择：8
Stop Bits： 选择：1

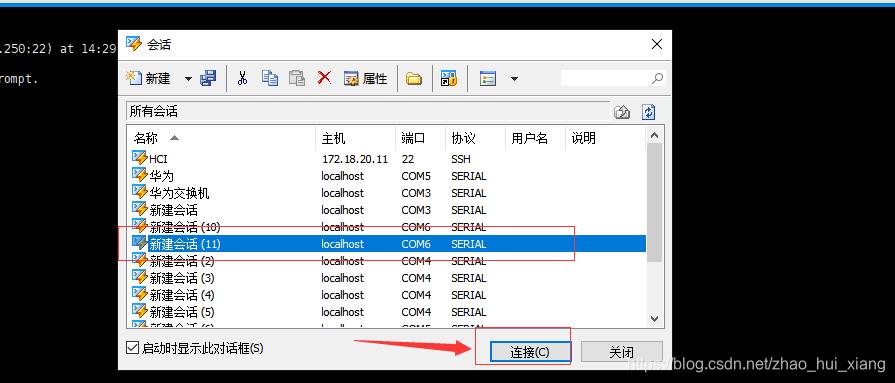

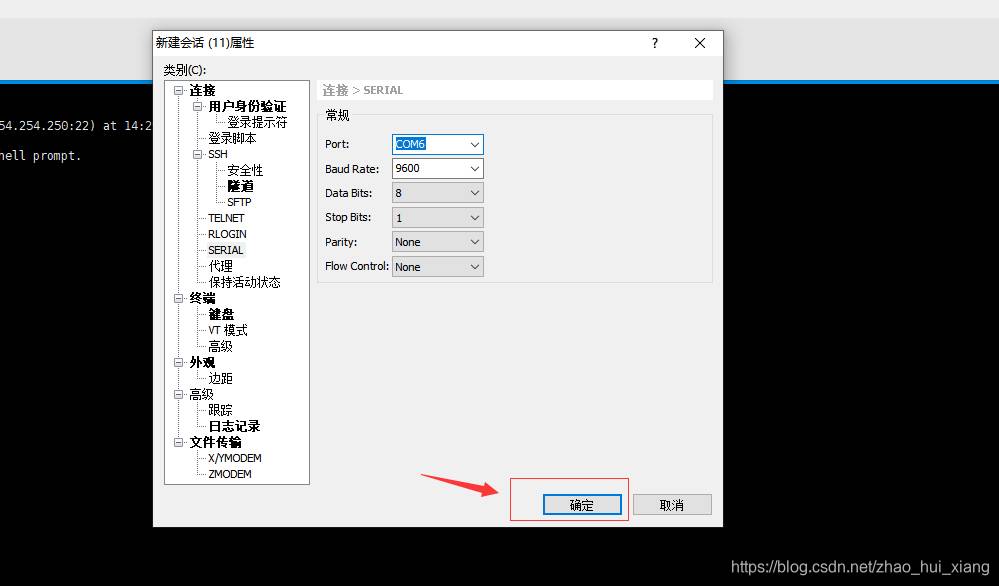

点击确定>点击连接

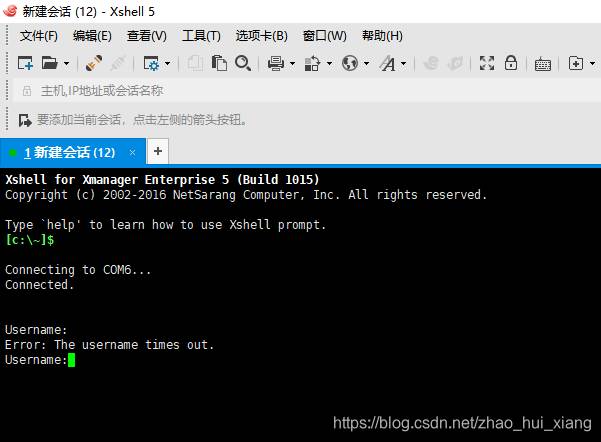

然后敲击Enter键，如下显示：

输入用户名及密码：
默认用户名和密码是：
Username：admin
Password:admin@huawei.com
初次登录需要修改密码：
选择y;
输入原始密码：
新密码：
确认密码：

修改交换机的名字：
Sysname name[交换机的名字]
查看交换机配置：
[HUAWEI]display current-configuration

划分Vlan

进入系统视图:
huawei>system-view
新建vlan
[huawei]vlan batch 10 【数字】
新建多个vlan
[huawei]vlan batch 10 20 30
给某个vlan配置地址：
进入某个vlan
[huawei]interface vlan 10
编写ip地址和子网掩码：
[huawei-Vlanif10]ip address 172.168.254.1 255.255.255.0
退出
[huawei-Vlanif10]quit
[huawei]quit
保存：整个配置好以后如果不保存，重启设备会清空配置。
建议整体配置完以后再保存。
huawei>save

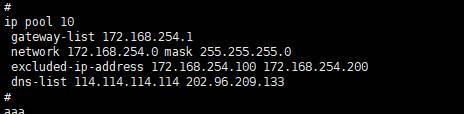

开启DHCP服务以及新建地址池 pool

进入系统视图：
huawei>system-view
开启全局DHCP服务
[huawei]dhcp enable
[huawei]ip pool 10 //10是地址池的名字。
[huawei-ip-pool-10]gateway-list 172.168.254.1 //网关地址
[huawei-ip-pool-10]network 172.168.254.0 mask 255.255.255.0 //网段和掩码
[huawei-ip-pool-10]excluded-ip-address 172.168.254.100 172.168.254.200 //设置ip排除范围
[huawei-ip-pool-10]dns-list 114.114.114.114 202.96.209.133 //dns解析

[huawei]undo ip pool 10 //删除这个地址池

把某个ip池应用到某个Vlan下：

进入到某个VLan里面：
[huawei]interface Vlanif 10
[huawei-Vlanif10]dhcp select global //这个Vlan下自动匹配ip pool 10这个地址池

配置静态路由

[huawei]ip route-static 0.0.0.0 (目的地址) 0.0.0.0 （掩码） 10.254.254.1 （下一跳地址：网关）

配置多个物理端口到某个vlan

默认所有接口都在vlan1里面：
第一种方式：配置单个端口到某个vlan下：
进入端口：
[huawei]interface GigabitEthernet 0/0/10
[huawei-GigabitEhernet0/0/10]port link-type access //接口的模式，一般情况下使用access和Trunk模式。
[huawei-GigabitEhernet0/0/10]port default vlan 10 //指定这个端口在VLan10 下
第二中方式：配置多个接口到某个vlan下：
[huawei]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/10 //编辑多个接口
[huawei-port-group]port link-type access //设置接口的模式，常用模式为access和trunk
[huawei-port-group]port default vlan 10 //把这些物理接口划分到vlan 10 里面

静态Ip和Mac绑定

先到某个ip池里面：比如，
[huawei]ip pool 10
[huawei-ip-pool-10] static-bind ip-address 172.168.254.100 (要绑定的IP)mac-address 3c97-0ee3-a418（要绑定的Mac）
删除绑定是：
undo static-bind 172.168.254.100 (绑定的ip)

ACL访问控制策略的配置

新建ACL策略
[huawei]acl number 3001 [2000-2999] //3001是acl策略的名字
[huawei-acl-adv-3001]rule 0 permit ip source 192.168.254.0 0.0.0.255 destination 10.254.254.0 0.0.0.255 //0表示唯一标识，permint是允许，source是源地址或网段，destination是目标地址或网段。
[huawei-acl-adv-3001]rule 1 deny ip source 192.168.254.0 0.0.0.255 destination 10.254.254.0 0.0.0.255 //1表示唯一标识，deny是拒绝，source是源地址或网段，destination是目标地址或网段
在某个接口下应用ACL：
先进入到某个接口：
[huawei]interface GigabitEthernet 0/0/10
[huawei-GigabitEthernet0/0/10]traffic-filter inbound acl 3001 //这个接口应用这个acl

在某个vlan下应用ACL
[huawei]traffic-filter vlan 10 inbound acl 3001 //在vlan 10下应用ACL。

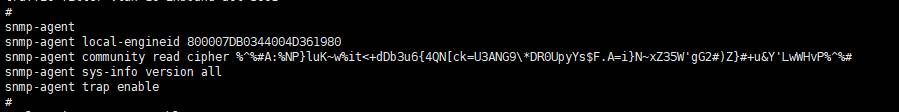

交换机开启SNMP协议

配置如下：
[huawei]snmp-agent sys-info version all //all是所有版本
[huawei]snmp-agent community read cipher shyh@2020 //shyh@2020是团体名，可以自定义
[huawei]snmp-agent trap enable

配置镜像口，端口镜像

进入系统视图
huawei>system-view
配置镜像口：
[huawei]observe-port 1 interface GigabitEthernet 0/0/9 //1是唯一标识。

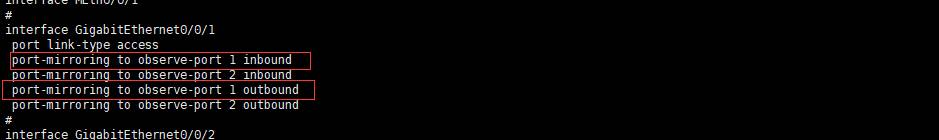

配置被镜像的口：
[huawei]interface GigabitEthernet 0/0/1
[huawei-GigabitEthernet]port-mirroring to observe-port 1 both //both有3个选项，分别是，both是双向流量，inbound进流量，outbound出流量。

新建登录交换机的用户。

进入系统视图：
huawei>system-view 加粗样式

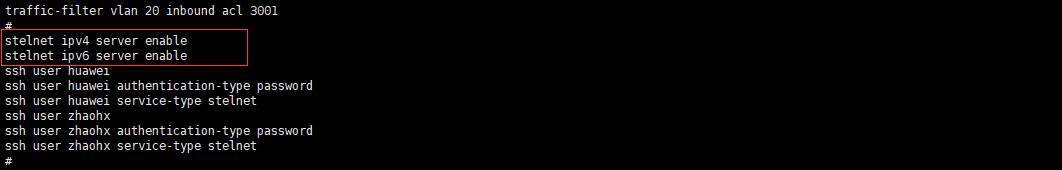

[huawei]stelnet ipv4 server enable //开启全局stelnet服务
[huawei]stelnet ipv4 server enable

进入aaa认证，里面新建用户：
[huawei]aaa
[huawei-aaa]local-user huawei password cipher 123456 //huawei是用户名，123456是密码,密码是有复杂度要求的。
[huawei-aaa]local-user huawei privilege level 15 //给这个用户设置级别，权限。
[huawei-aaa]local-user huawei service-type terminal Telnet ssh //给这个用户开启Telnet和ssh服务。用户远程维护,terminal 是开启串口登录。

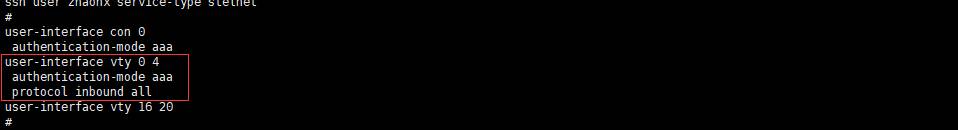

开启用户可以登录的人数，在系统视图模式下进行配置：
[huawei]user-interface vty 0 4 //4是允许用户登录的人数
[huawei-ui-vty4]authentication-mode aaa //aaa认证
[huawei-ui-vty4]protocol inbound all //允许协议登录，有all，ssh，telnet三个选项

开启用户的密码登录模式：
[huawei]ssh user huawei authentication-type password

开启用户的stelnet服务：
[huawei]ssh user huawei service-type stelnet


最重要的一步保存：
huawei>save

恢复出厂命令：
Reset factory-configuration
有写的不对的地方，欢迎大家指点评论。

恢复密码，不恢复配置。

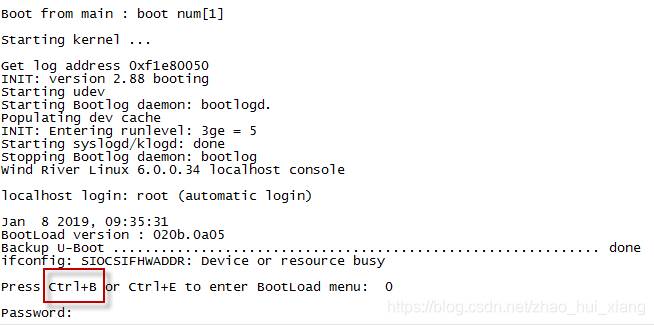

1.交换机重启时，界面出现Ctrl+B

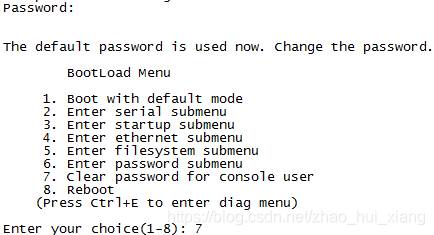

2.输入内置密码：Admin@huawei.com进入，选择7

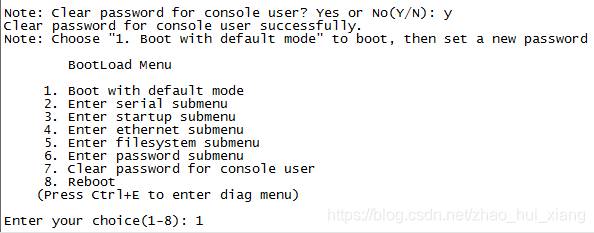

3.再选择1

4.进入交换机之后，重设console口登陆密码
[Huawei]user-interface console 0 //选择console口
[Huawei-ui-console0]authentication-mode aaa //身份验证aaa模式
[Huawei-ui-console0]quit
[Huawei]aaa //进入aaa模式
[Huawei-aaa]local-user admin password cipher 123 //设置用户名和密码，密码采用密文（仅在本地有效）
[Huawei-aaa]local-user admin service-type terminal

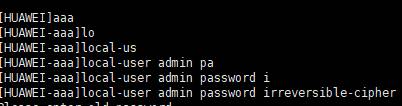

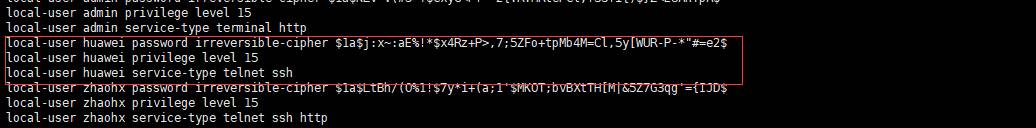

如果修改秘密出现如下错误

这里显示的意思是：该服务类型的用户不允许使用可逆加密算法。
需要如下配置进行修改：
