华为交换机配置SNMP

SNMP参数详情

[Quidway]snmp-agent ?community       为SNMPv1&SNMPv2c访问设置团体名group           设置基于用户安全模型的组local-engineid  设置本地SNMP实体的引擎IDmib-view        创建或者更新SNMP MIB视图的信息packet          设置SNMP报文参数sys-info        设置该设备节点的系统信息target-host     设置接收SNMP通知/陷阱报文的目标主机trap            设置SNMP 陷阱/通知相关参数usm-user        设置SNMP实体访问用户<cr>

  1、SNMP的版本

[Quidway]snmp-agent sys-info version ?  all  使设备支持版本SNMPv1,SNMPv2c和SNMPv3  v1   支持SNMPv1  v2c  支持SNMPv2c  v3   支持SNMPv3

2、设置团体名

SNMPV1、SNMPV2C采用团体名认证。SNMP团体（Community）用一个字符串来命名，称为团体名（Community Name）。SNMP团体名用来定义SNMP manager和SNMP agent的关系。团体名起到了类似于密码的作用，可以限制SNMP manager访问以太网交换机上的SNMP agent。用户可以选择指定以下一个或者多个与团体名相关的特性。

定义团体（community）可以访问的所有MIB对象的子集的MIB视图。

团体可以访问的MIB对象的读写（read-write）或者只读（read-only）权限。具有只读权限的团体只能对设备信息进行查询，而具有读写权限的团体还可以对设备进行配置。

请在系统视图下进行下列配置：

对于v1 v2c来说，只需要设定团体字即可：

[Quidway]snmp-agent sys-info version v1 v2c [Quidway]snmp-agent community ?  read   该团体名在指定视图内有只读权限  write  该团体名在指定视图内有读写权限[Quidway]snmp-agent community read public[Quidway]snmp-agent community write private

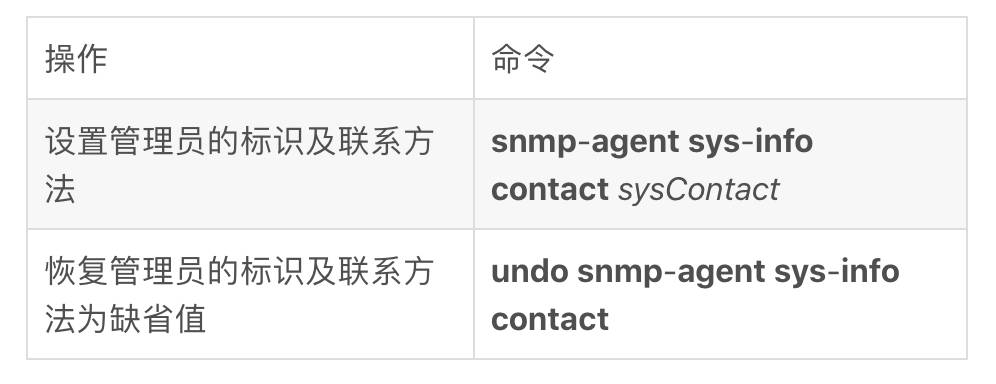

3、设置管理员的标识及联系方法

sysContact是描述系统维护联系信息的字符串，设备维护人员可以利用维护信息了解该设备的生产厂商等信息，如果设备发生故障，设备维护人员可以利用系统维护联系信息，及时与设备生产厂商取得联系。可以使用下面的命令来设置系统维护联系信息。

4、设置以太网交换机的位置信息

sysLocation是MIB中system组的一个管理变量，用于表示被管理设备的位置。

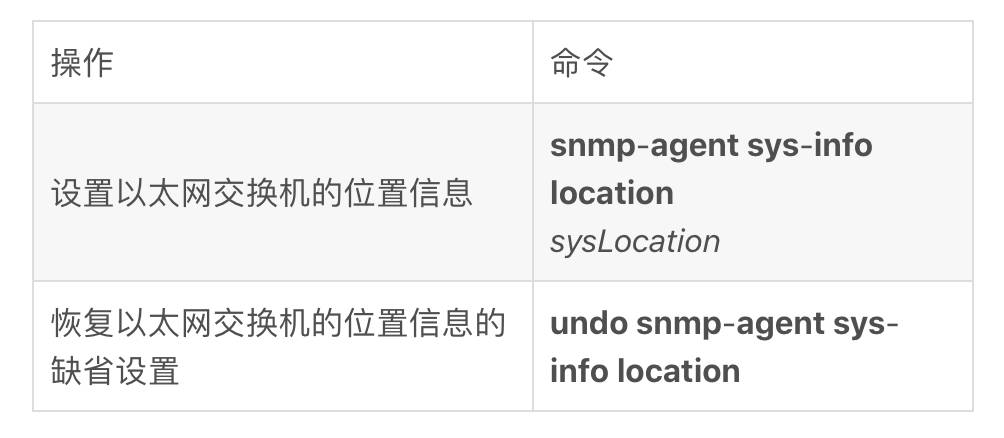

可以使用下面的命令来设置以太网交换机的位置信息。

请在系统视图下进行下列配置：

5、设置SNMP的版本信息

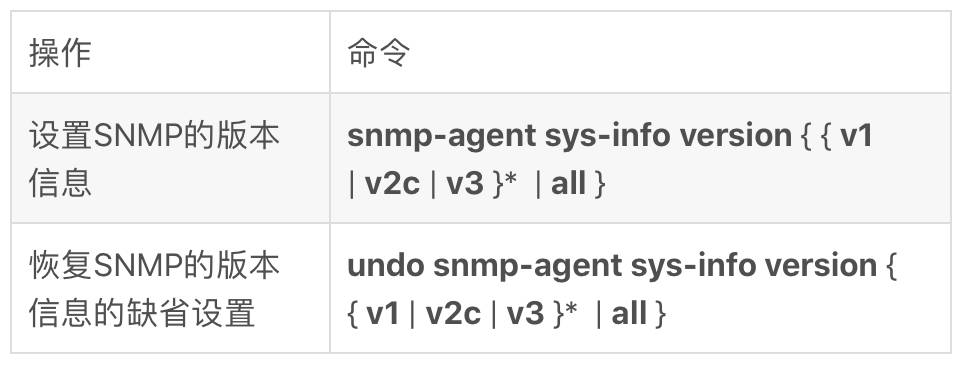

可以使用下面的命令来设置以太网交换机的SNMP的版本信息。

请在系统视图下进行下列配置：

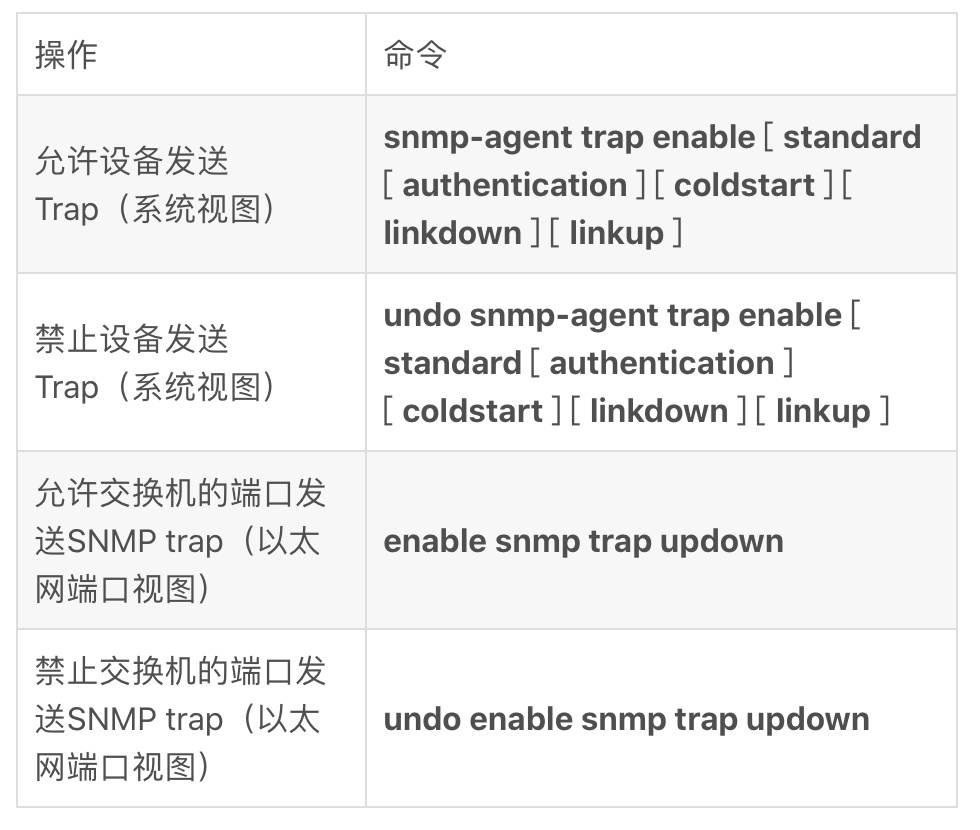

6、允许或禁止发送Trap

Trap是被管理设备主动向NMS发送的不经请求的信息，用于报告一些紧急的重要事件（如被管理设备重新启动等）。

可以使用下面的命令来允许或禁止被管理设备发送Trap信息：

请在相应视图下进行下列配置：

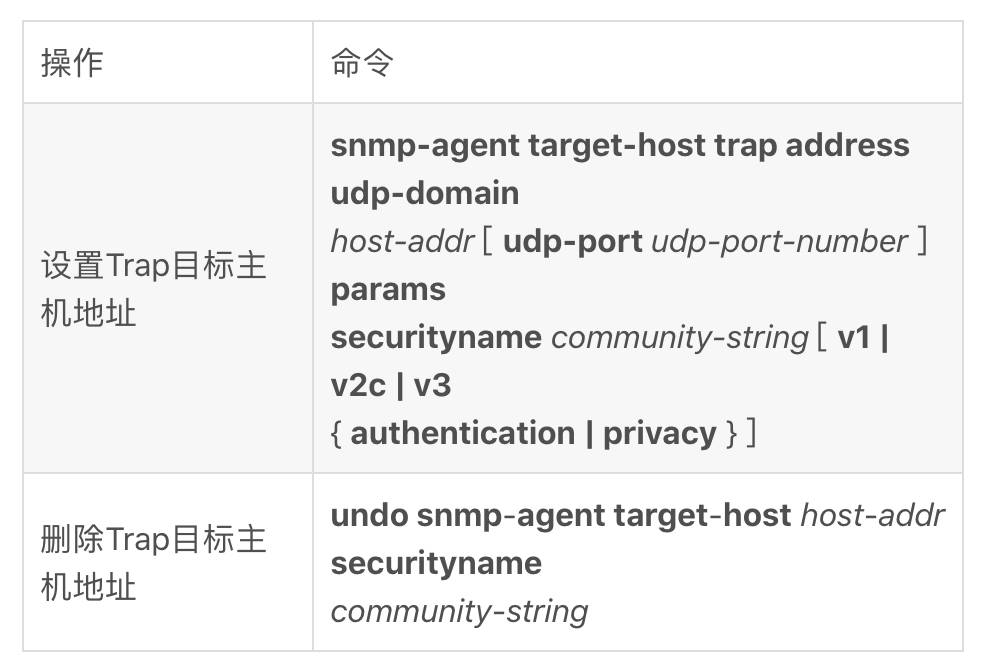

设置Trap目标主机的地址，可以使用下面的命令来设置或删除发送Trap信息的目标主机的IP地址。

请在系统视图下进行下列配置：

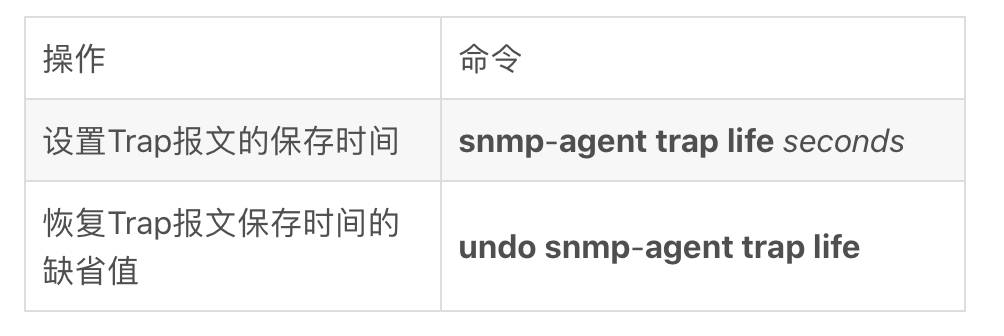

设置Trap报文的保存时间，可以使用下面的命令来设置Trap报文的保存时间。超过该时间的Trap报文都将被丢弃。

请在系统视图下进行下列配置，缺省的Trap报文保存时间为120秒：

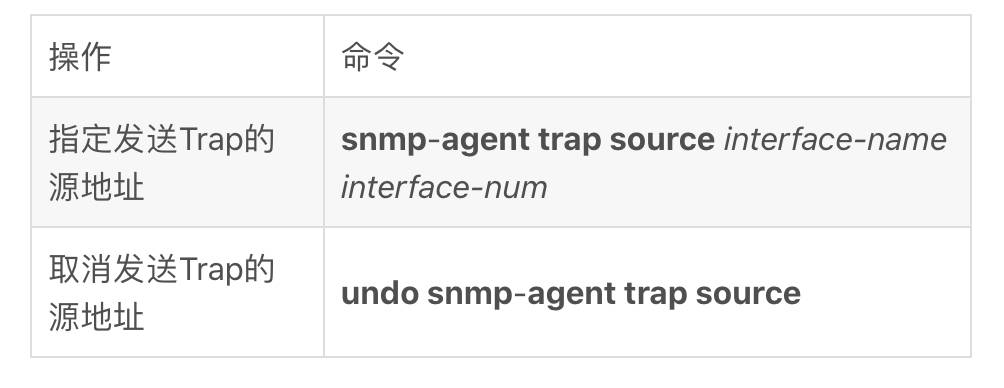

指定发送Trap的源地址，可以使用下面的命令来设定或取消发送Trap的源地址。

请在系统视图下进行下列配置：

设置Trap消息：

[Quidway]snmp-agent trap ?  enable      SNMP陷阱/通知使能命令组  life        设置trap老化时间  queue-size  每个TRAP消息队列长度   source      设置Trap报文源地址[Quidway]snmp-agent trap enable [Quidway]snmp-agent target-host ?  trap  指定该主机为trap主机 [Quidway]snmp-agent target-host trap ?  address  指定用于SNMP消息产生的传输地址[Quidway]snmp-agent target-host trap address udp-domain 192.168.1.1 udp-port 5000 ?  params  指定用于SNMP消息产生的SNMP目标主机信息[Quidway]snmp-agent target-host trap address udp-domain 192.168.1.1 udp-port 5000 params ?  securityname  指定代表生成SNMP消息的主体名[Quidway]snmp-agent target-host trap address udp-domain 192.168.1.1 udp-port 5000 params securityname ?  STRING<1-32>  指定安全名字符串[Quidway]snmp-agent target-host trap address udp-domain 192.168.1.1 udp-port 5000 params securityname public[Quidway]

7、设置本地或远端设备的引擎ID

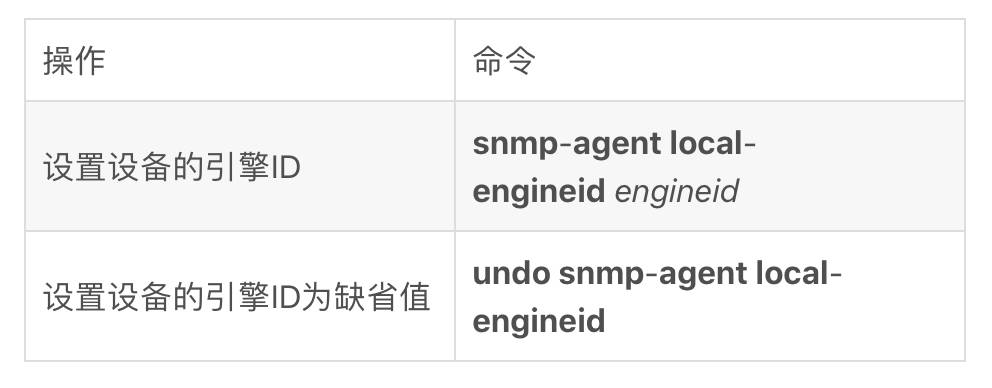

可以使用下面的命令来设置本地或远端设备的引擎ID。

设备引擎ID必须是16进制数字，至少5个字符，可以是IP地址、MAC地址或自己定义的文本，缺省为公司的企业号+设备信息，请在系统视图下进行下列配置。

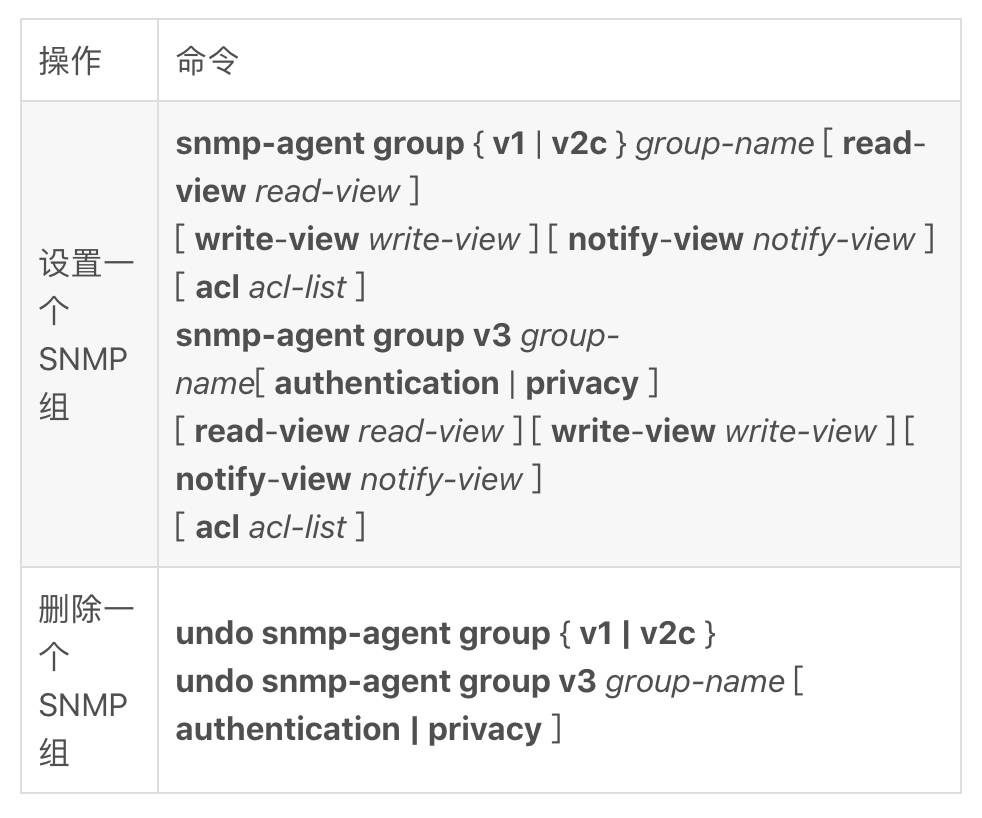

8、设置或删除一个SNMP的组

可以使用下面的命令来设置或删除SNMP的一个组。

请在系统视图下进行下列配置：

9、SNMP组添加一个新用户或删除一个用户

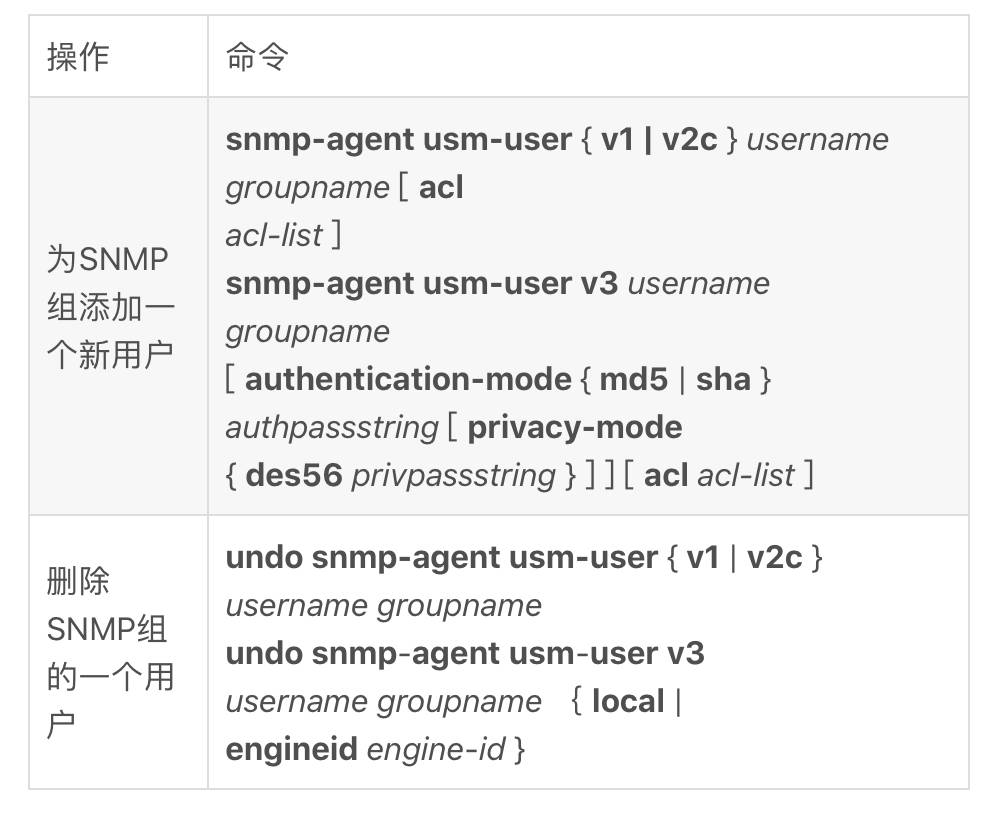

可以使用下面的命令来为SNMP组添加或删除一个用户。

请在系统视图下进行下列配置：

对于V3，需要的是MIB视图和读写的组。

snmp v3设置：

[Quidway]snmp-agent sys-info version v3[Quidway]snmp-agent mib-view ?  excluded  排除MIB子树  included  包括MIB子树[Quidway]snmp-agent mib-view included ?  STRING<1-32>  视图名字符串[Quidway]snmp-agent mib-view included wnmview ?  STRING<1-255>  MIB对象子树名称[Quidway]snmp-agent mib-view included wnmview internet[Quidway]snmp-agent group v3 wnmgroup ?  acl             为该组指定访问控制列表  authentication  指明该组名具有认证不加密的安全级别  notify-view     指定该组名对应的通知视图  privacy         指明该组名具有认证和加密的安全级别  read-view       设置该组名对应的只读视图  write-view      指定该组名对应的读写视图  <cr>            [Quidway]snmp-agent group v3 wnmgroup privacy ?  acl          为该组指定访问控制列表  notify-view  指定该组名对应的通知视图  read-view    设置该组名对应的只读视图  write-view   指定该组名对应的读写视图  <cr>         [Quidway]snmp-agent group v3 wnmgroup privacy read-view wnmview write-view wnmview notify-view wnmview
[Quidway]snmp-agent usm-user ?  v1   利用SNMPv1安全模型的用户  v2c  利用SNMPv2c安全模型的用户  v3   利用USM(SNMPv3)安全模型的用户[Quidway]snmp-agent usm-user v3 ?  STRING<1-32>  用户名字符串[Quidway]snmp-agent usm-user v3 wnm ?  STRING<1-32>  指定用户所属的组名字符串[Quidway]snmp-agent usm-user v3 wnm wnmview ?  acl                  为该用户设定访问控制列表  authentication-mode  指定用户鉴别模式  <cr>                 [Quidway]snmp-agent usm-user v3 wnm wnmgroup authentication-mode ?  md5  使用HMAC MD5算法进行鉴别  sha  使用HMAC SHA算法进行鉴别[Quidway]snmp-agent usm-user v3 wnm wnmgroup authentication-mode md5 1234567
[Quidway]snmp-agent trap enable standard [Quidway]snmp-agent target-host trap address udp-domain 192.168.1.1 udp-port 5000 params securityname wnm v3[Quidway]

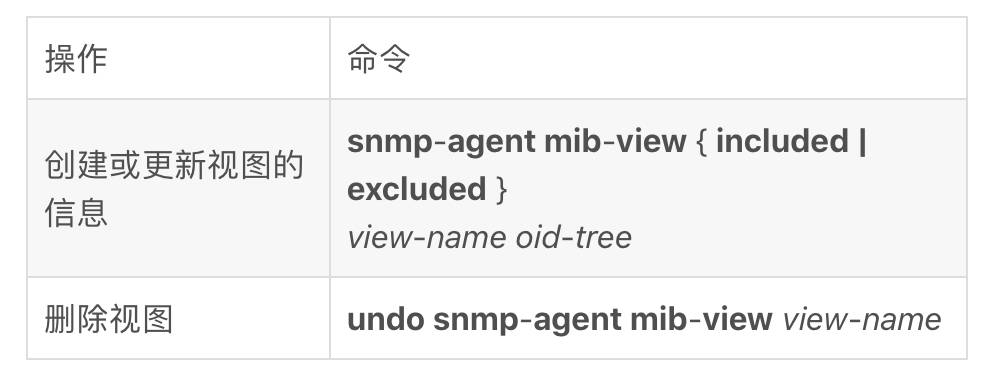

10、创建或更新视图的信息或删除视图

用户可以为团体指定视图，以限制SNMP manager可以访问的MIB对象。用户可以使用预先定义的视图，也可以自己生成视图。可以使用下面的命令创建、更新视图的信息或删除视图。

请在系统视图下进行下列配置：

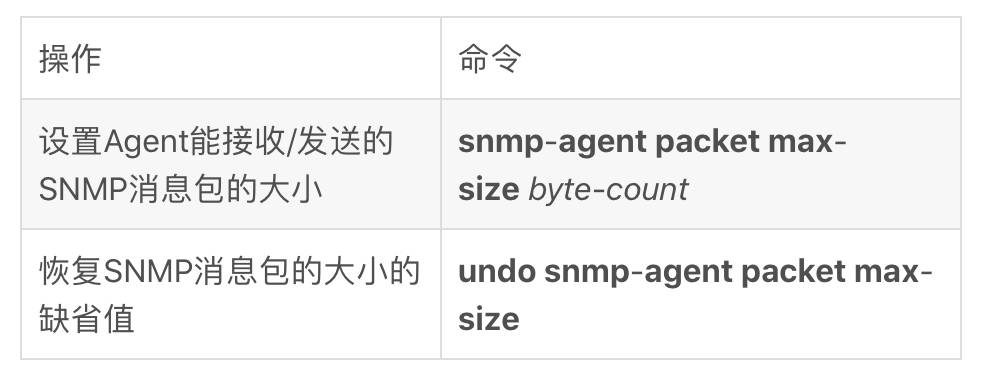

11、设置Agent接收/发送的SNMP消息包的大小

可以使用下面的命令来设置Agent能接收/发送的SNMP消息包的大小。

Agent能接收/发送的SNMP消息包大小的取值范围为484～17940，单位为字节，缺省值为1500字节。

请在系统视图下进行下列配置：

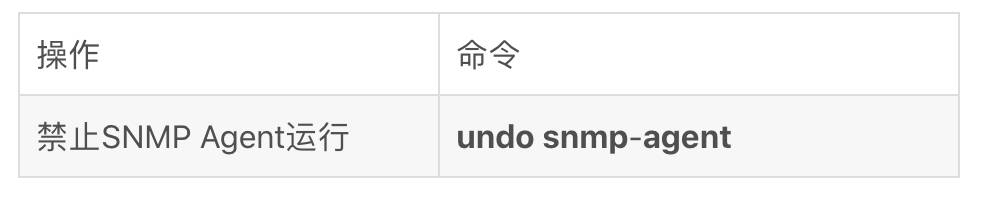

12、终止SNMP Agent运行

禁止SNMP Agent的运行。

禁止SNMP Agent运行以后，用户配置任何一条snmp-agent命令，都将重新启动SNMP Agent。

请在系统视图下进行如下配置：

13、SNMP显示和调试

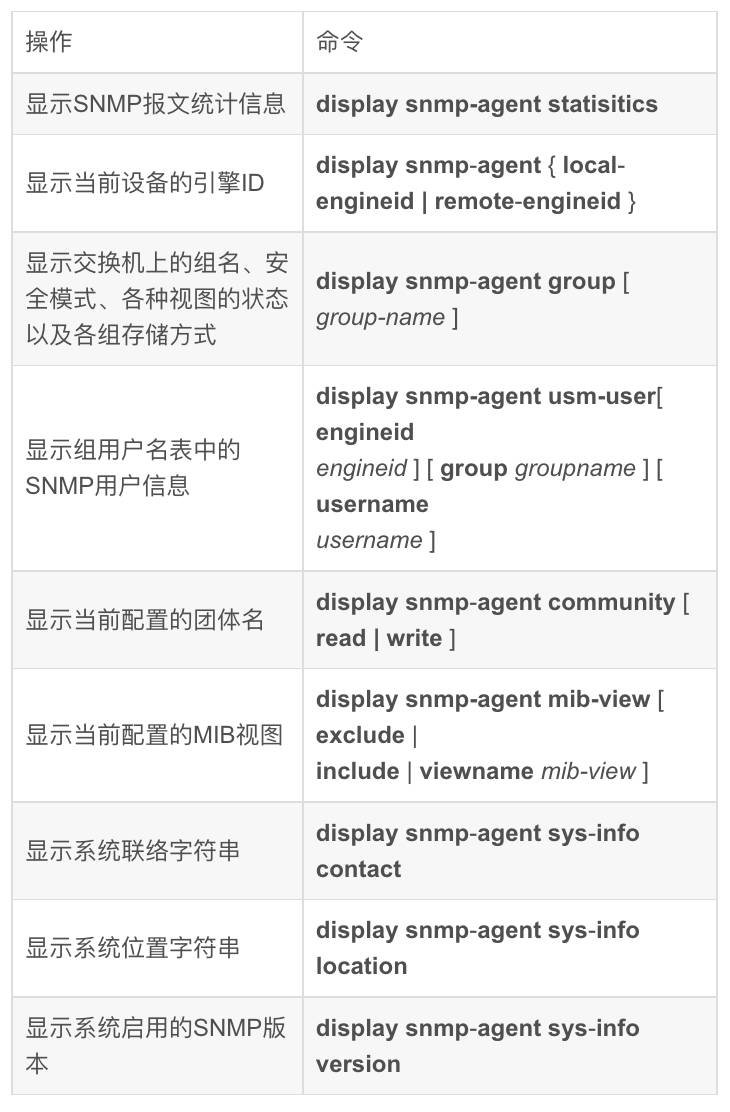

在完成上述配置后，在所有视图下执行display命令可以显示配置后SNMP的运行情况，通过查看显示信息验证配置的效果。

四、SNMP常见故障

网管无法通过SNMP纳管交换机，或者说网管无法与交换机进行SNMP对接，通常是因为网络或者SNMP配置原因导致。您可以从以下几方面进行排查和处理：

• 检查网络是否可以ping通。

• 检查SNMP是否有应用ACL。

• 检查交换机上是否有undo snmp-agent protocol source-status all-interface配置。

• 检查交换机上是否有SNMP认证失败等日志。

• 检查交换机和网管的SNMP版本是否一致。

• 针对SNMPv2c版本，检查交换机和网管的团体名是否一致。

• 针对SNMPv3版本，检查用户的安全级别是否正确。

• 针对SNMPv3版本，检查用户的认证+加密的模式及密码是否和网管侧一致。

• 检查防火墙是否允许SNMP报文通过。

• 检查网络中是否有重复的SNMP引擎ID。
