【学习笔记】网络设备(华为交换机)基础知识 11 —— 信息中心 ② 配置案例

2024-12-05 23:02:25 网络设备调试 26 ℃ 0 评论

提示:学习华为交换机信息中心配置案例,包含配置输出Log信息 ( 输出到Log缓冲区、控制台、日志文件、终端 )、配置输出Trap信息 ( 输出到Trap缓冲区、控制台、日志文件、终端 )、 配置输出Debug信息 ( 输出到控制台、终端 )以及包含 配置SW交换机向日志服务器输出log 、配置SW交换机向 SNMP Agent输出Trap 、配置SW交换机向 控制台输出Debug 相关综合案例

一、前期准备

1.信息中心的简介

【学习笔记】网络设备(华为交换机)基础知识 10 —— 信息中心 ① 简介

2.不同型号的设备配置可能存在差异 本次实验设备:华为交换机 S5720-52P-EI-AC

二、配置输出信息

1、配置输出Log信息

Log信息主要记录用户操作、系统故障、系统安全等信息,包括用户日志、安全日志和诊断日志

1.1 输出到Log缓冲区

① info-center logbuffer :使能Log信息向Log缓冲区的发送功能

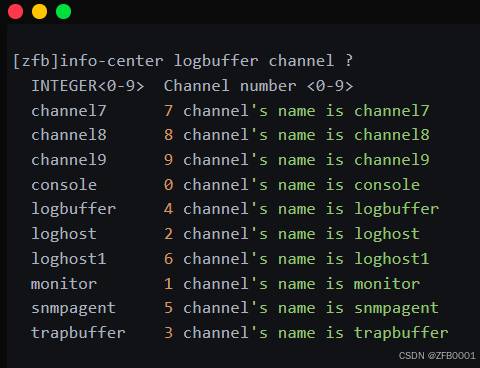

② info-center logbuffer channel 4 :配置使用的通道4输出

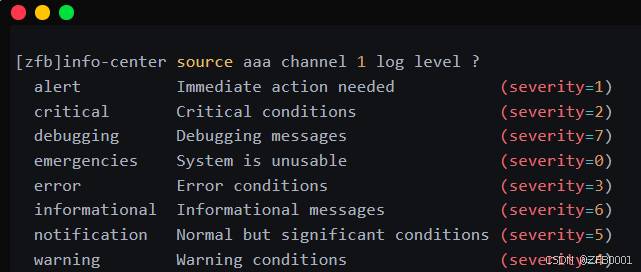

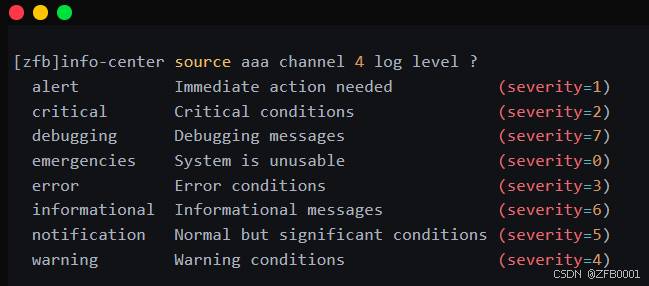

③ info-center source aaa channel 4 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

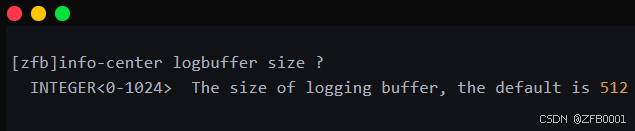

④ info-center logbuffer size 1024 :配置容纳Log信息的条数为1024条

1.2 输出到控制台(Console口)

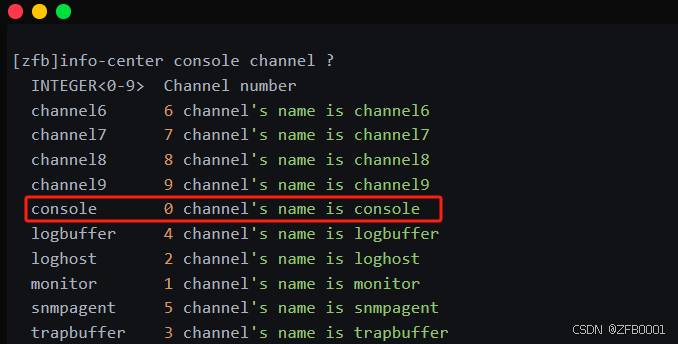

① info-center console channel 0 :配置使用的通道0输出

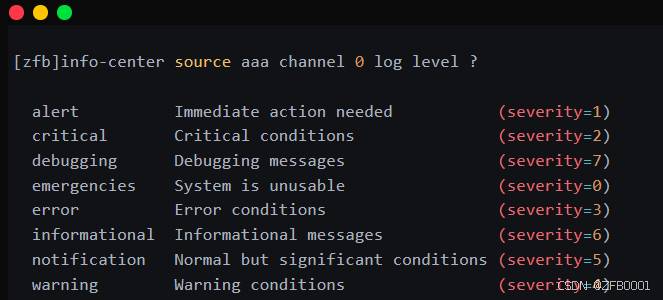

② info-center source aaa channel 0 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

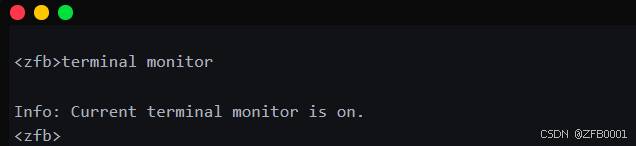

③ terminal monitor :使能终端显示信息中心

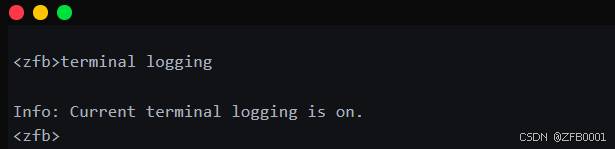

④ terminal logging :使能终端显示Log信息

1.3 输出到日志文件

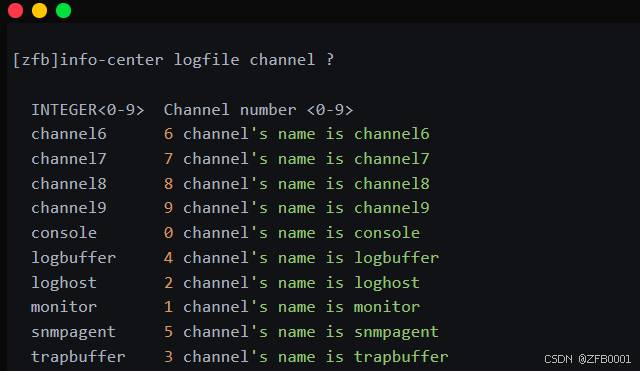

① info-center logfile channel 9 :配置使用的通道9输出

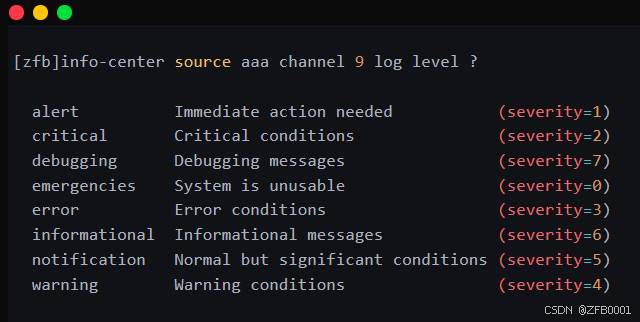

② info-center source aaa channel 9 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

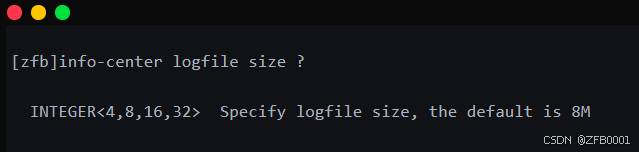

③ info-center logfile size 8:配置日志文件的大小为8M

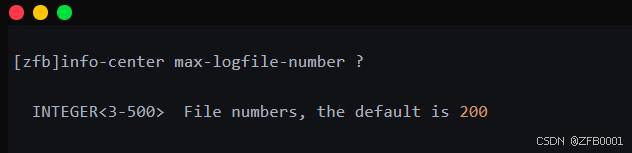

④ info-center max-logfile-number 200 :配置日志文件的最大保存个数为200

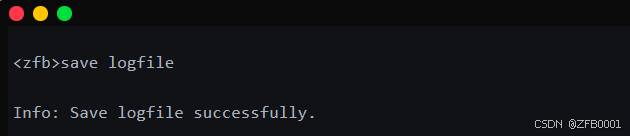

⑤ save logfile :保存日志文件

1.4 输出到终端

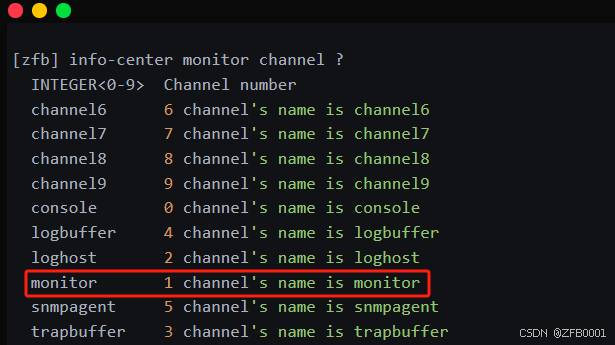

① info-center monitor channel 1 :配置使用的通道1输出

② info-center source aaa channel 1 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ terminal monitor :使能终端显示信息中心

④ terminal logging :使能终端显示Log信息

2、配置输出Trap信息

Trap信息是系统检测到故障而产生的通知,主要记录故障等系统状态信息

2.1 输出到Trap缓冲区

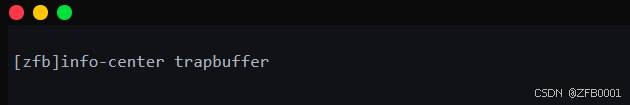

① info-center trapbuffer :使能Trap信息向Trap缓冲区的发送功能

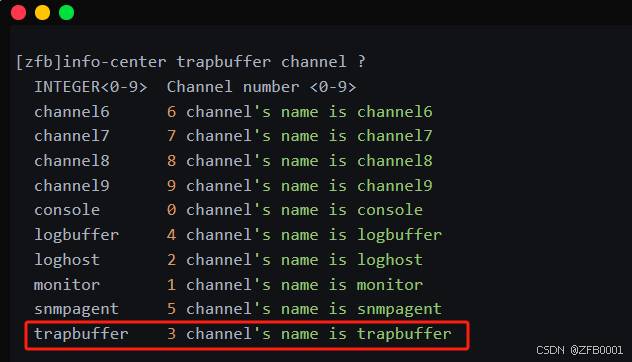

② info-center trapbuffer channel 3 :配置使用的通道3输出

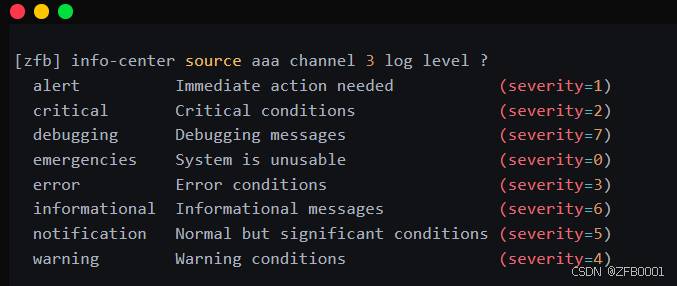

③ info-center source aaa channel 3 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

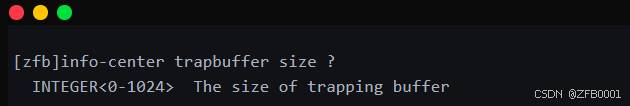

④ info-center trapbuffer size 1024 :配置容纳Trap信息的条数为1024条

2.2 输出到控制台(Console口)

① info-center console channel 0 :配置使用的通道0输出

② info-center source aaa channel 0 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ terminal monitor :使能终端显示信息中心

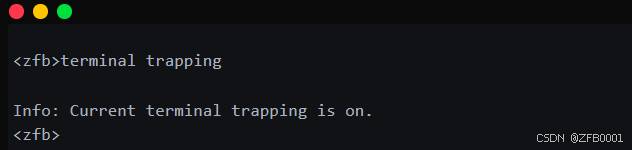

④ terminal trapping :使能终端显示Trap信息

2.3 输出到日志文件

① info-center logfile channel 9 :配置使用的通道9输出

② info-center source aaa channel 9 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ info-center logfile size 8:配置日志文件的大小为8M

④ info-center max-logfile-number 200 :配置日志文件的最大保存个数为200

⑤ save logfile :保存日志文件

2.4 输出到终端

① info-center monitor channel 1 :配置使用的通道1输出

② info-center source aaa channel 1 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ terminal monitor :使能终端显示信息中心

④ terminal trapping :使能终端显示Trap信息

3、配置输出Debug信息

Debug信息是系统对设备内部运行的信息的输出,主要用于跟踪设备内部运行的轨迹

3.1 输出到控制台(Console口)

① info-center console channel 0 :配置使用的通道0输出

② info-center source aaa channel 0 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ terminal monitor :使能终端显示信息中心

④ terminal debugging :使能终端显示Debug信息

3.2 输出到终端

① info-center monitor channel 1 :配置使用的通道1输出

② info-center source aaa channel 1 log level warning :发送由AAA模块产生、严重等级为warning的日志信息

③ terminal monitor :使能终端显示信息中心

④ terminal debugging :使能终端显示Debug信息

三、典型配置案例

1、配置SW交换机向日志服务器输出log

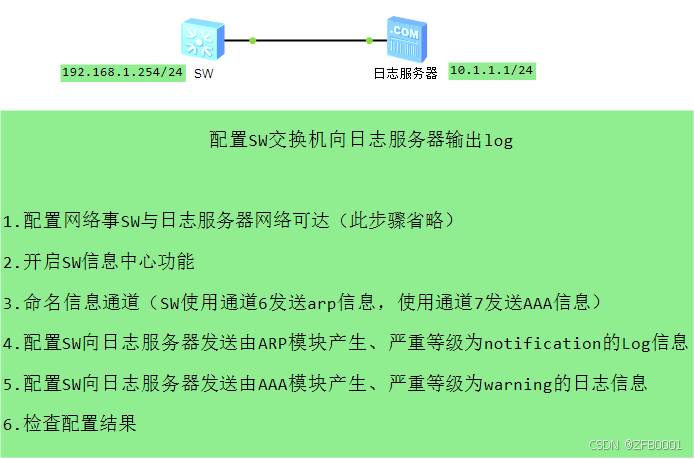

1.1 组网拓扑图

1.2 配置命令

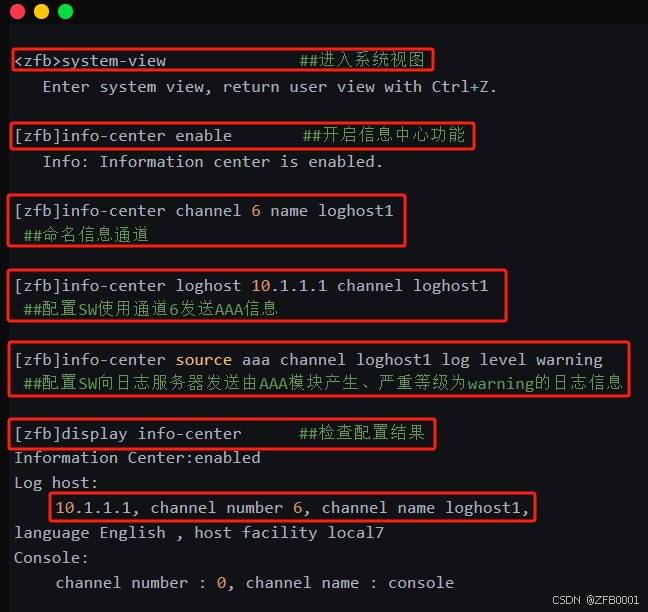

system-view ##进入系统视图
Enter system view, return user view with Ctrl+Z.

info-center enable ##开启信息中心功能
Info: Information center is enabled.

info-center channel 6 name loghost1
##命名信息通道

info-center loghost 10.1.1.1 channel loghost1
##配置SW使用通道6发送AAA信息

info-center source aaa channel loghost1 log level warning
##配置SW向日志服务器发送由AAA模块产生、严重等级为warning的日志信息

display info-center ##检查配置结果
Information Center:enabled
Log host:
10.1.1.1, channel number 6, channel name loghost1,

1.3 配置汇总图

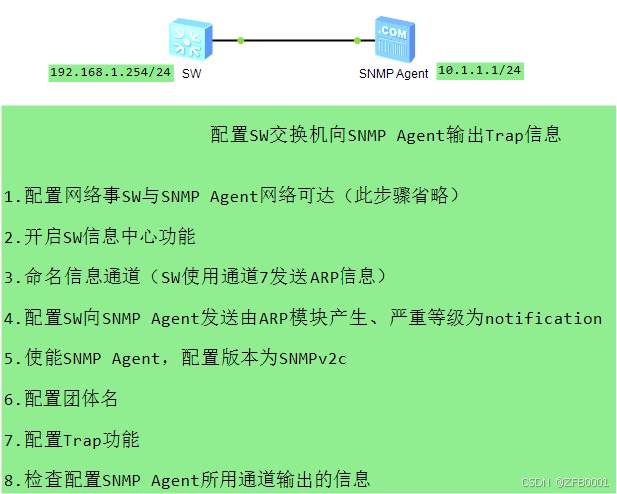

2、配置SW交换机向 SNMP Agent输出Trap

2.1 组网拓扑图

2.2 配置命令

system-view ##进入系统视图
Enter system view, return user view with Ctrl+Z.

info-center enable ##开启信息中心功能
Info: Information center is enabled.

info-center snmp channel 7
##命名信息通道

info-center source arp channel channel7 trap level informational state on
##配置SW使用通道7发送由ARP模块产生、严重等级为informational的日志信息

snmp-agent sys-info version v2c
##使能SNMP Agent,配置版本为SNMPv2c

snmp-agent community write adminnms1 ##配置团体名

snmp-agent trap enable
Warning: All switches of SNMP trap/notification will be open. Continue? [Y/N]:y
[zfb]snmp-agent target-host trap address udp-domain 10.1.1.1 params securityname public v2c
##配置Trap功能

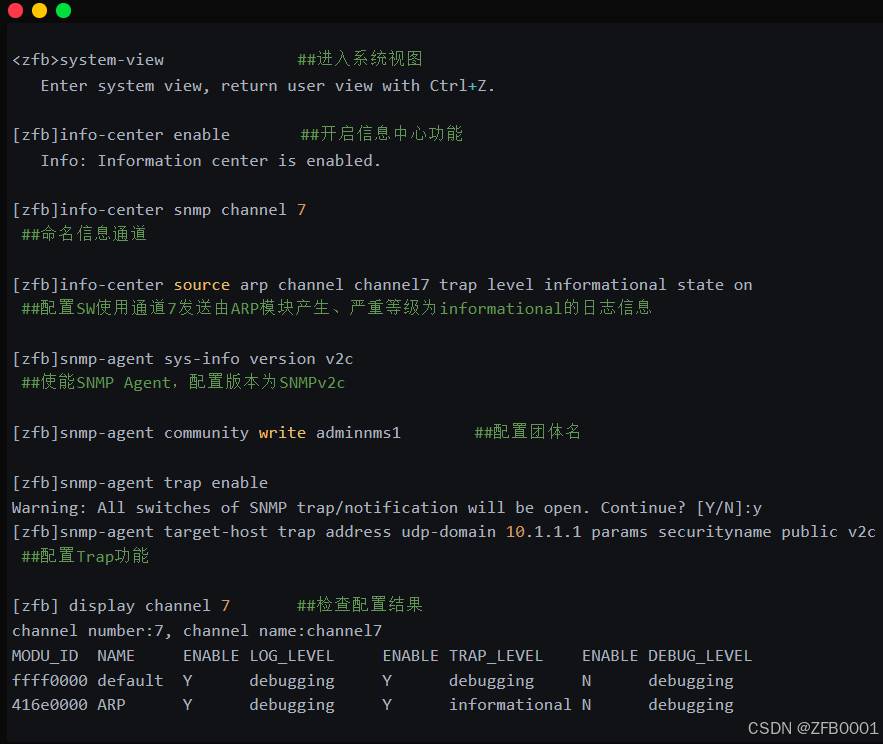

display channel 7 ##检查配置结果
channel number:7, channel name:channel7
MODU_ID NAME ENABLE LOG_LEVEL ENABLE TRAP_LEVEL ENABLE DEBUG_LEVEL
ffff0000 default Y debugging Y debugging N debugging
416e0000 ARP Y debugging Y informational N debugging

2.3 配置汇总图

3、配置SW交换机向 控制台输出Debug

3.1 组网拓扑图

3.2 配置命令

system-view ##进入系统视图
Enter system view, return user view with Ctrl+Z.

info-center enable ##开启信息中心功能
Info: Information center is enabled.

info-center console channel console
##命名信息通道

info-center source arp channel console debug level debugging state on
##配置SW使用通道console发送由ARP模块产生、严重等级为debugging的日志信息

terminal monitor
Info: Current terminal monitor is on.

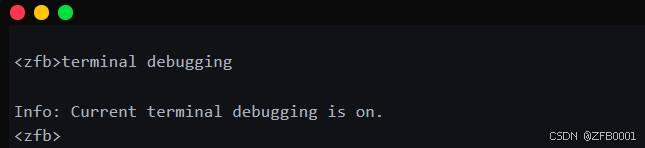

terminal debugging
Info: Current terminal debugging is on.
##使能终端显示功能

debugging arp packet ##打开ARP模块的调试开关

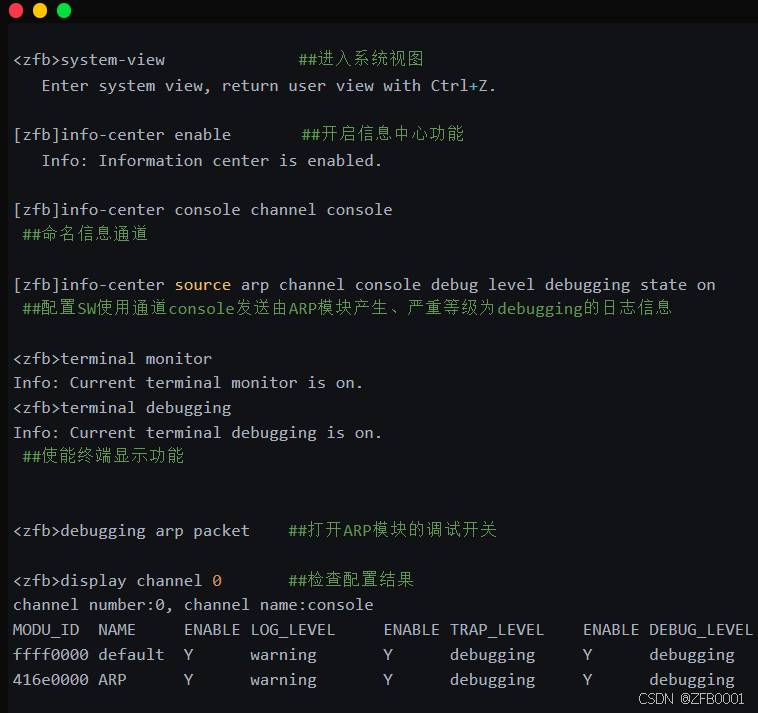

display channel 0 ##检查配置结果
channel number:0, channel name:console
MODU_ID NAME ENABLE LOG_LEVEL ENABLE TRAP_LEVEL ENABLE DEBUG_LEVEL
ffff0000 default Y warning Y debugging Y debugging
416e0000 ARP Y warning Y debugging Y debugging

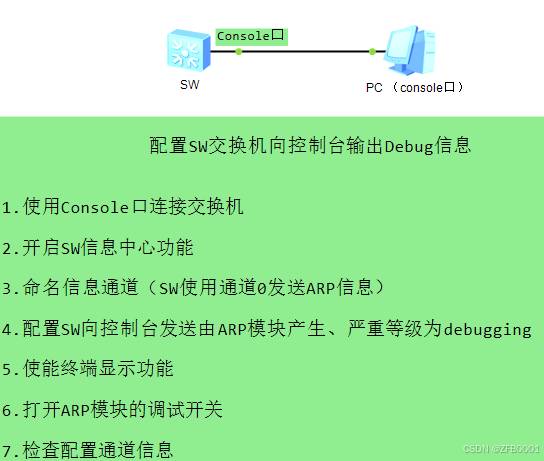

3.3 配置汇总图

三、说明

个人学习笔记,仅供参考
