华为eNSP介绍

2024-12-05 23:02:33 网络设备调试 26 ℃ 0 评论

一.eNSP介绍

eNSP(Enterprise Network Simulation Platform)是一款由华为提供的、可扩展的、图形化操作的网络仿真工具平台,主要对企业网络路由器、交换机进行软件仿真,完美呈现真实设备实景,支持大型网络模拟,让广大用户有机会在没有真实设备的情况下能够模拟演练,学习网络技术。

基本介绍

软件自带了丰富的使用教程。华为也有一款针对思科网络产品的另一款仿真软件Packet Tracer

软件特点

高度仿真

免费对外开放

  • 可模拟华为AR路由器、x7系列交换机的大部分特性。

  • 可模拟PC终端、Hub、云、帧中继交换机等。

  • 仿真设备配置功能,快速学习华为命令行。

  • 可模拟大规模设备组网。

  • 可通过真实网卡实现与真实网络设备的对接。

  • 模拟接口抓包,直观展示协议交互过程。

  • 图形化操作

  • 支持拓扑创建、修改、删除、保存等操作。

  • 支持设备拖拽、接口连线操作。

  • 通过不同颜色,直观反映设备与接口的运行状态。

  • 预置大量工程案例,可直接打开演练学习。

  • 支持单机版本和多机版本,支撑组网培训场景。

  • 多机组网场景最大可模拟200台设备组网规模。

  • 华为完全免费对外开放eNSP,直接下载安装即可使用,无需申请license。

  • 初学者、专业人员、学生、讲师、技术人员均能使用,各取所需。

部分命令

(以下命令是在1.2.00.210版本上测试的,到2013-8-31为止最新版本是,推荐使用新版本)

system-view //用用户模式切换到系统配置模式

display this //显示当前位置的设置信息,很方便了解系统设置

display 端口 //显示端口的相关信息

shutdown //当进入了一个端口后,使用shutdown可以关闭该端口

undo 命令 //执行与命令相反的操作,如undo shutdown是开启该端口 [3]

quit //退出当前状态

sysname 设备名 //更改设备的名称

interface eth-trunk 1 //创建汇聚端口1(若已创建则是进入)

interface GigaBitEthernet 0/0/1 //进入千兆以太网端口1的设置状态

bpdu enable //允许发送bpdu信息

ip address 192.168.0.10 24 //设置ip地址,24代表24位网络号

vlan 10 //进入vlan 10的配置状态

命令格式都很有规律的,动手操作几回掌握其要点,根据手册就很容易掌握大部分命令的使用方法了。

二.STP生成树协议

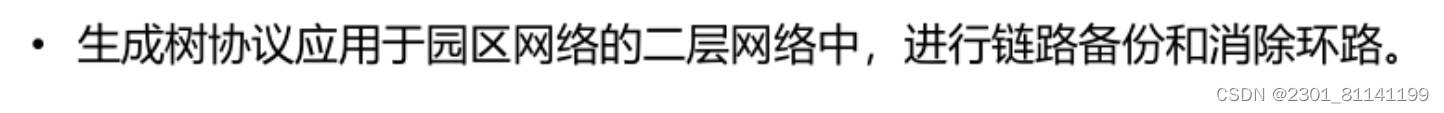

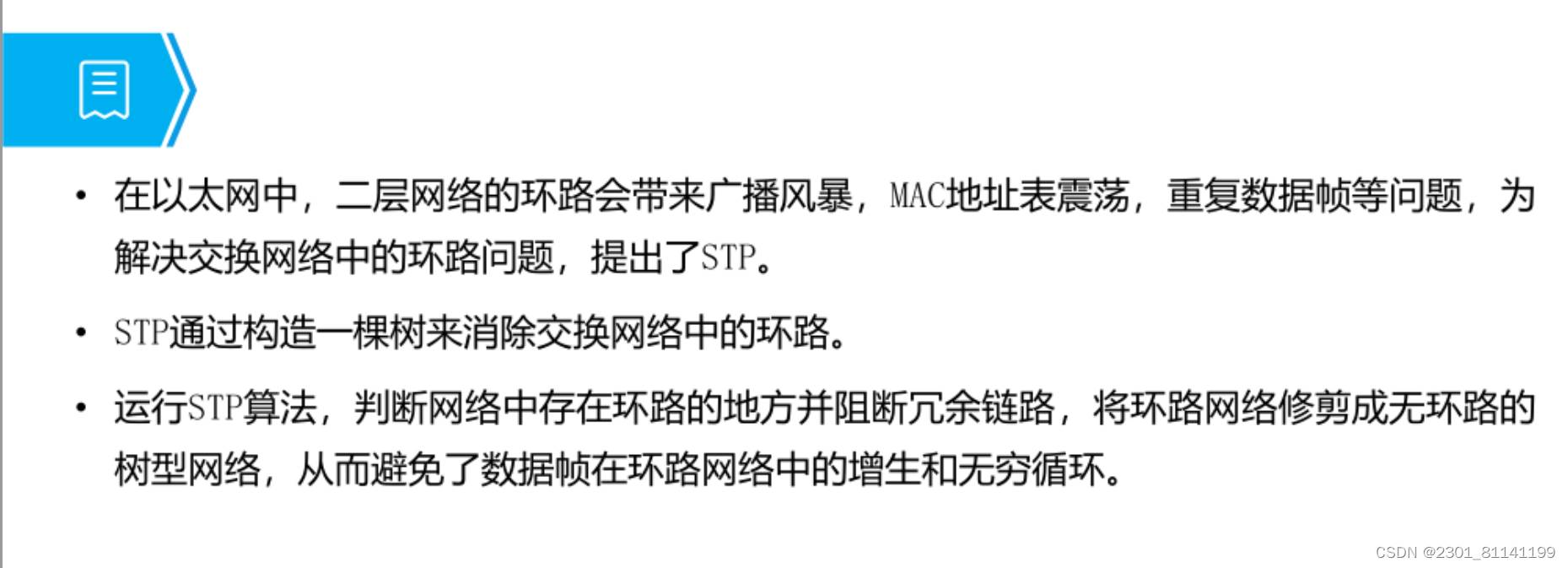

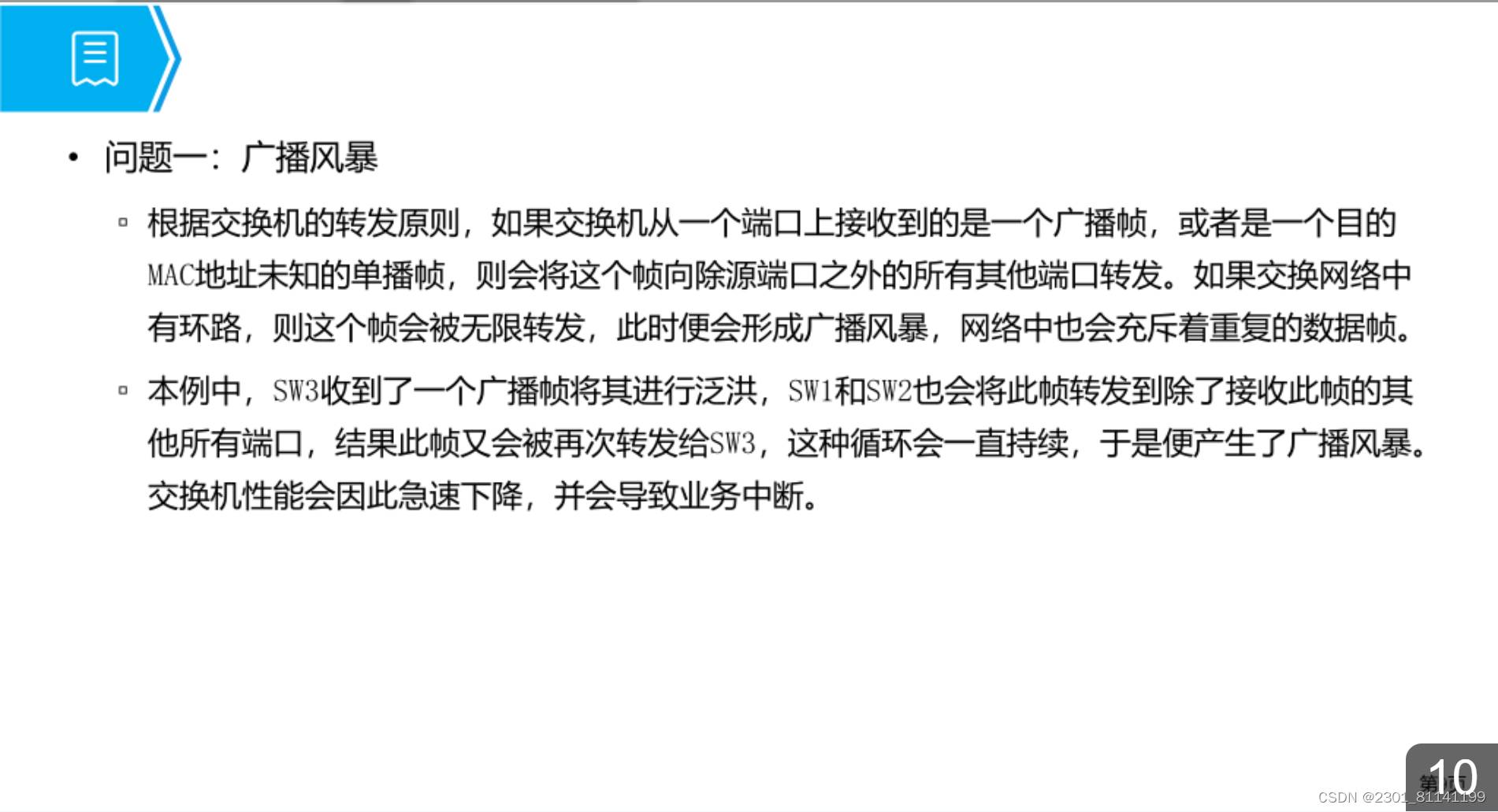

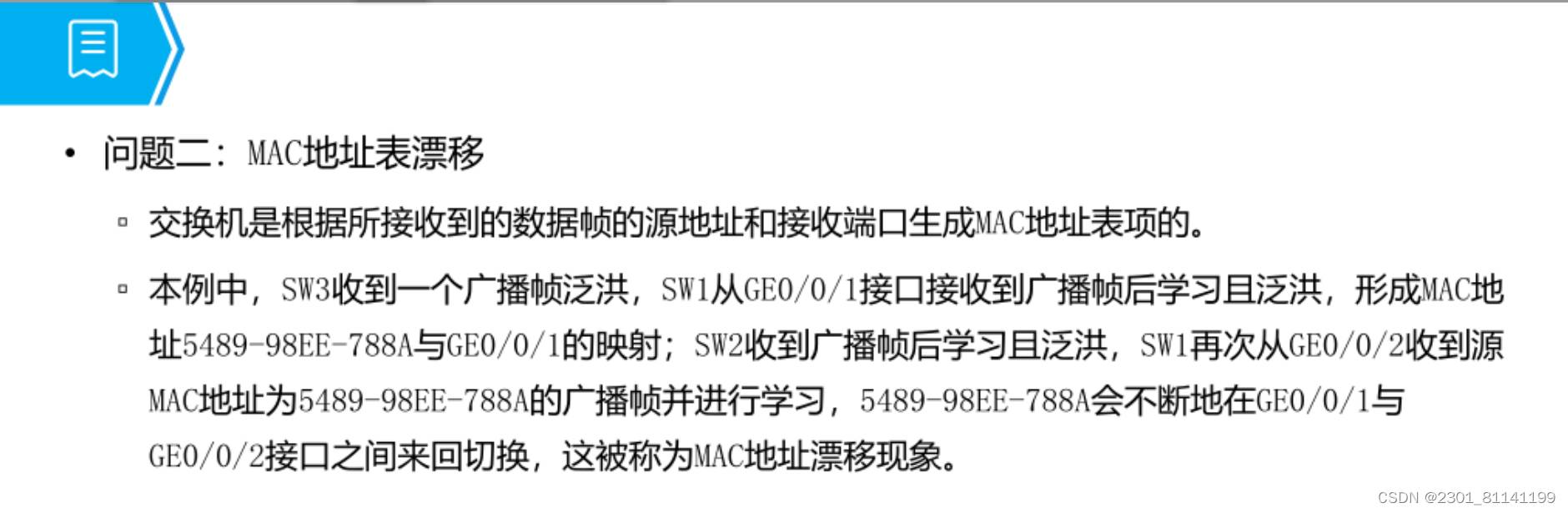

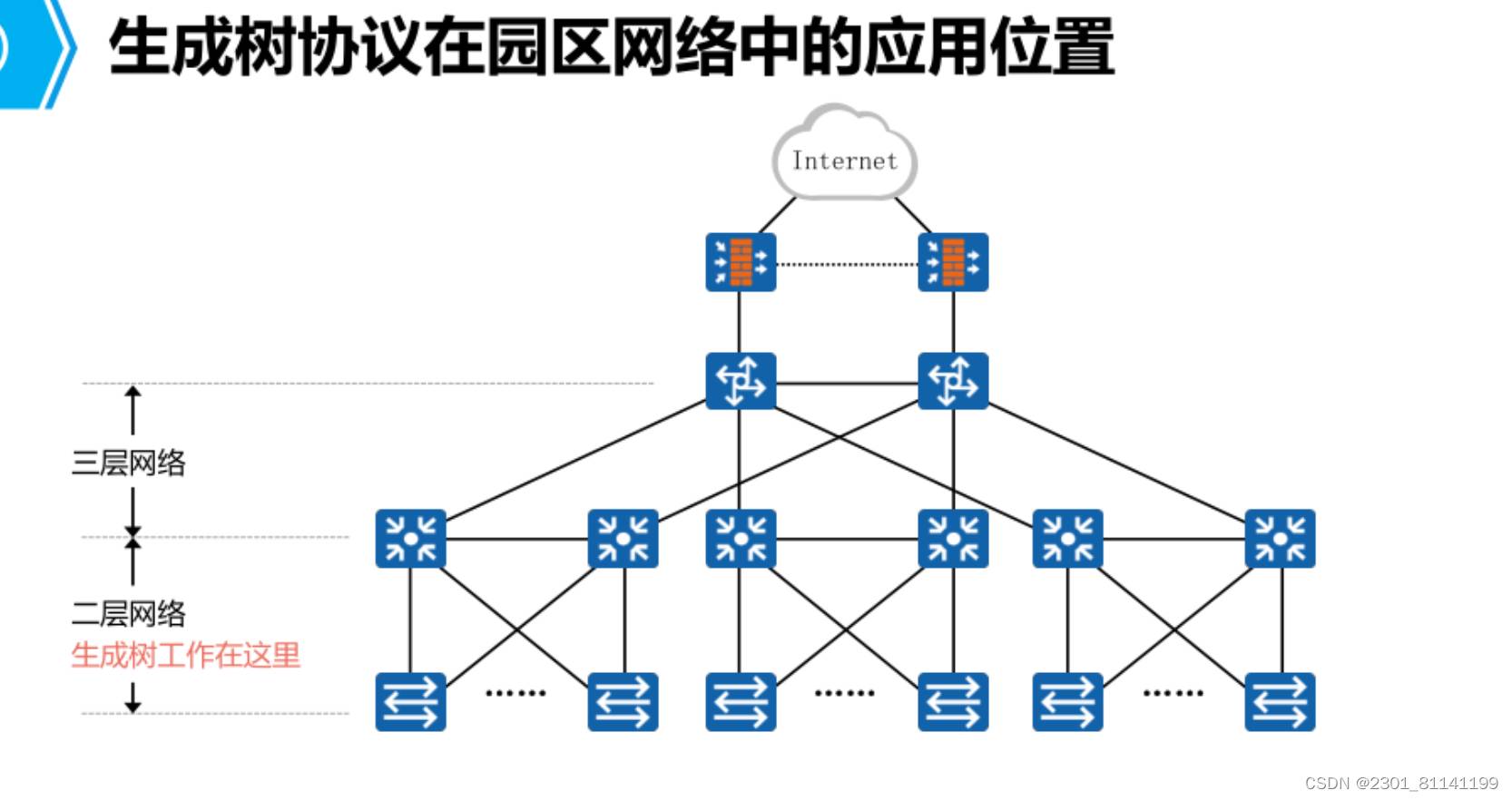

以太网交换网络中为了进行链路备份,提高网络可靠性,通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路,引发广播风暴以及MAC地址表不稳定等故障现象,从而导致用户通信质量较差,甚至通信中断。为解决交换网络中的环路问题,提出了生成树协议STP(Spanning Tree Protocol) 。

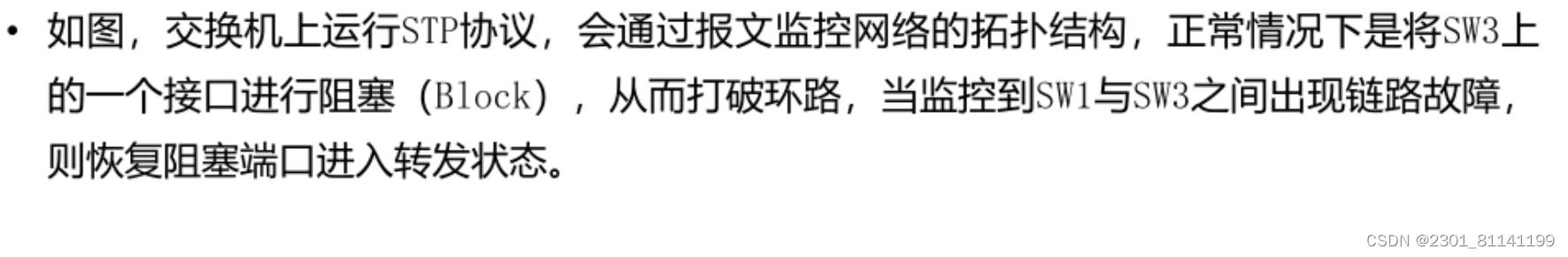

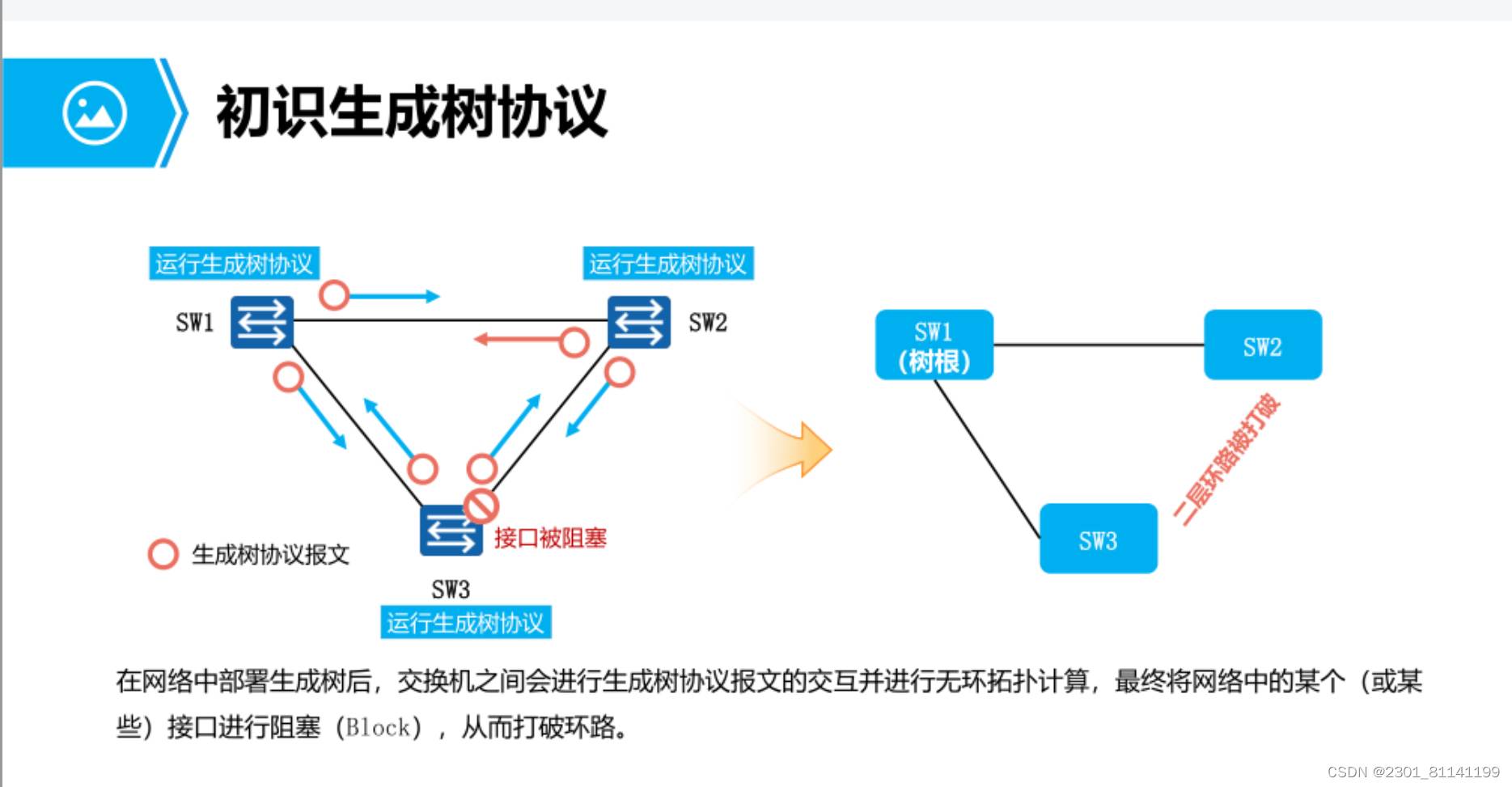

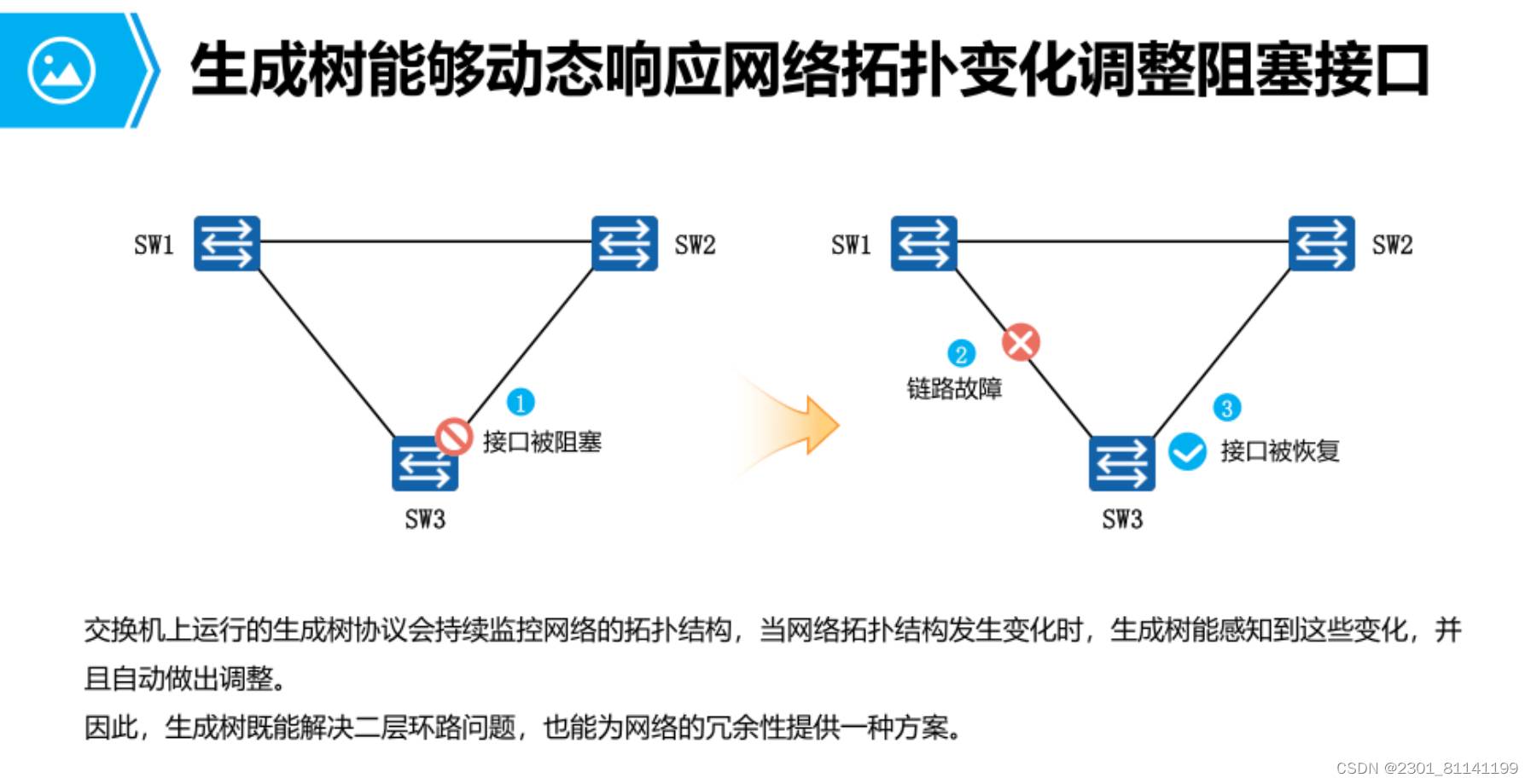

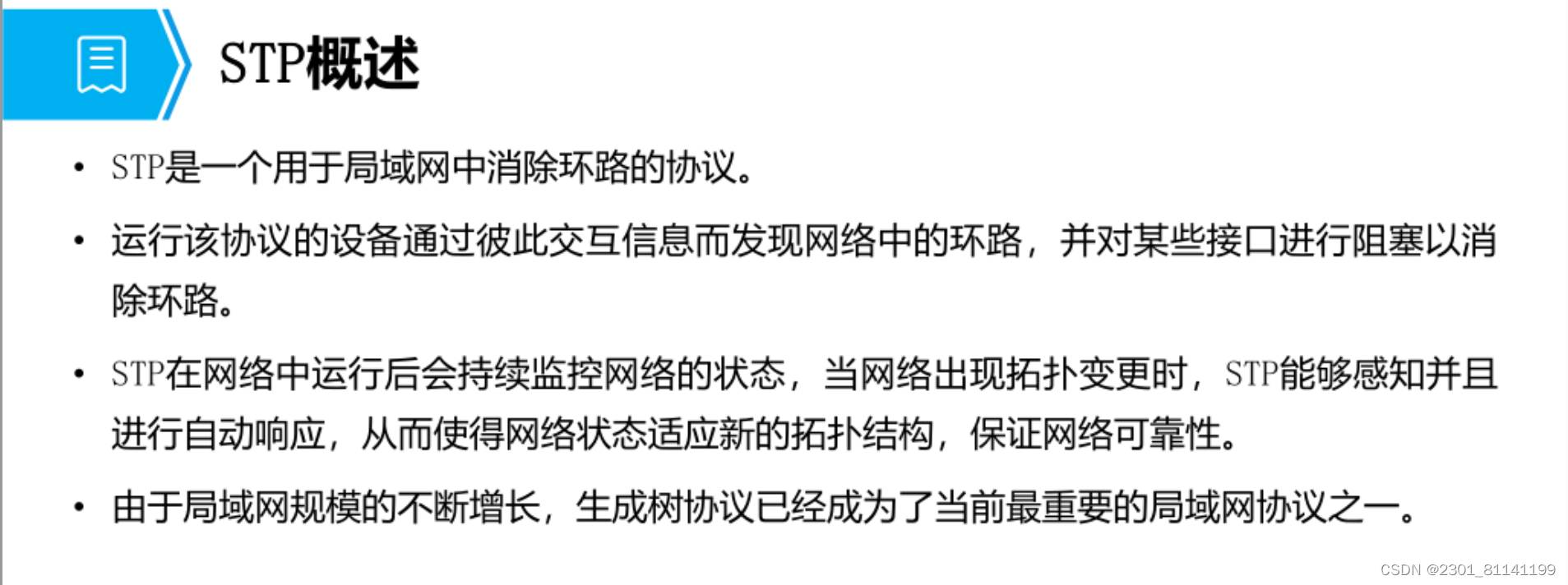

运行STP协议的设备通过彼此交互信息发现网络中的环路,并有选择的对某个接口进行阻塞,最终将环形网络结构修剪成无环路的树形网络结构,从而防止报文在环形网络中不断循环,避免设备由于重复接收相同的报文造成处理能力下降。
RSTP (Rapid Spanning Tree Protocol)协议基于STP协议,对原有的STP协议进行了更加细致的修改和补充,实现了网络拓扑快速收敛。

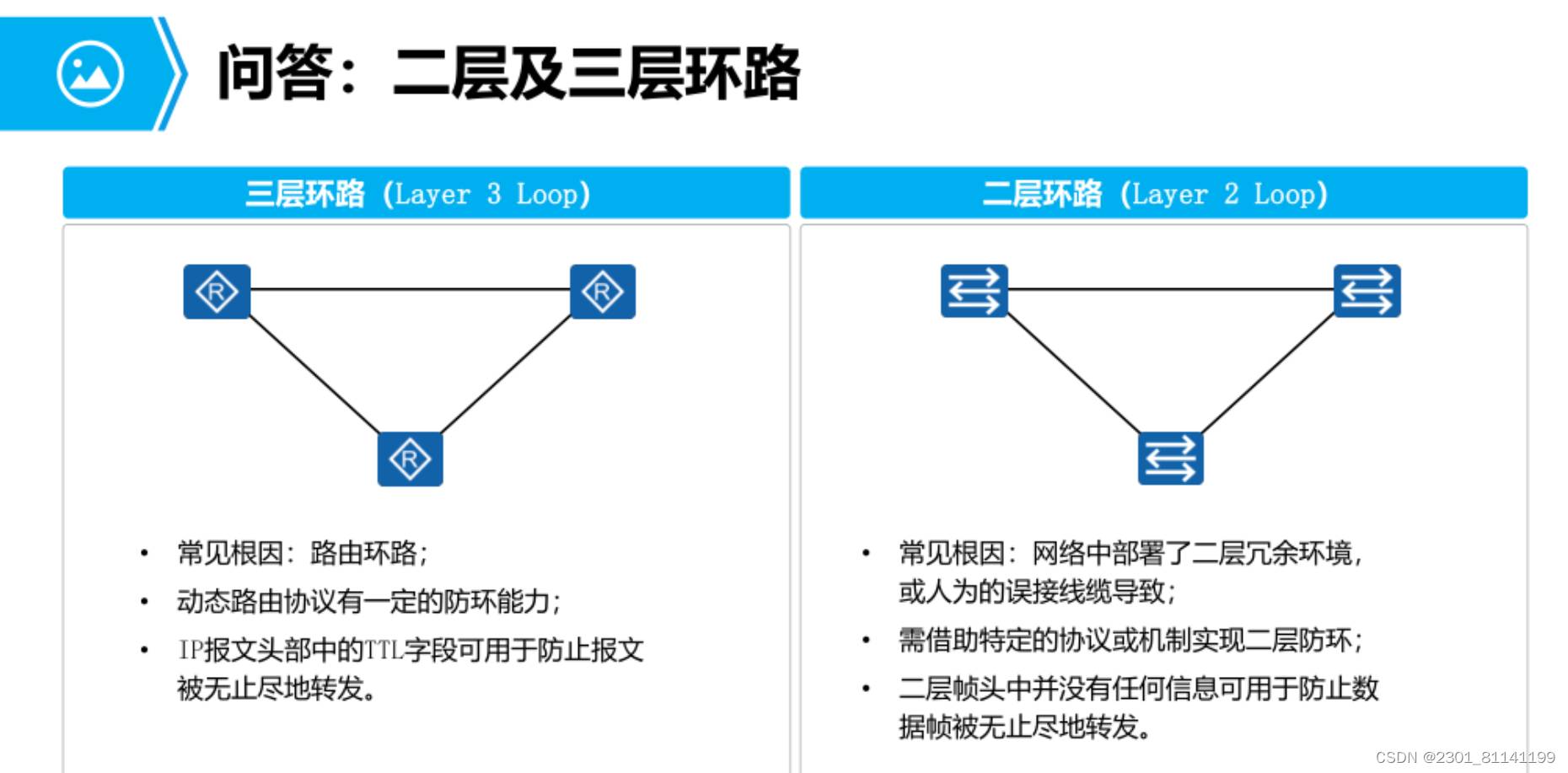

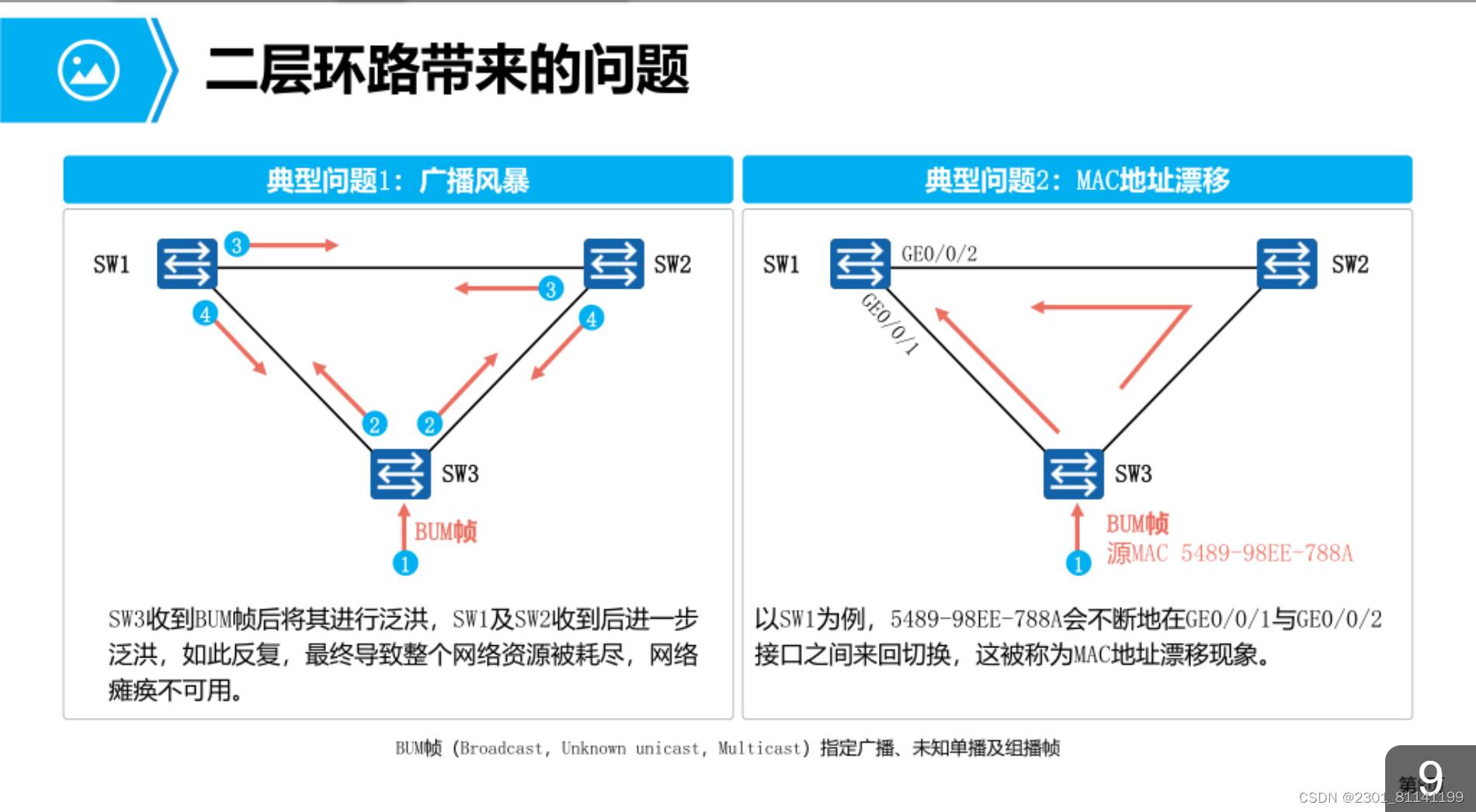

·常见环路主要分为二层环路和三层环路。

。二层环路主要因为网络中部署了二层冗余环境,或人为的误接线缆导致,可以通过借助特定的协议或机制实现二层防。三层环路主要因为路由环路,可以通过动态路由协议防环和IP报文头部中的TTL字段用于防止报文被无止尽地转发。环;

。三层环路主要因为路由环路,可以通过动态路由协议防环和IP报文头部中的TTL字段用于防止报文被无止尽地转发。
