华为路由器交换机基本配置方法

2024-12-05 23:02:53 网络设备调试 25 ℃ 0 评论

这个需要借助模拟器 eNSP实现,还没安的小伙伴翻我博客有详细教程

基本使用

下面的命可能会有字母错误,请不要复制粘贴
只要打出前几个字母,tab 键可以补全 。。。我前几个字母肯定没有问题

打开软件后左上角新建拓扑

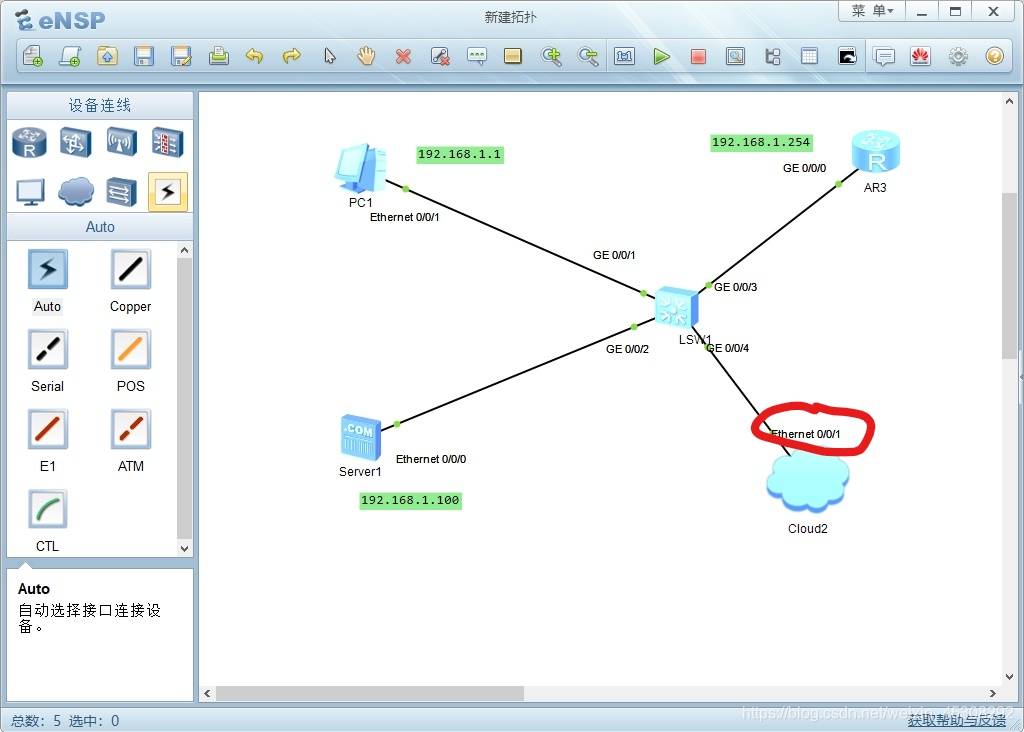

拓扑图如下 上面倒数第七的图标 显示接口 鼠标把设备框起 点绿三角开机

设备的型号哪个都可以 线用Auto就可以
云 一会在连,这个是个小难点,后面会详细讲的

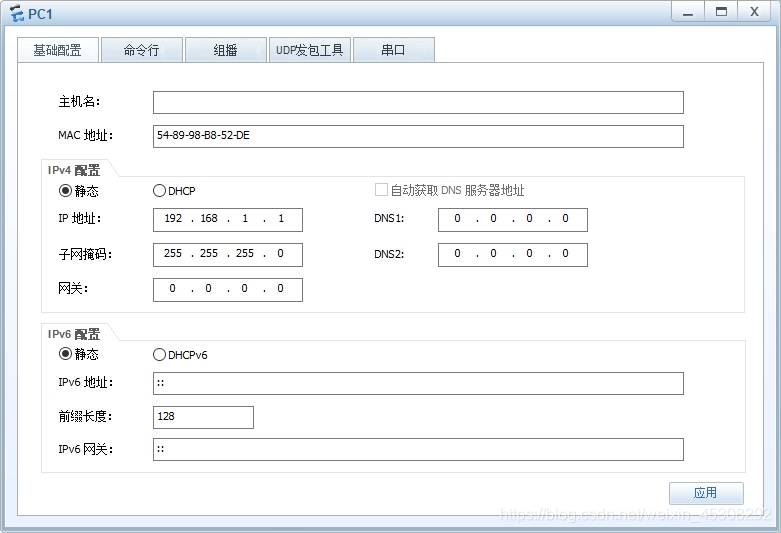

双击pc1 配置ip

要点击应用才可以。
双击路由器

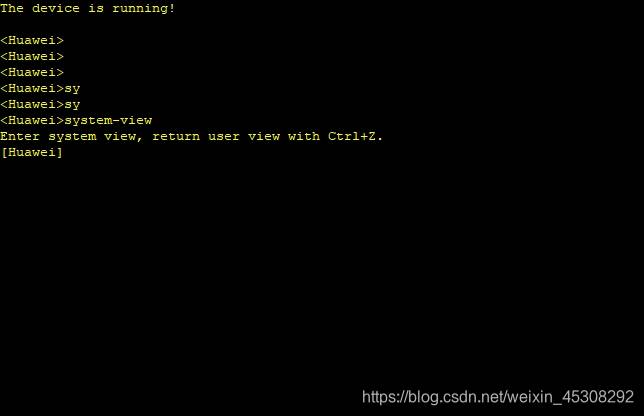

与思科不同的是华为不是模式而是试图 < > 表示是用户视图 【 】 表示系统视图,可以进行高级配置 切换系统视图,命令如下

quit 命令返回上个视图
syname 改主机名

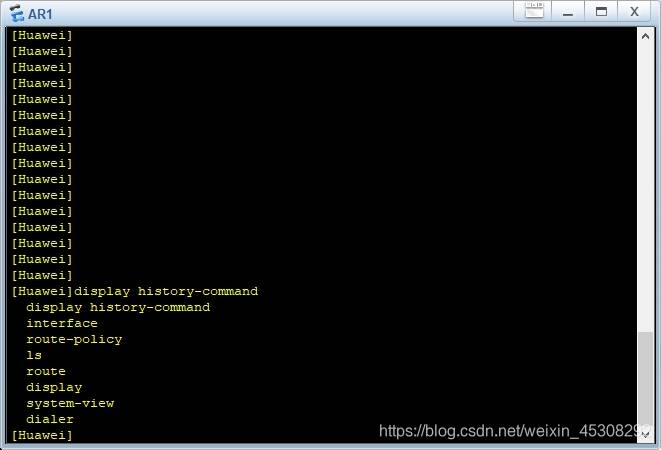

display history-command 查看历史命令

还有些命令
display version 查看vrp版本
disply users 查看终端用户信息
disply this 显示当前视图做过的配置 如接口IP等等
配置文件管理

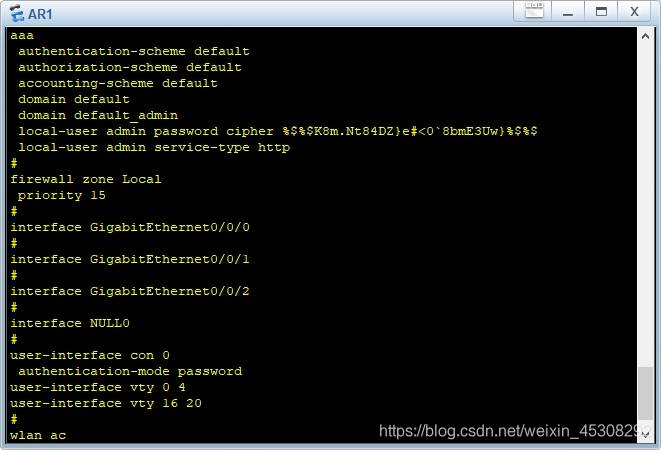

displan current-configuration 查看当前路由配置 类似思考 的 show run

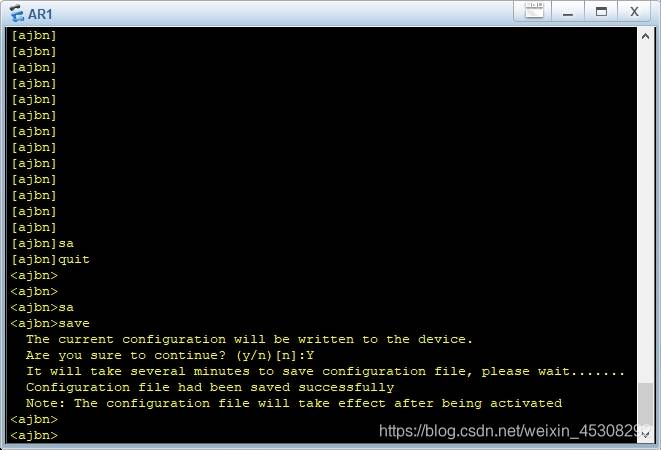

save 保存配置,如果重启当前配置就还在 ,如果不保存配置就会没了 Y 确定保存

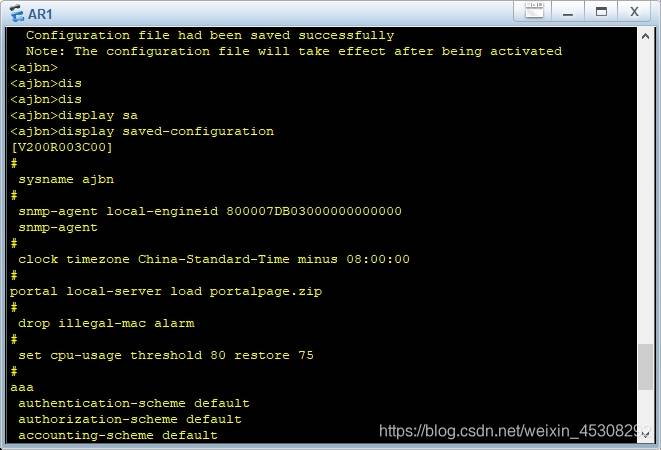

display saved-configuration 查看已保存的配置

还有如下命令
擦拭存储设备的中的配置文件 reset saved-configuration

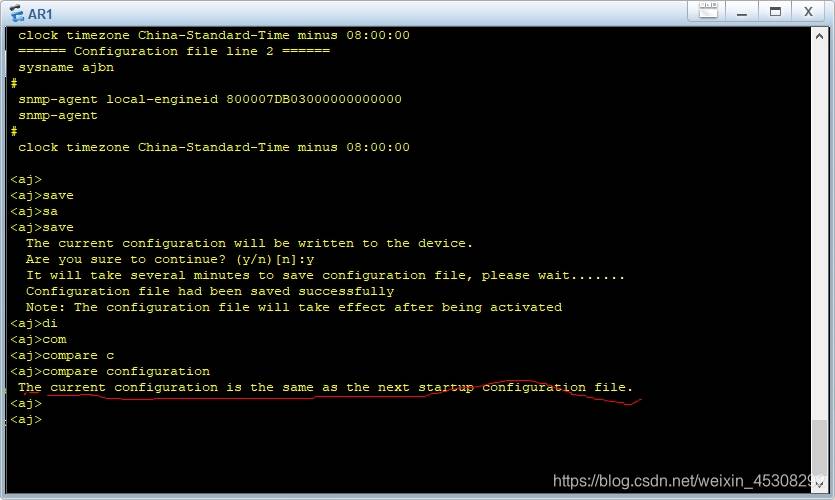

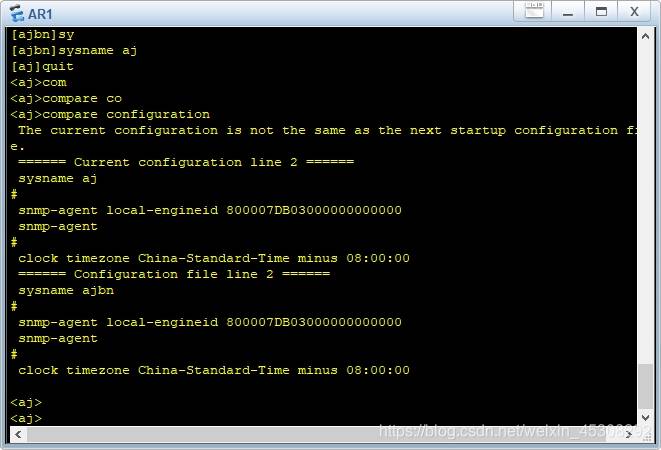

比较配置文件 compare configuration
不相同是这样 表示我改了个名字

相同是这样

配置ip地址 路由器

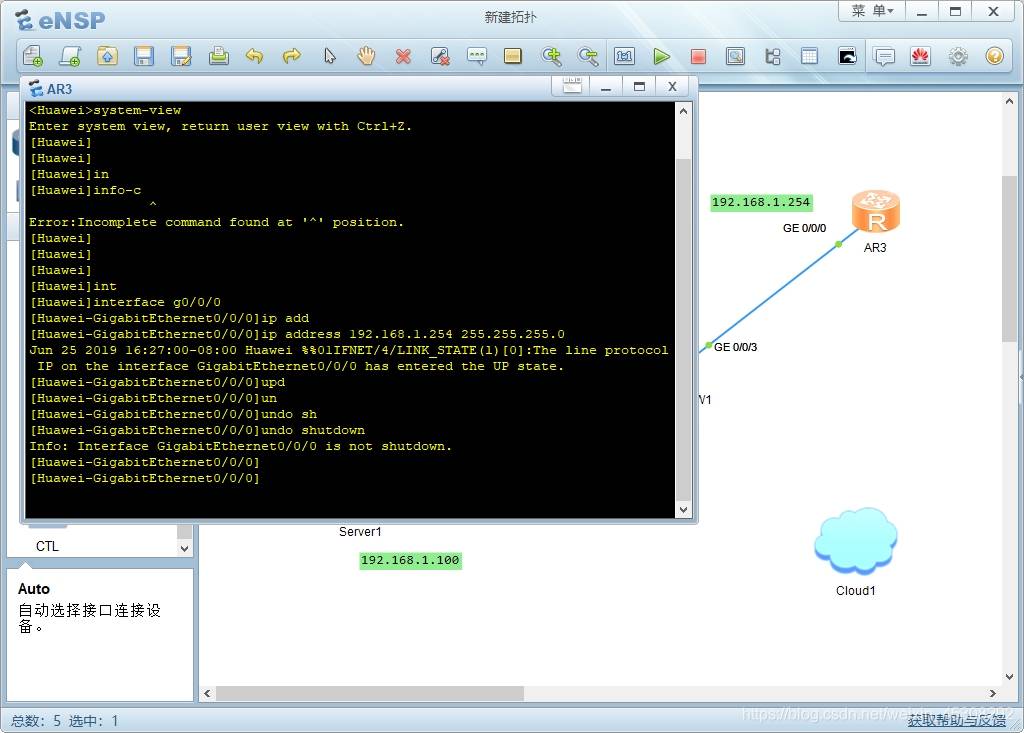

进入接口 interface g 0/0/0 那个g或e是接口型号 0/0/0 是接口号
配置 ip ipaddress 192.168.1.254 255.255.255.0
undo shutdown 打开接口

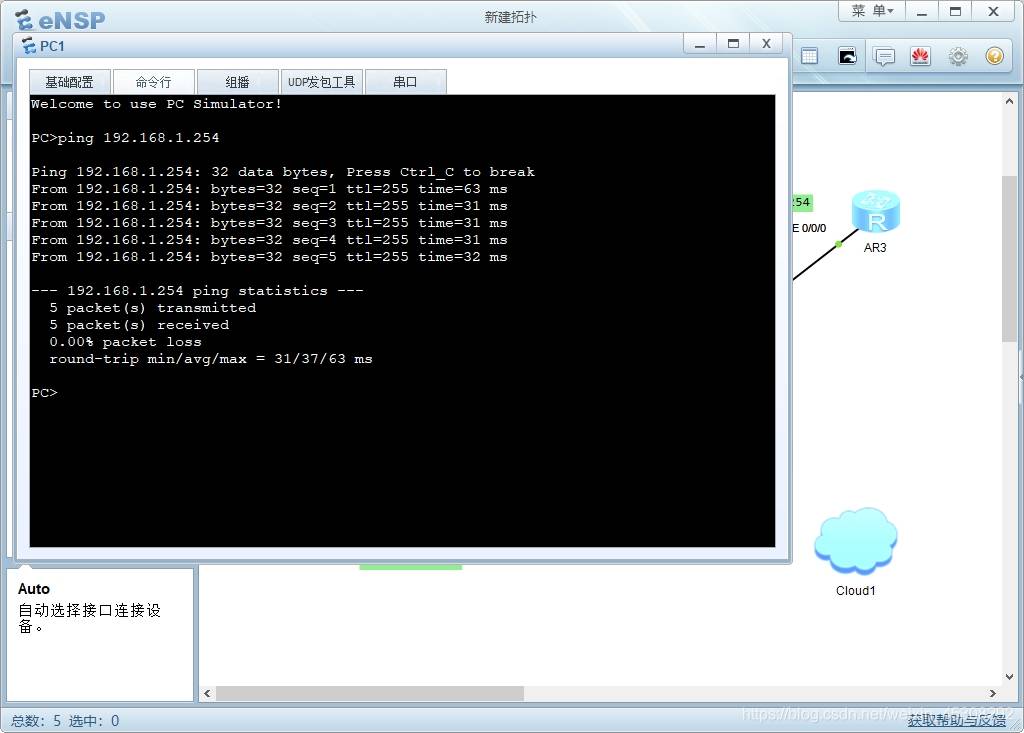

使用pc已经可以 ping 测试了

配置外部网络或虚拟机实现通信

这里解释一些那个云 就是指接入外部网络 例如虚拟机中的主机或 本机也可以

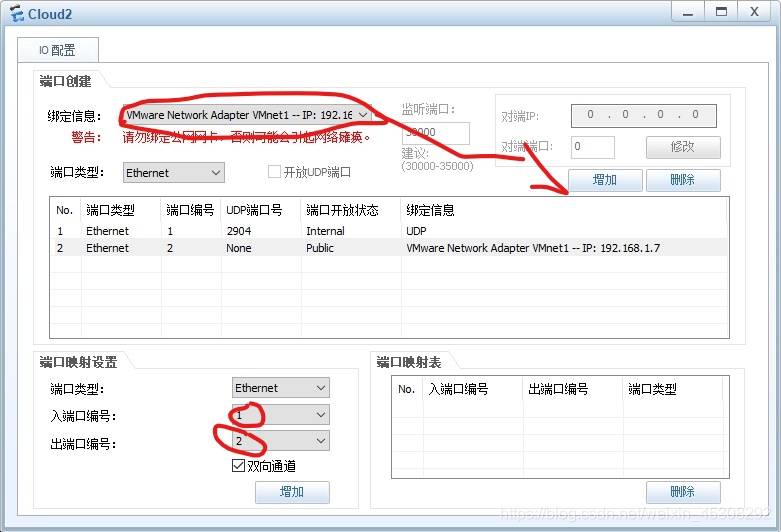

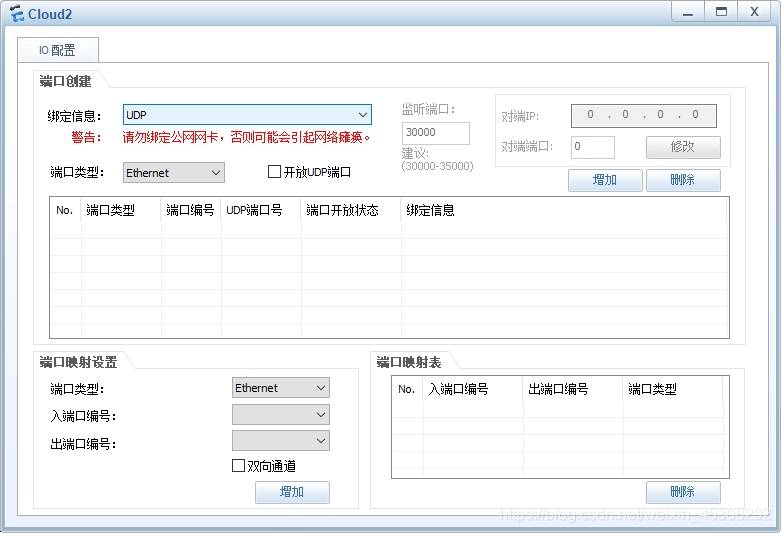

右机云设置

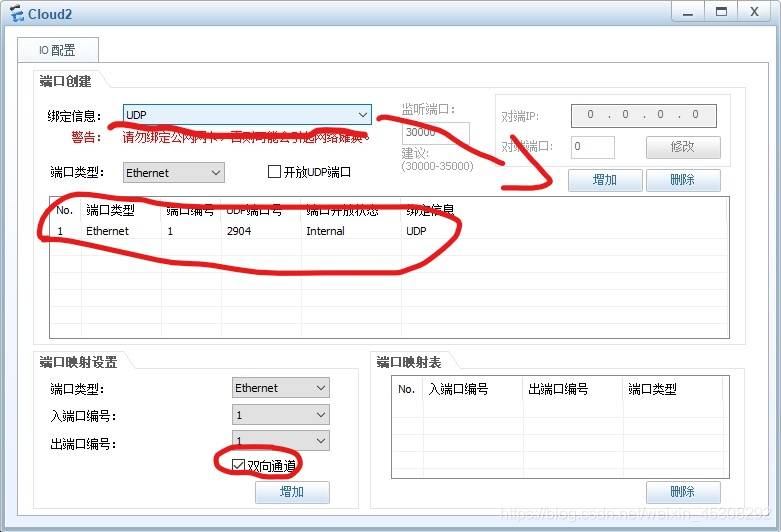

先添加一个upd端口 序号1 并勾选双向通道

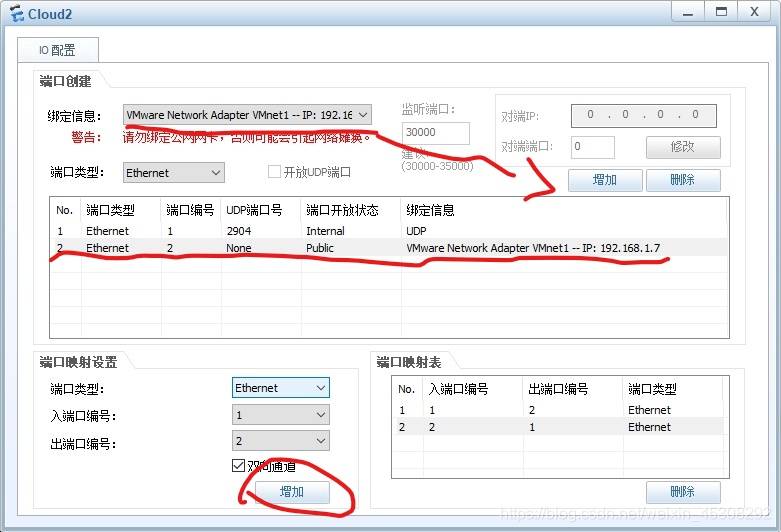

绑定信息改成要连的外部网络 我这是vm1 并勾选双向通道 编号顺序无所谓 但要不一样

添加到端口映射表

解释一些难点
那个端口 中间那个表 其实顺序哪个都行 但一个要是外部网络一个是upd。

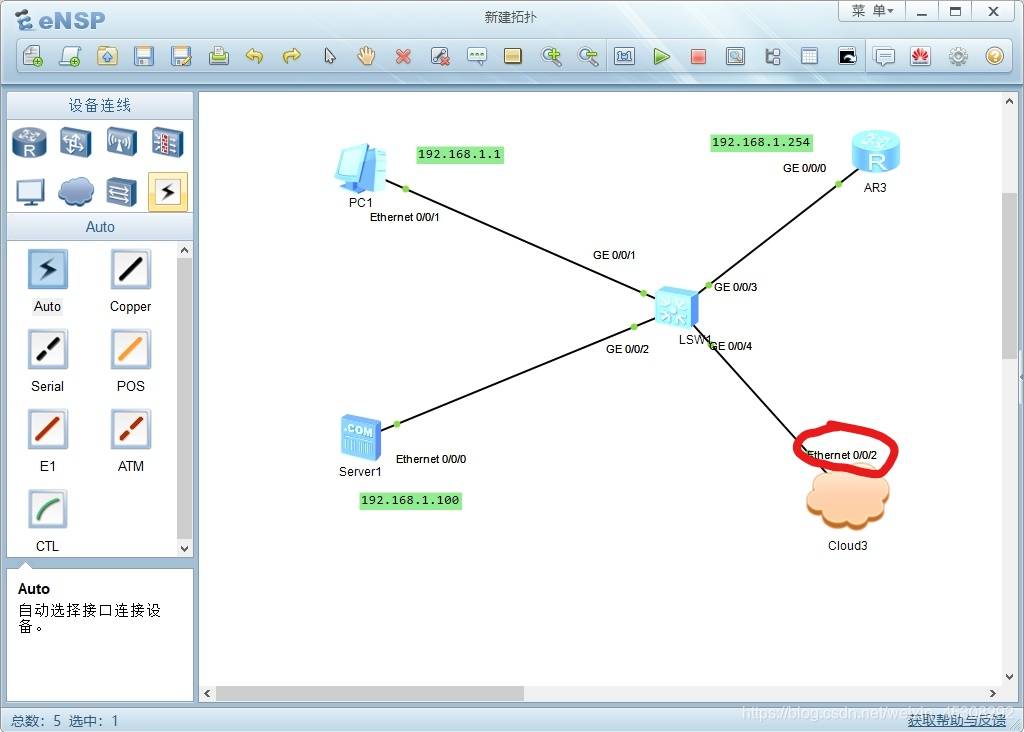

这个口是和交换机接口对应的 。。。

如果把1号口设为 vm1 那这里就会自动变为 g0/0/2 顺应无所谓

打开虚拟机win7
注意要调成一个网段 网卡 vm1
本地网卡地址vm1地址无所谓,那只是个桥梁 虚拟机一定要调

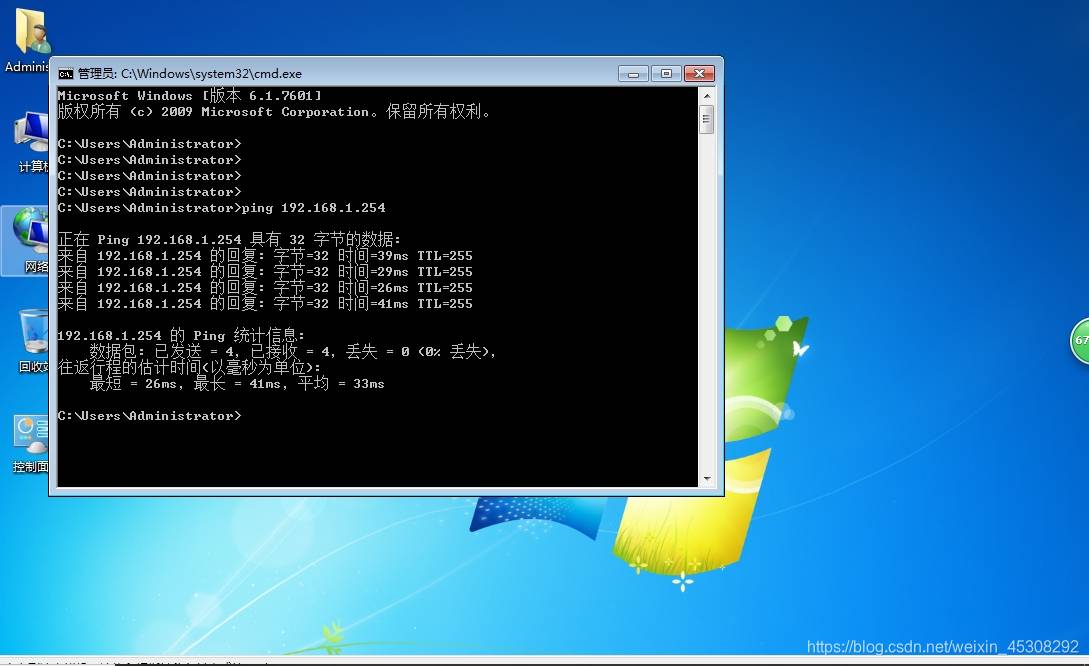

这里已经实现了。。

win7 配置telnet 路由器

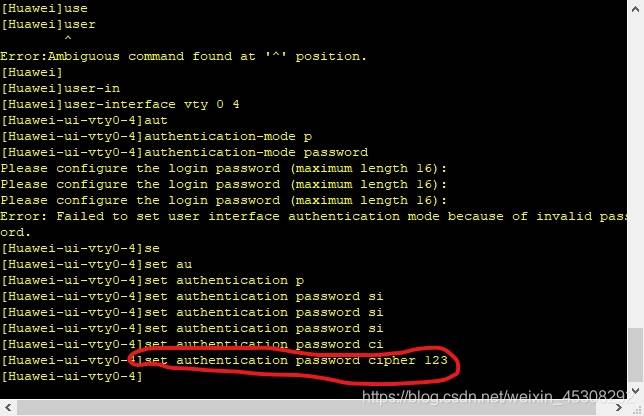

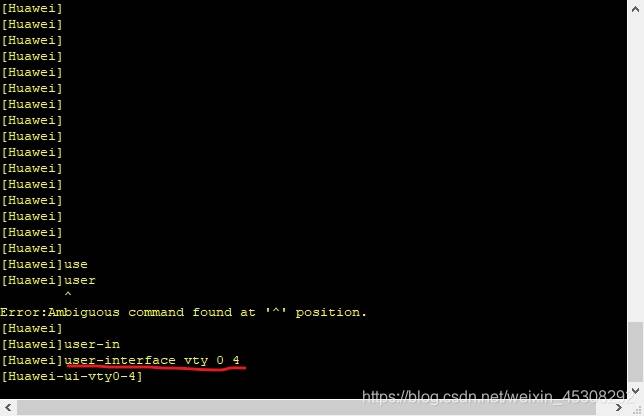

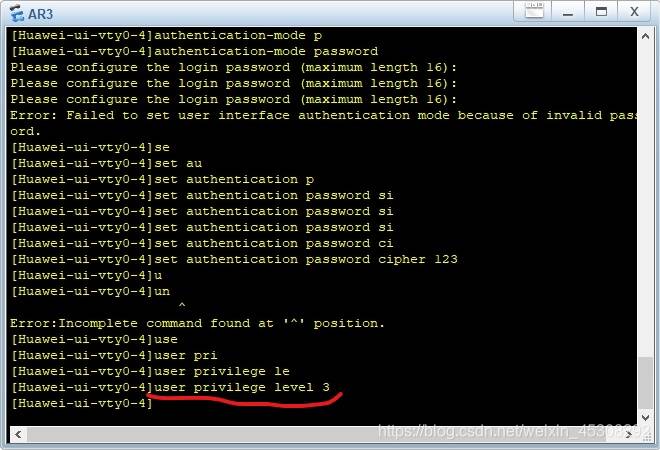

进入vty 用户试图, 0 4 表示最多允许5个用户同时登陆

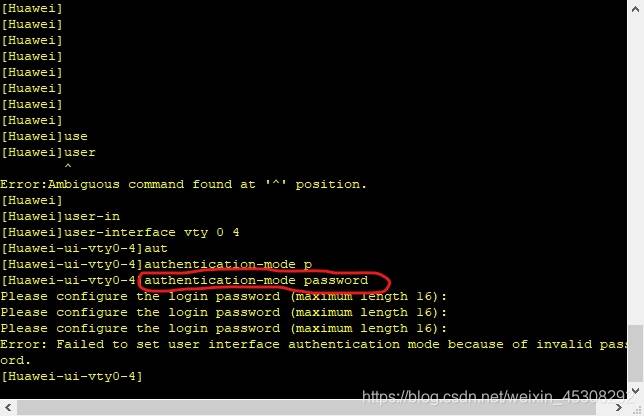

选择验证模式为password

配置验证时需要的密码 为 123 simper明文方式 cipher密文 有些路由器不支持明文

设置用户级别 0 为参观级别 1 为监控 2 为配置 3-15 为管理级别


路由器配置已经ok
需要下载一给软件 secureCRT
网址 http://m.downcc.com/d/309

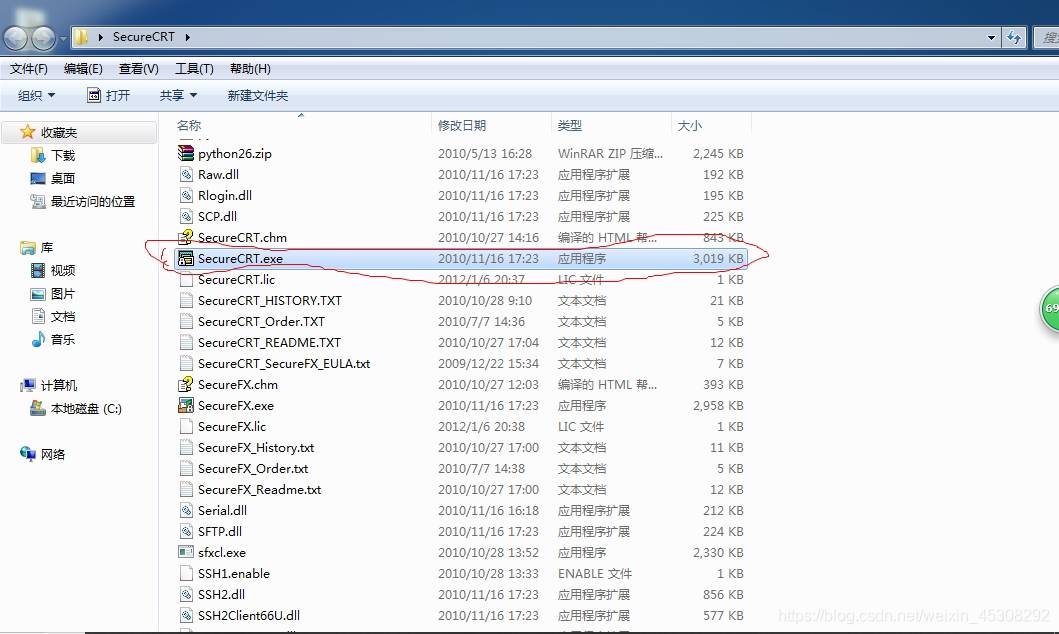

下完解压把那里的secureCRT文件夹拖到win7
打开这个程序

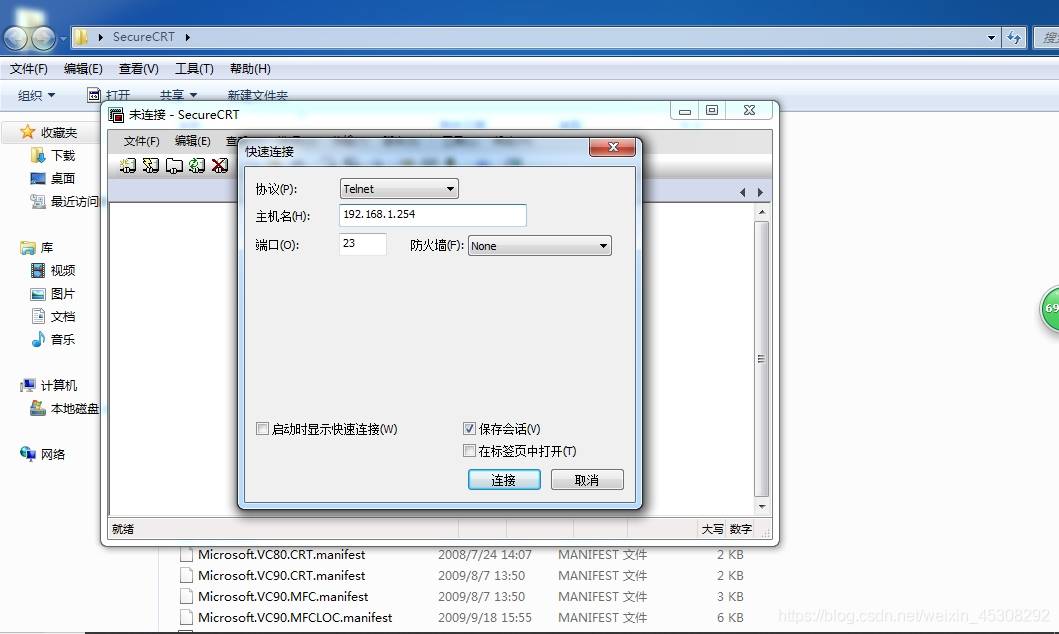

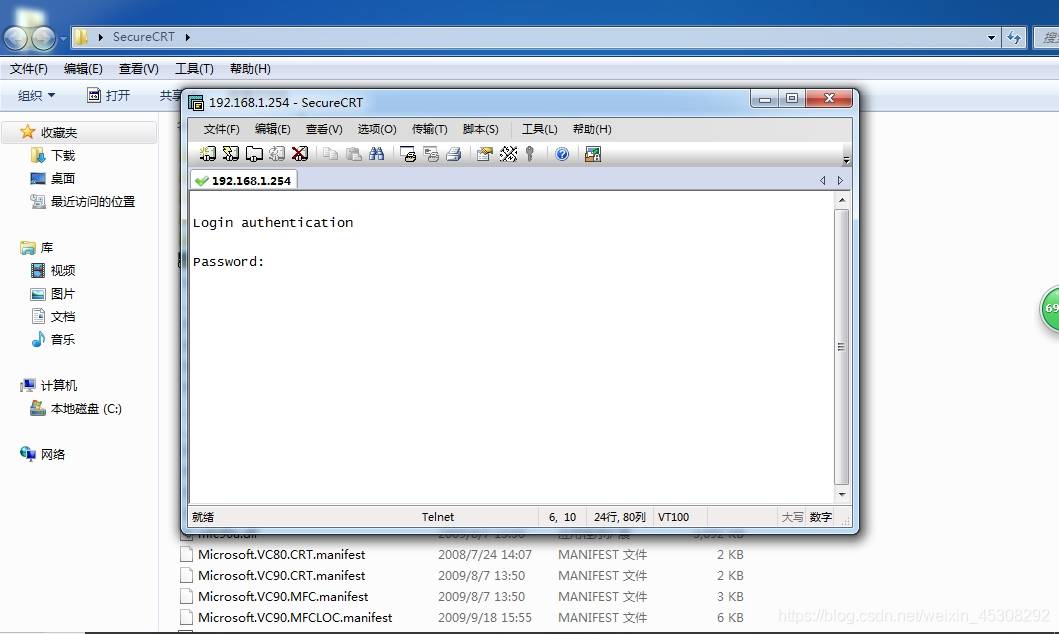

打开如图界面 输入路由器地址

连接即可

教程就到这
