华为交换机软件ensp实验----配置LACP模式

一、什么是LACP？

LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad标准的协议，用于实现链路的动态聚合与解聚合。

二、LACP的作用是什么？

LACP（Link Aggregation Control Protocol，链路聚合控制协议）的作用主要体现在以下几个方面：

1. 增加带宽：通过将多个物理链路捆绑成一个逻辑链路，增加了设备之间的总带宽。
2. 提高可靠性：提供备份物理链路，当某个链路发生故障时，其他可用成员链路可以接替故障链路维持负载平衡，从而提高网络的可靠性。
3. 自动配置：通过启用LACP协议，可以实现网络交换机端口、分离链路故障和激活故障切换的自动配置。
4. 动态调整：在聚合条件发生变化时，如某个链路发生故障，LACP模式会自动调整聚合组中的链路，以维护链路状态。
5. 故障检测：与手动模式相比，LACP模式不仅能检测到同一聚合组内的成员链路有断路等有限故障，还可以检测到链路故障、链路错连等故障，提供了更准确和有效的故障检测能力。
6. 负载均衡：LACP模式下，由LACP确定聚合组中的活动和非活动链路，即M条活动链路与N条备份链路的模式，可以在M条链路中实现不同方式的负载均衡，提供了更高的链路可靠性。
7. 防止配置错误：静态LACP模式可以防止一些潜在的配置错误，例如在手动模式下可能会因为错误的配置导致数据流量转发到错误的目的地，而使用静态LACP模式则不会选择错误的链路转发数据。
8. 适应变化：当M条链路中有一条链路故障时，LACP会从N条备份链路中找出一条优先级高的可用链路替换故障链路，从而适应网络环境的变化。

此外，为了确保LACP能够正常工作，需要本端和对端设备同时启用LACP协议，并且所选择的活动接口必须保持一致，否则可能导致通信失败。

综上所述，LACP的作用在于通过自动配置和管理链路聚合，提高网络的带宽和可靠性，同时提供有效的故障检测和负载均衡，以及防止配置错误的能力。这些特点使得LACP成为需要高带宽和高可靠性网络连接的环境中的理想选择

 三、模拟实验

使用静态LACP模式配置拓扑图如下：

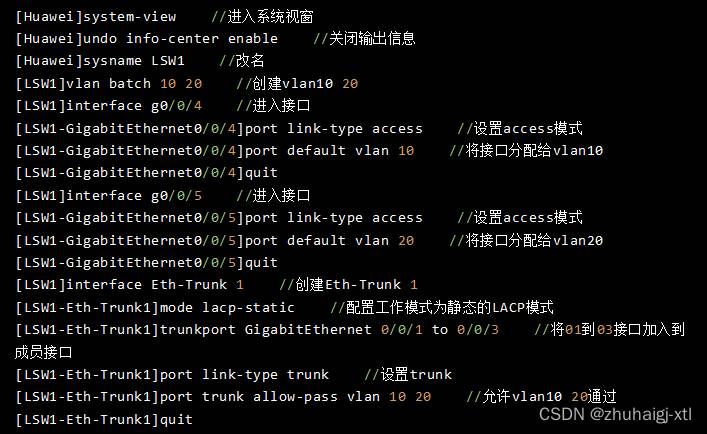

1、配置交换机LSW1命令如下

<Huawei>system-view    //进入系统视窗
[Huawei]undo info-center enable    //关闭输出信息
[Huawei]sysname LSW1    //改名
[LSW1]vlan batch 10 20    //创建vlan10 20
[LSW1]interface g0/0/4    //进入接口
[LSW1-GigabitEthernet0/0/4]port link-type access    //设置access
[LSW1-GigabitEthernet0/0/4]port default vlan 10    //分配接口给vlan10
[LSW1-GigabitEthernet0/0/4]quit    //退出
[LSW1]interface g0/0/5    //进入接口
[LSW1-GigabitEthernet0/0/5]port link-type access    //设置access
[LSW1-GigabitEthernet0/0/5]port default vlan 20    //分配接口给vlan20
[LSW1-GigabitEthernet0/0/5]quit    //退出
[LSW1]interface Eth-Trunk 1    //创建Eth-Trunk 1
[LSW1-Eth-Trunk1]mode lacp-static    //配置工作模式为静态LACP模式
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3    //将01到03接口加入到成员接口
[LSW1-Eth-Trunk1]port link-type trunk    //设置trunk
[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 20    //允许vlan10 20通过
[LSW1-Eth-Trunk1]quit

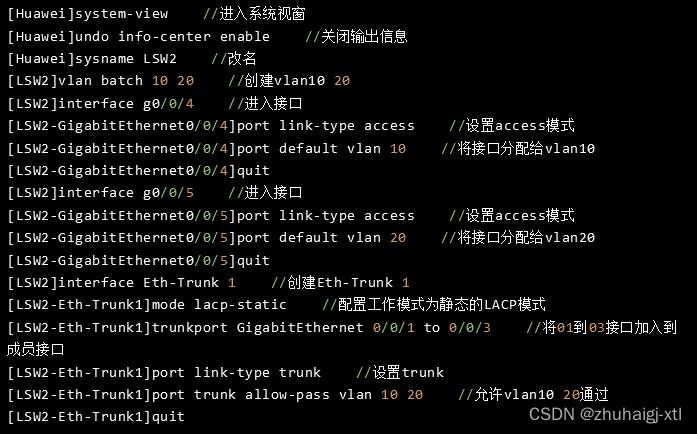

2、配置交换机LSW2的命令如下

<Huawei>system-view    //进入系统视窗
[Huawei]undo info-center enable    //关闭输出信息
[Huawei]sysname LSW2    //改名
[LSW2]vlan batch 10 20    //创建vlan10 20
[LSW2]interface g0/0/4    //进入接口
[LSW2-GigabitEthernet0/0/4]port link-type access    //设置access模式
[LSW2-GigabitEthernet0/0/4]port default vlan 10    //将接口分配给vlan10
[LSW2-GigabitEthernet0/0/4]quit
[LSW2]interface g0/0/5    //进入接口
[LSW2-GigabitEthernet0/0/5]port link-type access    //设置access模式
[LSW2-GigabitEthernet0/0/5]port default vlan 20    //将接口分配给vlan20
[LSW2-GigabitEthernet0/0/5]quit
[LSW2]interface Eth-Trunk 1    //创建Eth-Trunk 1
[LSW2-Eth-Trunk1]mode lacp-static    //配置工作模式为静态的LACP模式
[LSW2-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3    //将01到03接口加入到成员接口
[LSW2-Eth-Trunk1]port link-type trunk    //设置trunk
[LSW2-Eth-Trunk1]port trunk allow-pass vlan 10 20    //允许vlan10 20通过
[LSW2-Eth-Trunk1]quit

3、实验调试命令如下

[LSW1]display eth-trunk    //查看Eth-Trunk相关信息
[LSW1]interface Eth-Trunk 1    //进入Eth-Trunk 1
[LSW1-Eth-Trunk1]Max Active-linknumber 2    //定义活动端口数
[LSW1-Eth-Trunk1]quit
[LSW1]display eth-trunk    //查看信息
[LSW1]lacp priority 99    //修改优先级为99
[LSW1]display eth-trunk    //查看信息
[LSW1]interface g0/0/2    //进入接口
[LSW1-GigabitEthernet0/0/2]lacp priority 88    //修改优先级为88
[LSW1-GigabitEthernet0/0/2]quit
[LSW1]interface g0/0/3    //进入接口
[LSW1-GigabitEthernet0/0/3]lacp priority 88    //修改优先级为88
[LSW1-GigabitEthernet0/0/3]quit
[LSW1]display eth-trunk    //查看信息
[LSW1]interface Eth-Trunk 1    //进入Eth-Trunk 1
[LSW1-Eth-Trunk1]lacp preempt enable    //开启抢占功能
[LSW1-Eth-Trunk1]quit
[LSW1]display eth-trunk    //查看结果

四、需要了解的配置实验

• 创建逻辑接口：首先创建一个聚合接口（如Eth-Trunk）。
• 添加成员端口：将需要聚合的物理接口添加到此逻辑接口中。
• 启用LACP协议：在聚合接口上启用LACP协议，并进行必要的参数配置，如系统优先级和接口优先级。
• 形成聚合组：两端设备通过发送和接收LACPDU报文自动协商形成聚合组

五、关键点思考

进一步解析LACP的功能和重要性，需要考虑以下几个关键点：

1. 带宽扩展：通过聚合多个物理链路，LACP可以显著增加两台设备间的可用带宽。这种聚合链路的最大带宽是所有成员链路带宽的总和，相对于单条链路，这极大地拓宽了数据传输的“高速公路”。

2. 增强可靠性：当链路聚合组中的某条活动链路发生故障时，LACP能自动引导流量通过其他正常的活动链路传输，确保数据不丢失，从而提高网络的整体可靠性。

3. 负载均衡：LACP支持按预设规则在多条成员链路间分配流量，实现高效的负载分担，优化了各链路的使用率，避免了单一链路过载的可能性。

4. 动态配置能力：LACP能够在缺少人工干预的情况下，根据对端和本端的信息动态调整聚合成员端口的状态，减少了管理复杂性和人为错误的风险。

5. 故障检测与恢复：与传统的手工模式相比，LACP提供了更准确有效的故障检测机制，能够快速发现并隔离链路故障，确保数据的顺畅传输。

6. 互操作性：作为一种国际标准协议，LACP被广泛应用在不同厂商的网络设备中，保证了设备间的广泛兼容性和互操作性。
