华为认证实验：trunk配置

本文实验参考来源：《华为HCIA-Datacom认证实验指南》

▲需要领取本书资源，评论区告诉我

一、实验目的

• 配置交换机接口的Trunk

二、实验拓扑

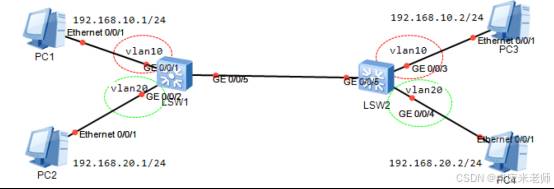

   实验拓扑如图所示。

runk的配置

三、实验步骤

（1）步骤1 ：PC机的IP地址配置

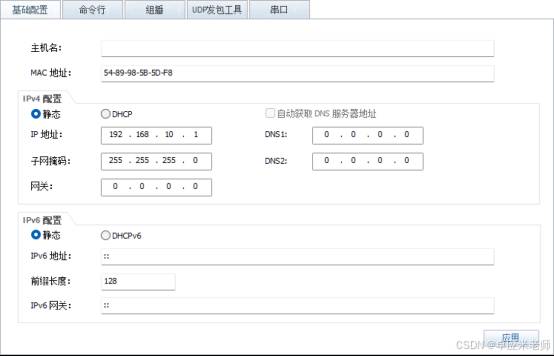

PC1的配置,如图所示：

在ipv4下选择静态配置，输入对应的ip地址以及子网掩码，然后点击应用。PC2、PC3、PC4同理，在这里就不在阐述了

在PC1上手动添加IP地址

PC2的配置如图：

在PC2上手动添加IP地址

PC3的配置：

在PC3上手动添加IP地址

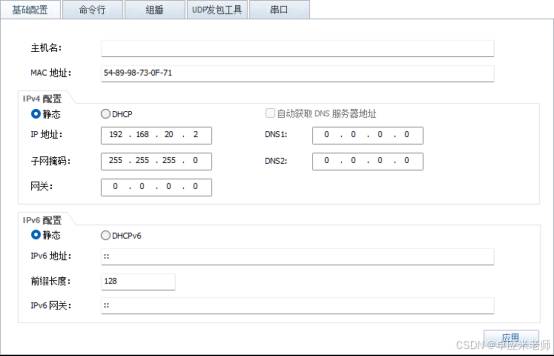

PC4的配置：

在PC4上手动添加IP地址

（2）步骤2 交换机VLAN的配置

LSW1的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW1

[LSW1]vlan batch 10 20

[LSW1]interface g0/0/1

[LSW1-GigabitEthernet0/0/1]port link-type access

[LSW1-GigabitEthernet0/0/1]port default vlan 10

[LSW1-GigabitEthernet0/0/1]quit

[LSW1]interface g0/0/2

[LSW1-GigabitEthernet0/0/2]port link-type access

[LSW1-GigabitEthernet0/0/2]port default vlan 20

[LSW1-GigabitEthernet0/0/2]quit

LSW2的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW2

[LSW2]vlan batch 10 20

[LSW2]interface g0/0/3

[LSW2-GigabitEthernet0/0/3]port link-type access

[LSW2-GigabitEthernet0/0/3]port default vlan 10

[LSW2-GigabitEthernet0/0/3]quit

[LSW2]interface g0/0/4

[LSW2-GigabitEthernet0/0/4]port link-type access

[LSW2-GigabitEthernet0/0/4]port default vlan 20

[LSW2-GigabitEthernet0/0/4]quit

（3）步骤3  设置TRUNK

LSW1的配置

[LSW1]interface g0/0/5

[LSW1-GigabitEthernet0/0/5]port link-type trunk //配置端口模式为trunk

[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 //配置trunk链路只允许vlan 10、20的数据通过

[LSW1-GigabitEthernet0/0/5]port trunk pvid vlan 1 //配置接口的缺省vlan，当接口转发不带标签的帧时，配置此命令会携带对应的缺省vlan标签，由于条命令是将缺省vlan改成1，设备默认所有接口就是vlan1，因此输入后无法看到配置效果，可以不做配置

[LSW1-GigabitEthernet0/0/5]quit

LSW2的配置

[LSW2]interface g0/0/5

[LSW2-GigabitEthernet0/0/5]port link-type trunk

[LSW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20

[LSW2-GigabitEthernet0/0/5]port trunk pvid vlan 1

[LSW2-GigabitEthernet0/0/5]quit

查看trunk

[LSW1]display vlan

The total number of vlans is : 3

-------------------------------------------------------------------------------

U: Up;         D: Down;         TG: Tagged;         UT: Untagged;

MP: Vlan-mapping;               ST: Vlan-stacking;

#: ProtocolTransparent-vlan;    *: Management-vlan;

-------------------------------------------------------------------------------

VID  Type    Ports

-------------------------------------------------------------------------------

1    common  UT:GE0/0/3(D)      GE0/0/4(D)      GE0/0/5(U)      GE0/0/6(D)

                GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)

                GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)

                GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)

                GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)

                GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/1(U)

             TG:GE0/0/5(U)

20   common  UT:GE0/0/2(U)

             TG:GE0/0/5(U)

VID  Status  Property      MAC-LRN Statistics Description

-------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001

10   enable  default       enable  disable    VLAN 0010

20   enable  default       enable  disable    VLAN 0020

以上输出可以看到，G0/0/5分别属于vlan10 和vlan 20，并且端口前面标识为TG，代表G0/0/5口能够转发vlan10和vlan20的数据，并且是以带标签的形式进行转发的。

4、实验调试

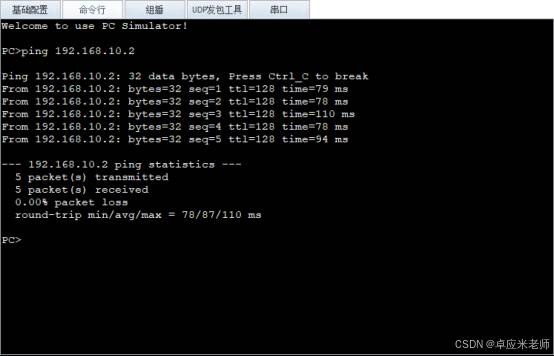

PC1访问PC3结果：

PC1上显示的ping程序测试信息

【技术要点】：

trunk接口接受和转发转发数据帖的方式如下：

1、接收数据帧

• Untagged数据帧，打上PVID，且VID在允许列表中，则接收；VID不在允许列表，则丢弃。
• Tagged数据帧，查看VID是否在允许列表中，在允许列表中，则接收；VID不在允许列表，则丢弃。

2、发送数据帧

• VID在允许列表中，且VID与PVID一致，则剥离标签发送。
• VID在允许列表，但VID与PVID不一致，则直接带标签发送。
• 不在允许列表中，则直接丢弃。
