eNSP(Enterprise Network Simulation Platform)是华为提供的一款网络仿真平台,它允许用户在没有真实设备的情况下进行网络实验和学习网络技术。eNSP可以模拟各种网络设备,如交换机、路由器、防火墙等,并支持创建多种网络拓扑结构。用户可以通过图形化界面进行操作,包括拓扑创建、设备配置、监控等。
eNSP(Enterprise Network Simulation Platform)是华为提供的一款网络仿真平台,它能够模拟各种网络设备,包括但不限于以下几类:
安装好eNSP后我们双击进入,可以看到如下的启动页面:
它展示了eNSP的一些主要功能和组件:
我们再来详细介绍一下顶部菜单的一些功能:

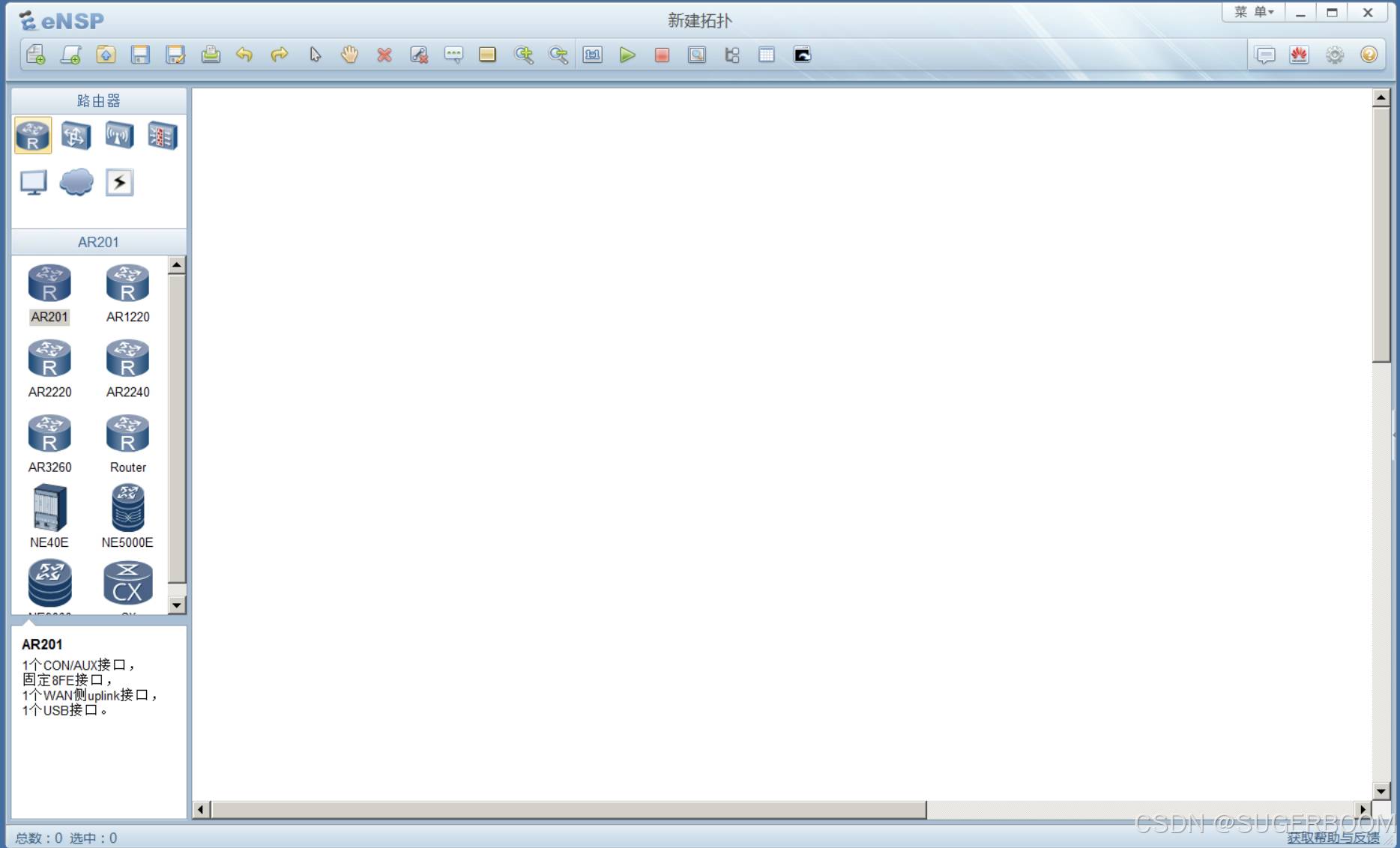

我们点击新建拓扑,来到如下实验页面:
在左侧,我们可以看到很多组件,包括路由器、交换机等,其下方还有更加详细的分类。现在我们来介绍一下这些组件,从左到右依次是:

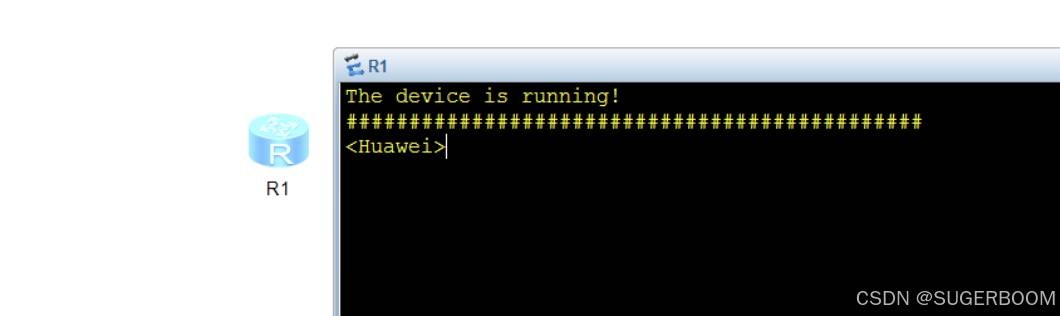

我们拖入一个路由器启动一下,打开CIL,显示###表示正在启动中,显示出<Huawei>表示加载完毕。
现在,我们来了解一下eNSP的基本配置:

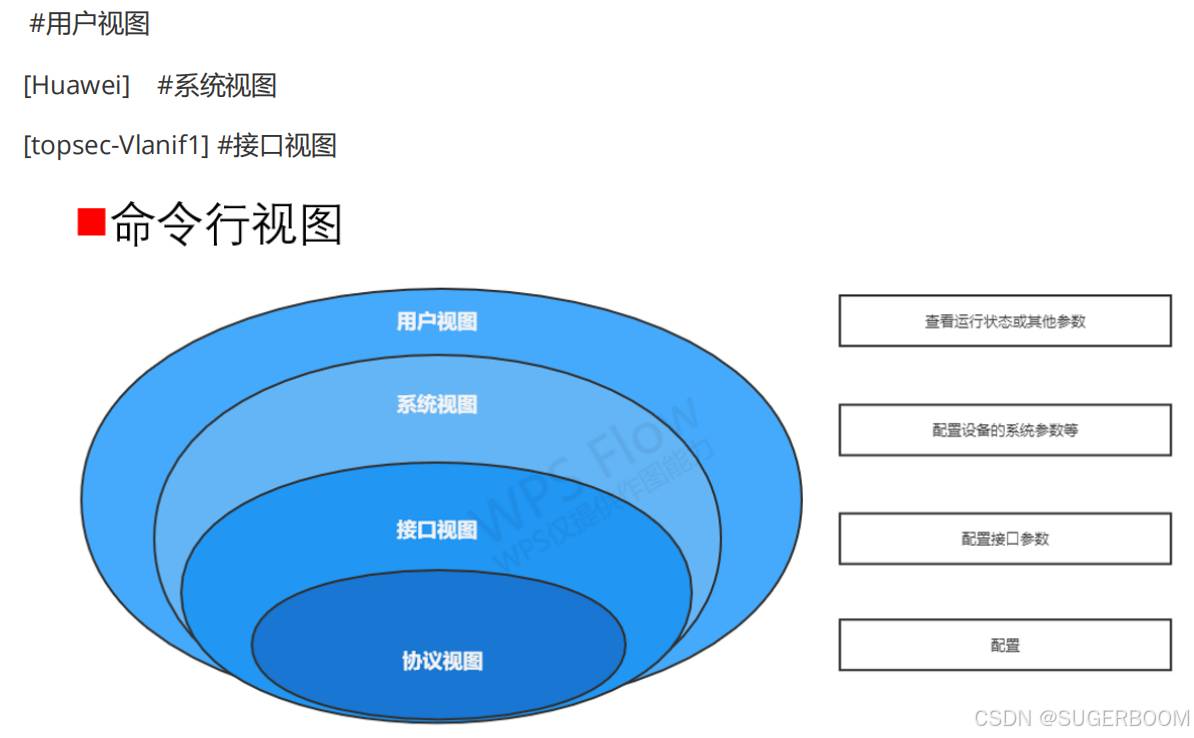

在eNSP中,用户视图、系统视图和接口视图是配置和管理设备时的不同的命令行模式:
system-view
命令进入系统视图,这是进行设备配置的主要视图。在系统视图中,用户可以配置设备的系统参数、设置VLAN、配置接口等。GigabitEthernet0/0/1
)可以进入接口视图,用于配置特定接口的参数,比如设置接口的IP地址、调整接口模式等。对于在不同视图间的切换:
CTRL+Z
。system-view
命令可以切换到系统视图。Ethernet
开头,后面跟随接口类型和编号。以 E
开头的通常是百兆接口,以 G
开头的通常是千兆接口。例如,启动设备后默认为用户视图,用户视图是登录设备后的第一视图,权限较低,主要用于查看设备状态和执行一些基本操作。

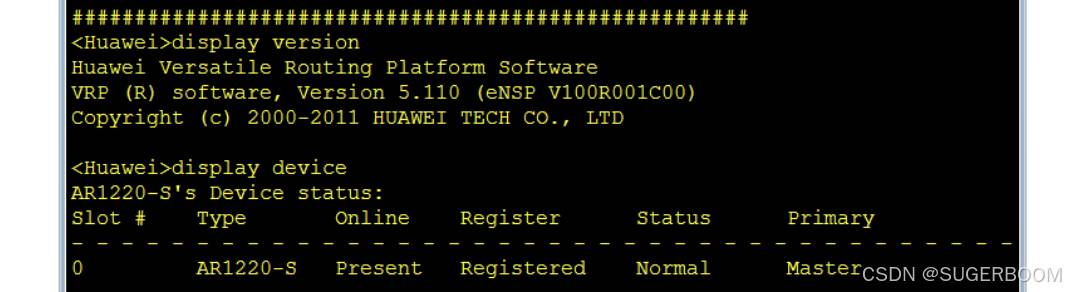

<Huawei> # 这是用户视图提示符
[Huawei] display version # 查看设备版本信息
[Huawei] display device # 查看设备资源使用情况
系统视图用于配置设备的基本系统参数,如主机名、登录用户、系统服务等。

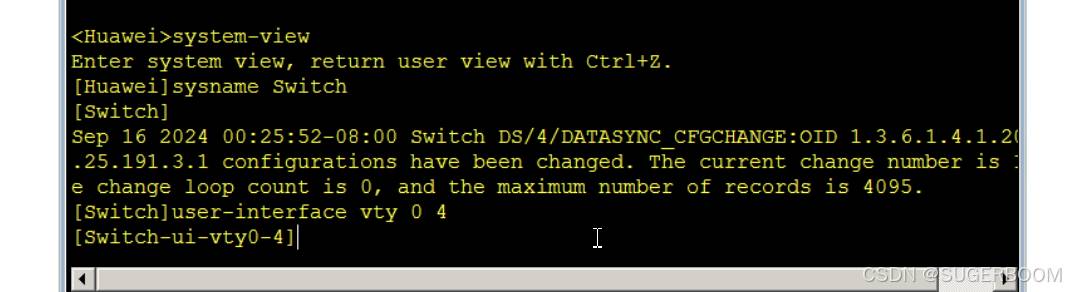

<Huawei> system-view # 进入系统视图
或直接输入sys进入系统视图
[Huawei] sysname Switch # 设置设备名称为Switch
[Huawei] user-interface vty 0 4 # 进入虚拟终端配置
[Huawei-vty0-4] authentication-mode password # 设置密码验证模式
[Huawei-vty0-4] set password simple Huawei@123 # 设置登录密码
接口视图用于配置特定接口的参数,如IP地址、链路状态、双工模式等。
[Huawei] interface GigabitEthernet0/0/1 # 进入GE0/0/1接口视图
[Huawei-GigabitEthernet0/0/1] ip address 192.168.1.2 255.255.255.0 # 配置IP地址
[Huawei-GigabitEthernet0/0/1] undo shutdown # 启用接口
协议视图用于配置网络协议,如静态路由、RIP、OSPF等路由协议。
[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.1.1 # 配置默认路由
[Huawei] rip # 进入RIP协议视图
[Huawei-rip] network 192.168.1.0 # 宣告直连网段
[Huawei-rip] version 2 # 设置RIP版本为2

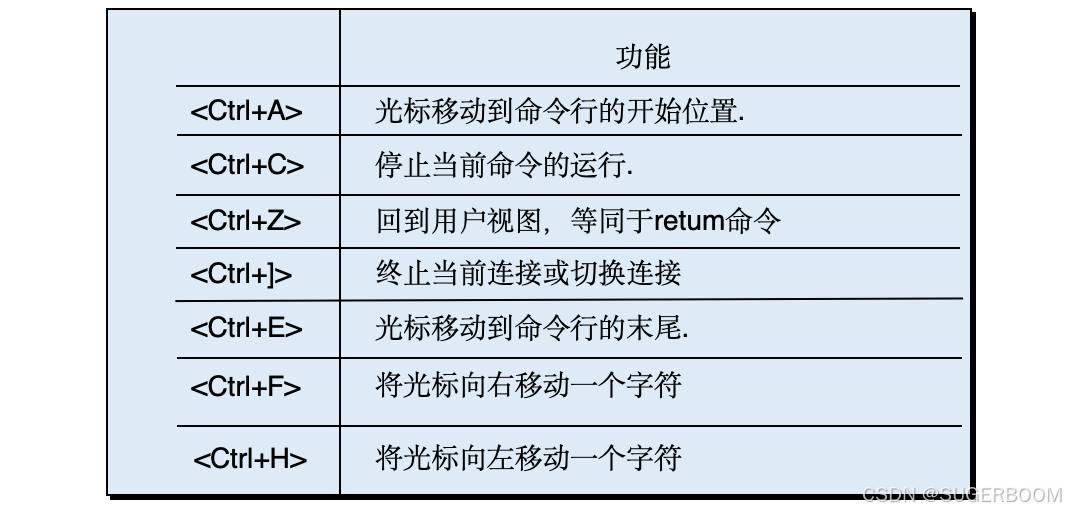

除Ctrl+z外,还有一些方便的快捷键:
eNSP还有一些常用设置:如配置控制台接口(Console口)等。Console口是用于本地访问网络设备的物理接口,通常用于初始配置或紧急故障排除。

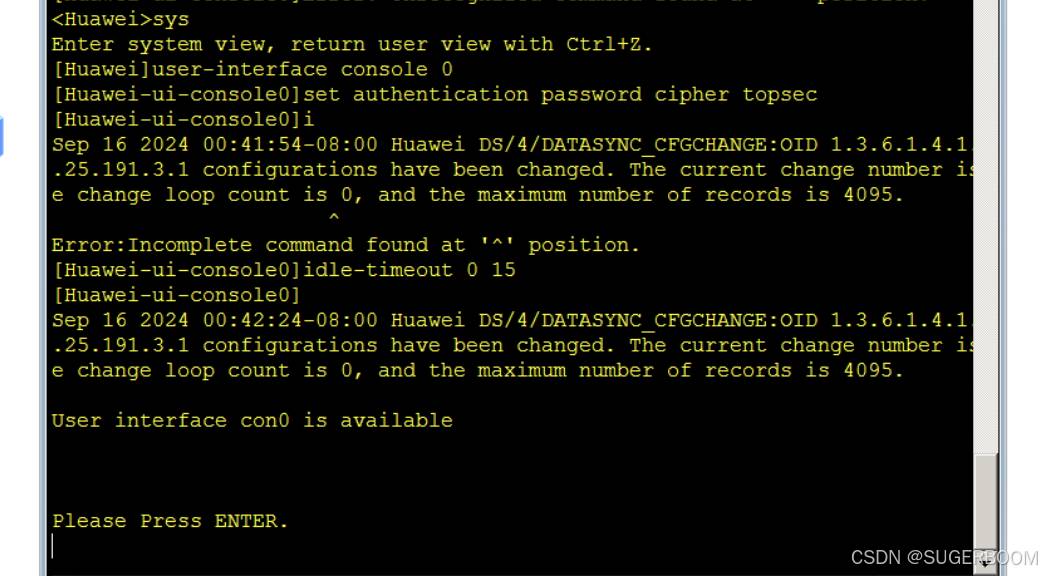

首先我们进入控制台接口配置模式
user-interface console 0
//这条命令用于选择交换机上的控制台接口进行配置。console 0指的是控制台接口,不同设备的控制台接口编号可能不同。
设置认证模式为密码认证
authentication-mode password
//这条命令将控制台接口的认证模式设置为密码认证,意味着在通过Console口访问设备时需要输入正确的密码。
设置控制台的接口(例如设置为topsec)
set authentication password cipher topsec
//这条命令用于设置控制台接口的密码。cipher关键字表示密码是加密的,topsec是设置的密码。在实际配置中,出于安全考虑,通常会使用加密密码。
设置空闲超时
idle-timeout 0 15
//这条命令配置了控制台接口的空闲超时时间为15秒。如果15秒内没有检测到任何操作,系统将自动登出,返回到登录提示符,这有助于防止未经授权的访问。
这些步骤的目的是增强设备的安全性,确保只有拥有正确密码的用户才能通过控制台接口访问设备
eNSP还有很多其他操作,如设置时间时区、显示系统运行配置信息、配置IP地址等等,这里暂不一一演示,具体用法可参考官方文档。
下面我们来做一个小的交换机实验,大概演示一下eNSP的主要用法。
现在你想要通过Telnet从交换机sw1(作为客户端)登录到交换机sw2(作为服务端)。以下是详细的步骤:

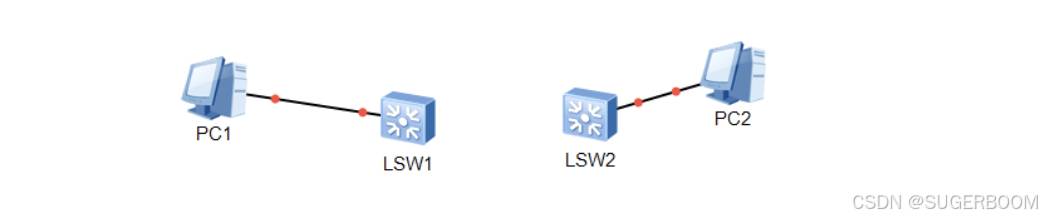

要在eNSP中模拟上述Telnet连接实验,你需要将以下设备拖入eNSP的工作区域:

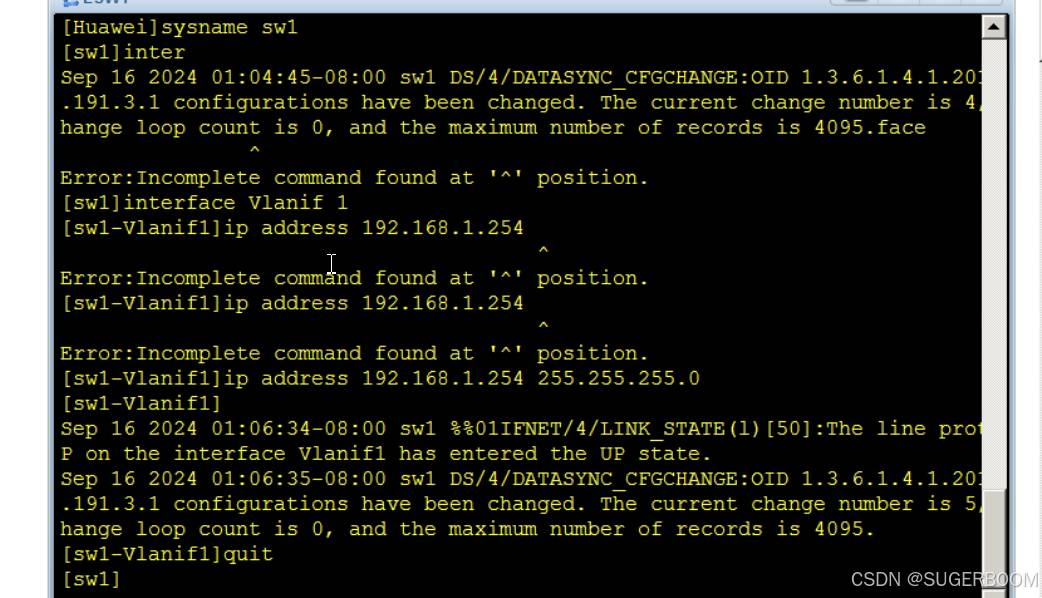

现在我们在sw1上配置Telent客户端
[sw2] sysname sw2 # 给设备起一个名字
[sw2] interface Vlanif 1 # 进入VLAN接口配置模式
[sw2-Vlanif1] ip address 192.168.1.1 24 # 配置IP地址和子网掩码
[sw2-Vlanif1] quit # 退出接口配置模式
PS:我感觉eNSP有些不灵敏,键盘经常按不上去,也不知道是他的问题还是我电脑的问题……
接下来我们来配置Telent客户端的VTY接口:

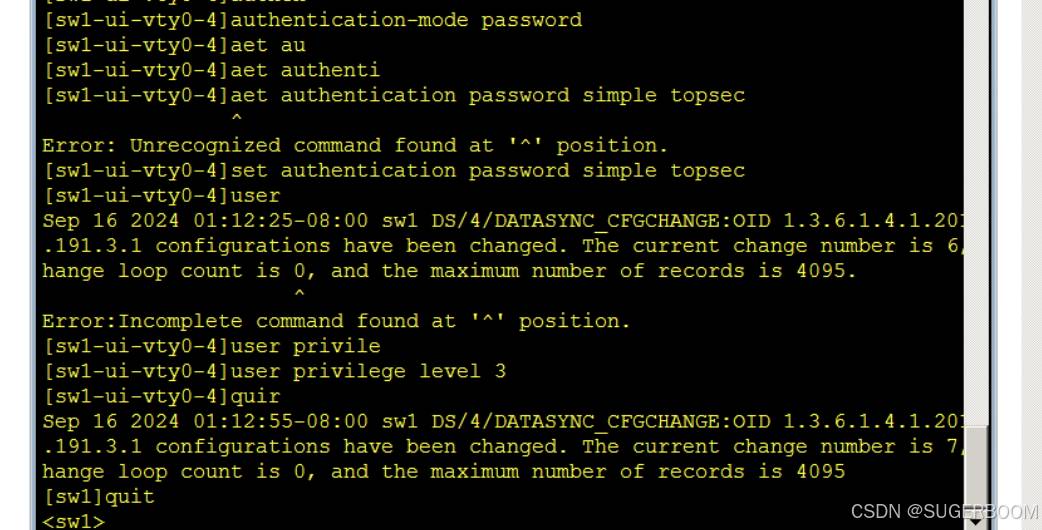

[sw1] user-interface vty 0 4 # 进入虚拟终端(VTY)用户界面配置模式
[sw1-ui-vty0-4] authentication-mode password # 设置密码验证模式
[sw1-ui-vty0-4] set authentication password simple topsec # 设置登录密码
[sw1-ui-vty0-4] user privilege level 3 # 设置用户权限级别
[sw1-ui-vty0-4] quit # 退出VTY用户界面配置模式

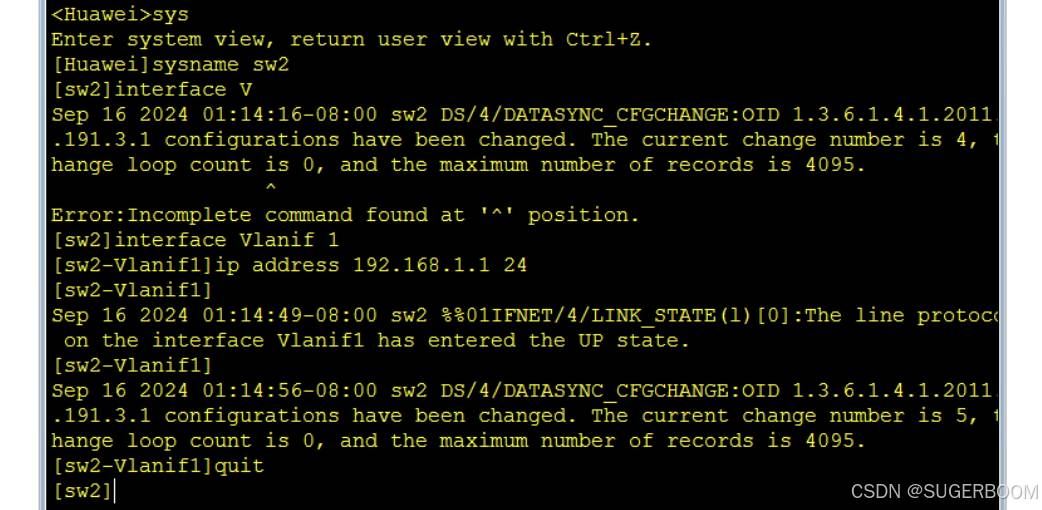

现在我们如法炮制在sw2上进行配置,先来配置VLAN接口IP地址:
[sw2] sysname sw2 # 给设备起一个名字
[sw2] interface Vlanif 1 # 进入VLAN接口配置模式
[sw2-Vlanif1] ip address 192.168.1.1 24 # 配置IP地址和子网掩码
[sw2-Vlanif1] quit # 退出接口配置模式
再来配置Telnet服务:

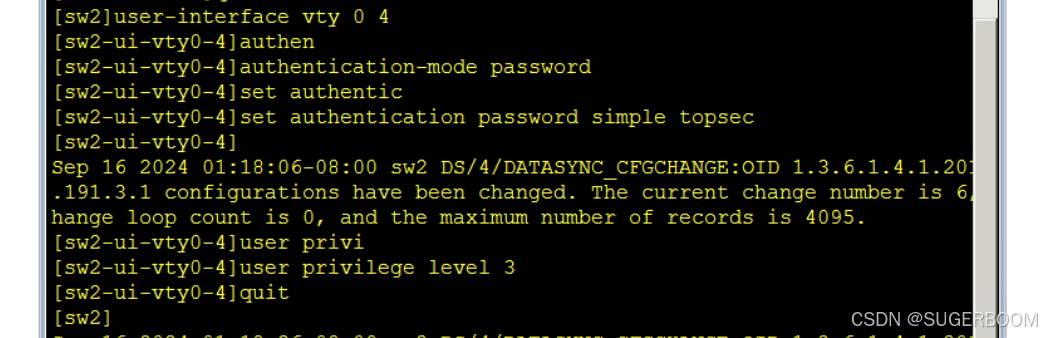

[sw2] user-interface vty 0 4 # 进入VTY用户界面配置模式
[sw2-ui-vty0-4] authentication-mode password # 设置密码验证模式
[sw2-ui-vty0-4] set authentication password simple topsec # 设置登录密码
[sw2-ui-vty0-4] user privilege level 3 # 设置用户权限级别
[sw2-ui-vty0-4] quit # 退出VTY用户界面配置模式
现在,我们来启动Telnet服务
[sw2] telnet server enable # 启用Telnet服务
最后,进行Telnet连接,在sw1上尝试Telnet到sw2:
连接成功,实验结束。
