hybrid接口实验配置

8.3.3 hybrid接口

1、实验需求

• 掌握VLAN的创建方法
• 掌握Access、Trunk和Hybrid类型接口的配置方法
• 掌握基于接口划分VLAN的配置方法

2、实验拓扑

实验拓扑如图8-19所示。

图8-19 hybrid端口配置

3、实验步骤

（1）配置终端设备的IP地址

PC1的配置，在ipv4下选择静态配置，输入对应的ip地址以及子网掩码，然后点击应用。PC2、server1同理，在这里就不在阐述了。

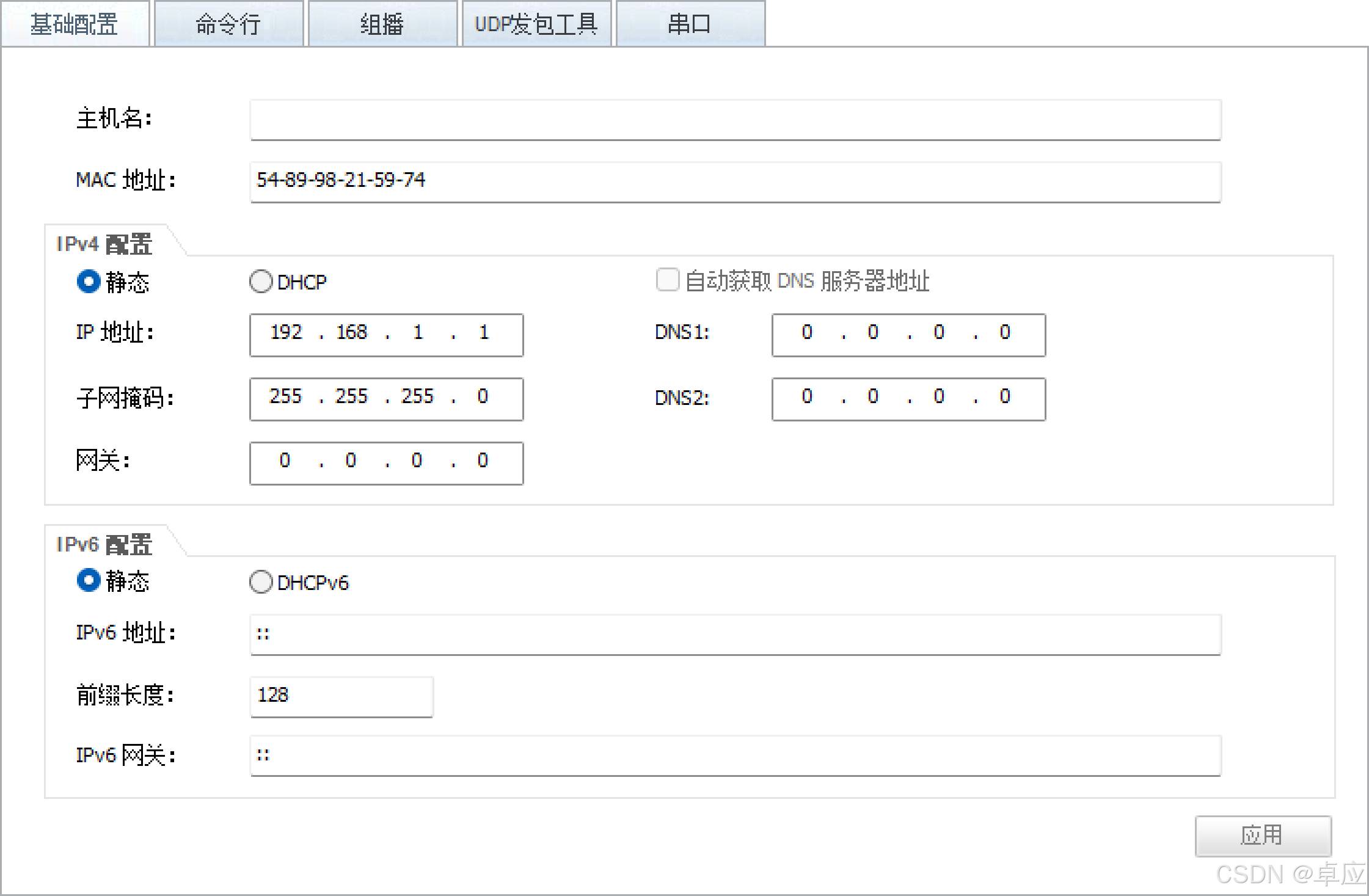

PC1的配置如图8-20所示：

                                      图8-20在PC4上手动添加IP地址

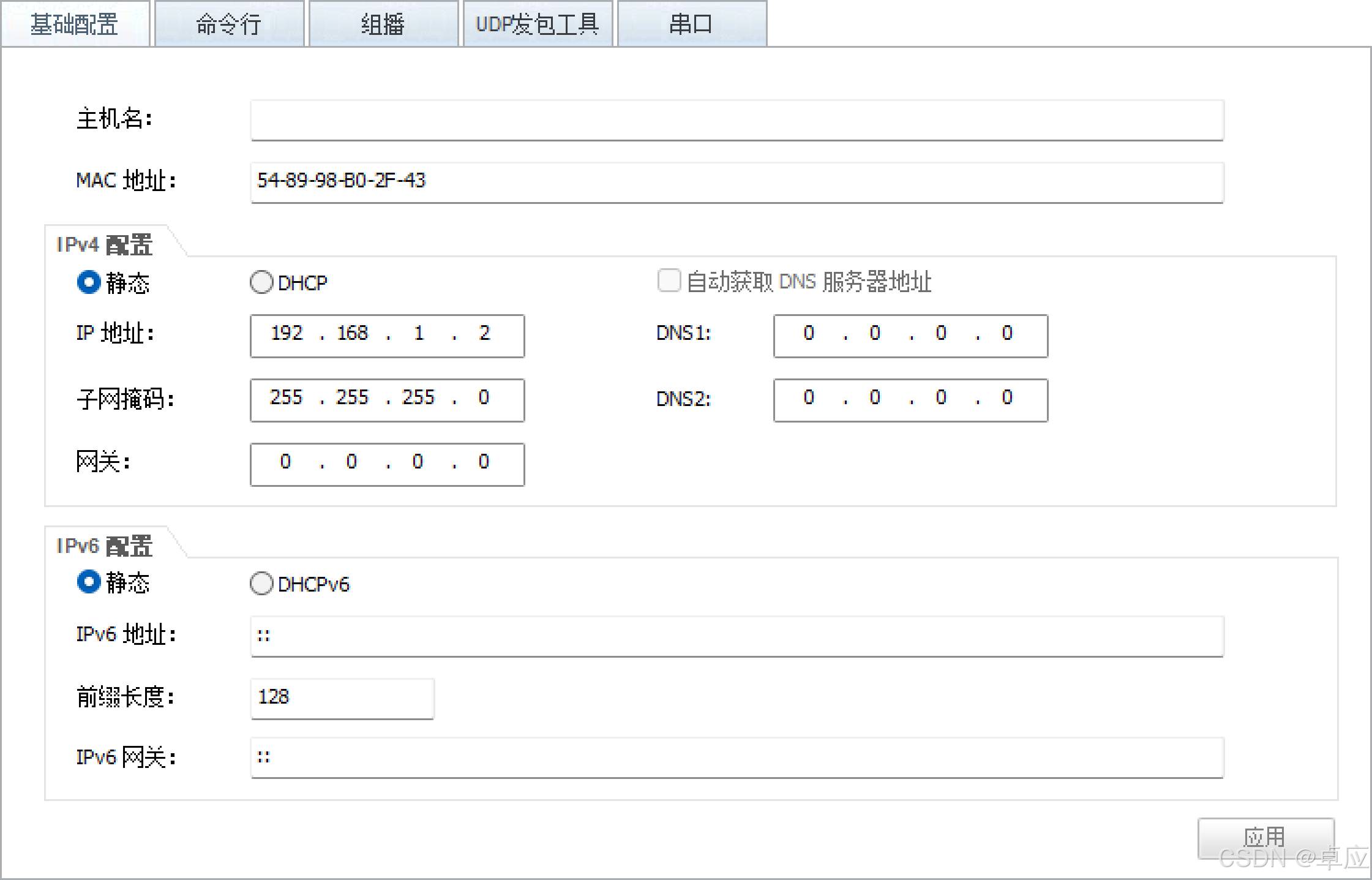

PC2的配置如图8-21所示：

   图8-21在PC4上手动添加IP地址

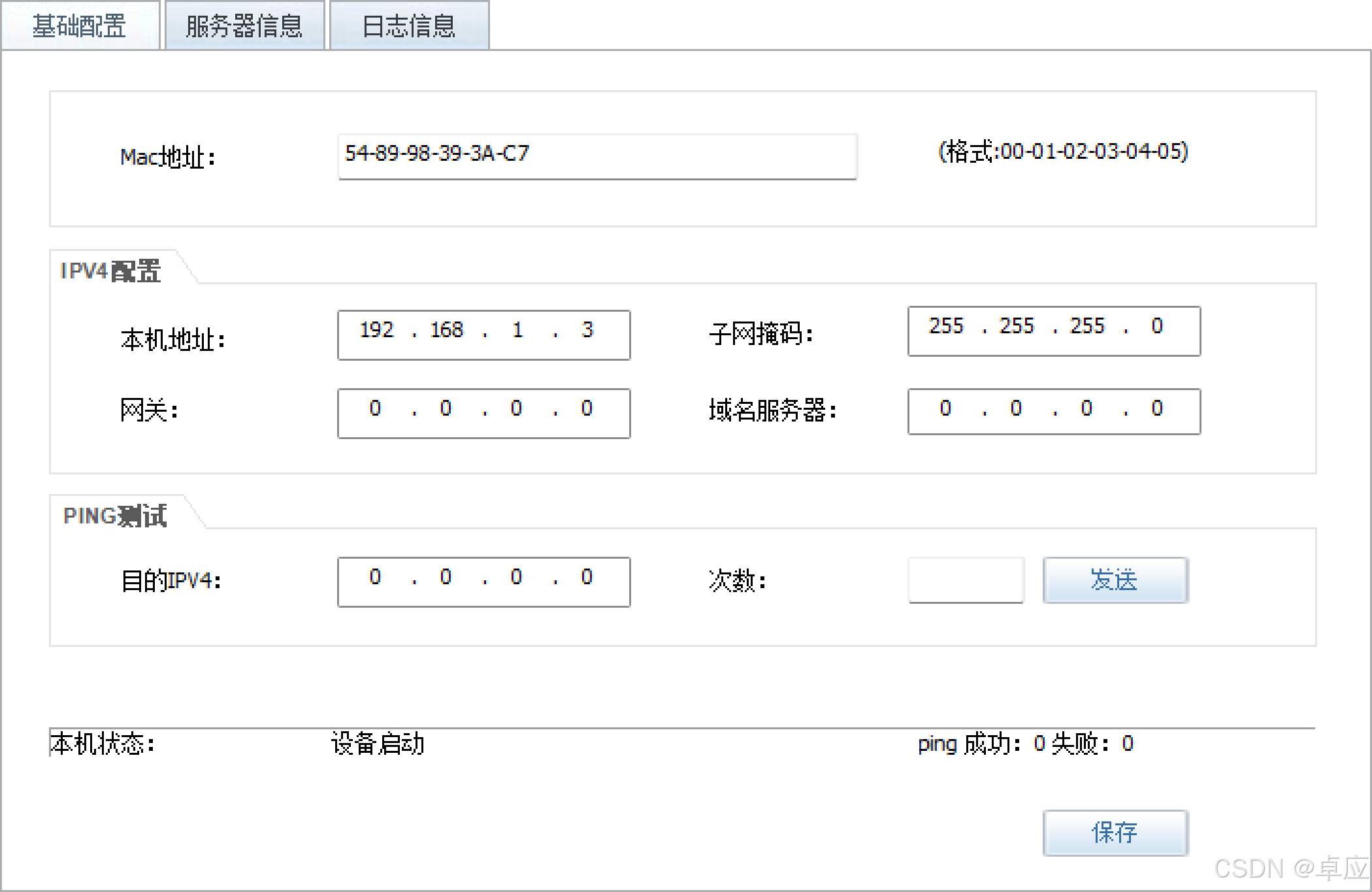

Server1的配置如图8-22所示：

                                    图8-22在Server1上手动添加IP地址

（2）在交换机LSW1和LSW2上创建VLAN

 LSW1的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW1

[LSW1]vlan batch 10 20 30  //创建vlan 10、20、30

LSW2的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname LSW2

[LSW2]vlan batch 10 20 30  //创建vlan 10、20、30

（3）交换机LSW1和LSW2之间的链路 设置成TRUNK

LSW1的配置

[LSW1]interface g0/0/5

[LSW1-GigabitEthernet0/0/5]port link-type trunk  //端口的类型为trunk

[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30  //允许VLAN10 、20、30通过

LSW2的配置

[LSW2]interface g0/0/5

[LSW2-GigabitEthernet0/0/5]port link-type trunk

[LSW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20 30

[LSW2-GigabitEthernet0/0/5]quit

（4） 设置hybrid

LSW1的配置

[LSW1]interface g0/0/1

[LSW1-GigabitEthernet0/0/1]port link-type hybrid  //配置端口类型为混合端口，华为设备默认的端口类型也为混合端口，此步骤可以省略

[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 30 //配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口

[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10 //配置端口的pvid为vlan 10

[LSW1-GigabitEthernet0/0/1]quit

[LSW1]interface g0/0/2

[LSW1-GigabitEthernet0/0/2]port link-type hybrid

[LSW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20

[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 30

[LSW1-GigabitEthernet0/0/2]quit

LSW2的配置

[LSW2]interface g0/0/1

[LSW2-GigabitEthernet0/0/1]port link-type hybrid

[LSW2-GigabitEthernet0/0/1]port hybrid pvid vlan 30

[LSW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 30

[LSW2-GigabitEthernet0/0/1]quit

【技术要点】

①port hybrid untagged vlan10 30的作用为当端口对数据包进行转发的时候，会将对应的vlan10、30标签剥离发送。

②port hybrid pvid vlan 10的作用为当端口接收到数据包时会为此数据打上对应的数据帧。

在上例中以PC1访问sever1为例，PC1的数据帧到达交换机sw1的G0/0/1口后，由于配置了port hybrid pvid vlan 10，此时交换机会为此数据包打上vlan10这个标签。由于sw1和sw2的直连接口配置了trunk并且放行vlan 10的数据通过，此时该数据帧的vlan标签不变会被sw2接收。sw2通过查询mac地址表将此帧发送到G0/0/1口，由于G0/0/1口配置了port hybrid untagged vlan 10 20 30，意味这sw2会把此数据帧的vlan10标签剥离掉发送给sever1，回包过程反之，从而实现不同vlan的数据通信。

4、实验调试

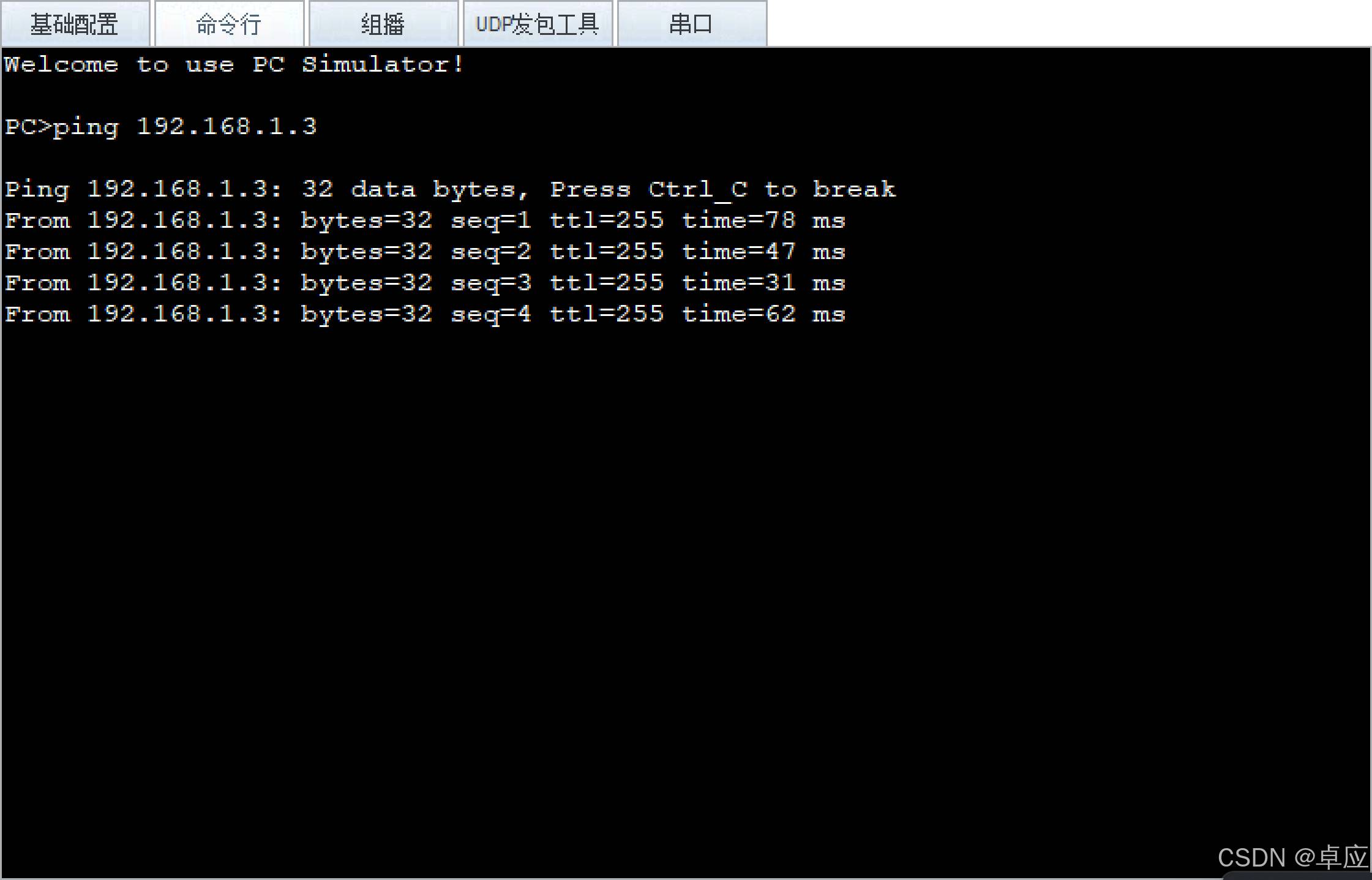

PC1访问server1,测试结果表明vlan10的设备能够访问vlan30，如图8-23所示：

                                  图8-23 PC1上显示的ping程序测试信息

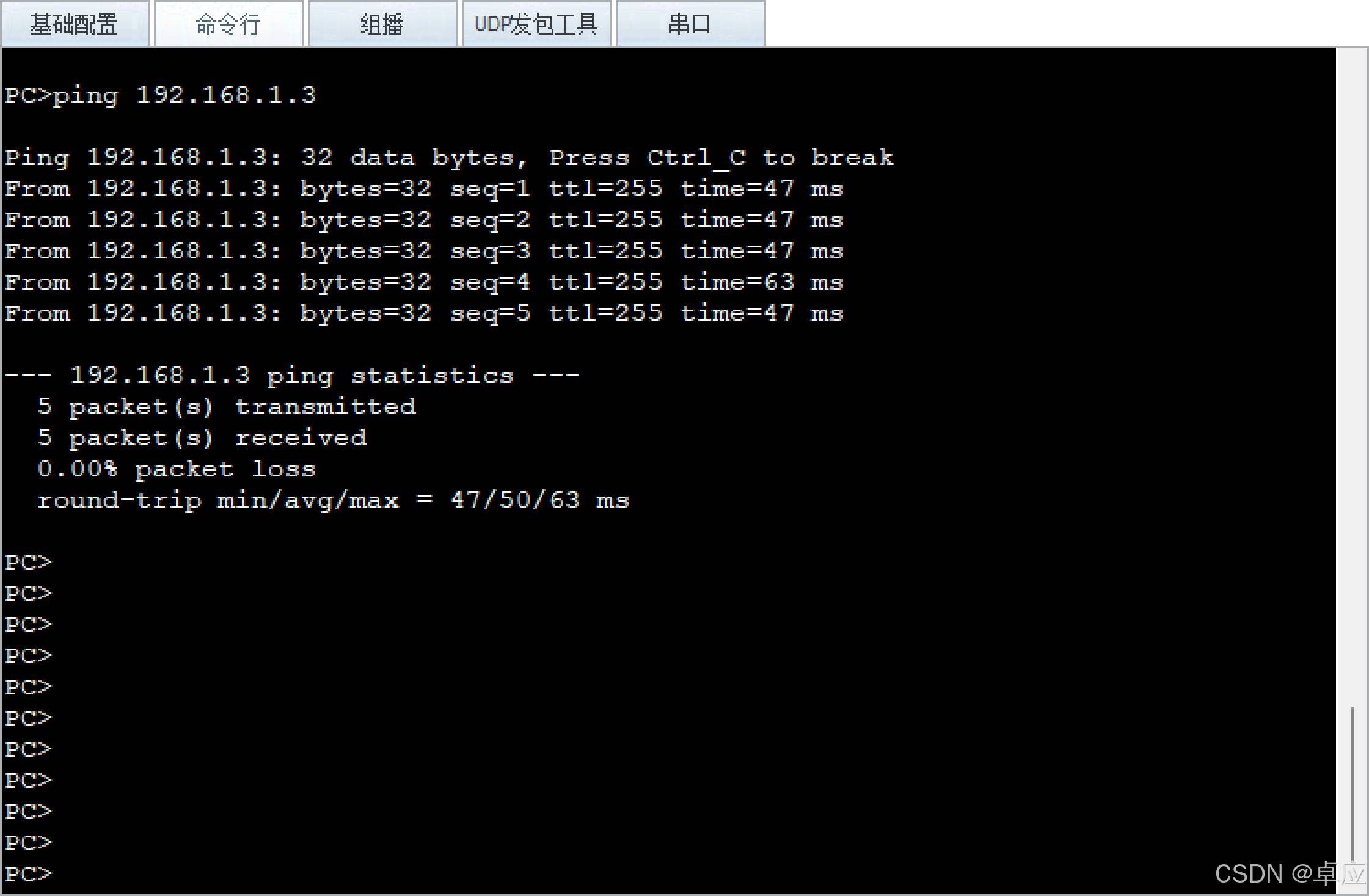

PC2访问server1，测试结果表明vlan20的设备能够访问vlan30，结果显示如图8-24所示：

                                             图8-24 PC2上显示的ping程序测试信息

【技术要点】

hybrid接口接收和转发数据帧的方式如下：

1、接收数据帧

• Untagged数据帧，打上PVID，且VID在允许列表中，则接收；VID不在允许列表中，则丢弃。
• Tagged数据帧，查看VID是否在允许列表中，在允许列表中，则接收；VID不在允许列表，则丢弃。

2、发送数据帧

• VID不在允许列表中，直接丢弃。
• VID在Untagged列表中，剥离标签发送。
• VID在Tagged列表中，带标签直接发送

• 本文出自作者的《HCIA Datacom学习指南》
