第三节课来啦

小伙伴们久等了，第三节课和第四节课放一起了回顾都是我们上一节课的知识，我也整理出来了，大家需要操作和仔细观看，第四节课的回顾我也放着了，如果大家需要eNSP的下载链接可以私信我哦。一定要操作，我们现在都是操作，切记操作最重要！！！！1

回顾

1.接口：RJ-45,光网卡

2.介质:双绞线、光纤

1）双绞线：UTP(非屏蔽)、STP（屏蔽）

Cat5,cat5e,cat6,cat7

2）光纤：单模、多模

3.eNSP模拟程序的使用

4.交换组网

5.华为交换机配置视图

6.基本配置命令

1)设置conslole超时时间

[S1]user-interface console 0

[S1-ui-console0]idle-timeout 1

2)恢复出厂默认

<S1>reset saved-configuration

Warning: The action will delete the saved configuration in the device.

The configuration will be erased to reconfigure. Continue? [Y/N]:提示是否删除已保的配置

<S1>reboot

注：执行重启命令后先输入N不保存，然后输入y重启

3)取消console口令

[Huawei]user-interface console 0

[Huawei-ui-console0]undo set authentication password取消密码

4）改变语言模式为中文

<Huawei>language-mode Chinese改变语言模式为中文

5）（辟邪剑谱）

<Huawei>u t m关闭日志提示

<Huawei>dis ver显示版本

<Huawei>dis cu查看当前配置信息

<Huawei>sy进入系统视图

[Huawei]sy S1更改设备名为S1

[S1]int g0/0/2进入接口

[S1-GigabitEthernet0/0/2]sh禁用接口

[S1-GigabitEthernet0/0/2]undo sh启用接口

Ctrl+z返回用户视图

[S1]user-in co 0 进入console口

[S1-ui-console0]auth p 启用认证

[S1-ui-console0]set a p c 123 设置密码

[S1-ui-console0]ret返回到用户视图

<S1>sa保存

<S1>quit

Please Press ENTER.

Login authentication

Password: 输入密码123

[S1]user-in co 0进入console口

[S1-ui-console0]i 1440设置超时时间24小时

<S1>res sa

Warning: The action will delete the saved configuration in the device.

The configuration will be erased to reconfigure. Continue? [Y/N]:y 确认恢复

<S1>reboot

next startup:, Continue?[Y/N]:n 不保

System will reboot! Continue?[Y/N]:y 重启

今日内容

1.远程管理交换机



1）优点：通过网络方便管理网络设，不需要到设备旁边

2）配置交换IP地址（管理IP）

<Huawei>system-view

[Huawei]interface Vlanif 1进入vlan1

[Huawei-Vlanif1]ip address 192.168.1.100 255.255.255.0配置IP地址及掩码

[Huawei-Vlanif1]undo shutdown

3)配置远程访问密码

[Huawei]user-interface vty 0 4 （进入远程登录配置视图）配置允许5个终端远程管理

[Huawei-ui-vty0-4]set authentication password cipher 456 配置远程管理密码

[Huawei-ui-vty0-4]user privilege level 3 设置权限

注：level 3 表示管理级

4）客户端远程登录被管理的交换机

再添加一台新交换机与被远程管理的交换机连到一起

配置管理IP：192.168.1.10

<Huawei>telnet 192.168.1.100

根据提示输入远程管理密码

进入系统视图更改交换机名

注：telnet 远程管理协议，端口号 23

2.路由器

1）路由：数据从一个网络到另外一个网络之间转发数据包的过程称为路由

2）路由器：连接不同的网络，实现不同网段之间的通信

3）路由表：路由器选择数据传输路径的依据

4）路由器的工作原理

路由器接收数据包

检查数据包中的目标IP

在路由表中查找与目标IP相匹配的路由条目

路由表中找到与目标相匹配的路由条目后，按照此条目所指的方向将数据转发出去

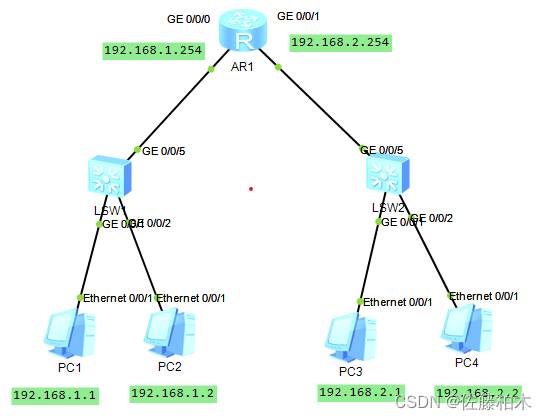

3.配置直连网段的通信



1）配置路由器接口IP

[Huawei]sysname R1  更改路由器名为R1

[R1]interface GigabitEthernet 0/0/0 进入路由器的G0/0/0接口

[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1-GigabitEthernet0/0/0]quit

[R1]interface GigabitEthernet 0/0/1 进入路由器的G0/0/1接口

[R1-GigabitEthernet0/0/0]ip address 192.168.2.254 255.255.255.0

2)配置主机IP与网关

配置PC1的IP 地址192.168.1.1、网关地址：192.168.1.254

配置PC2的IP 地址192.168.1.2、网关地址：192.168.1.254

配置PC3的IP 地址192.168.2.1、网关地址：192.168.2.254

配置PC4的IP 地址192.168.2.2、网关地址：192.168.2.254

3）测试连能性

PC1主机 ping  192.168.2.1

4)查看路由表

<R1>display ip routing-table
