HCIP—MSTP(多生成树协议)

2024-12-05 23:09:53 网络设备调试 27 ℃ 0 评论

目录

一、MSTP技术的背景

二 、MSTP(多生成树协议)的概述

三、MSTP的基本概念

四、MSTP的实验配置


MSTP的引入:单点故障——冗余——二层环路——STP——RSTP——MSTP

一、MSTP技术的背景

单生成树的弊端—部分VLAN路径不同

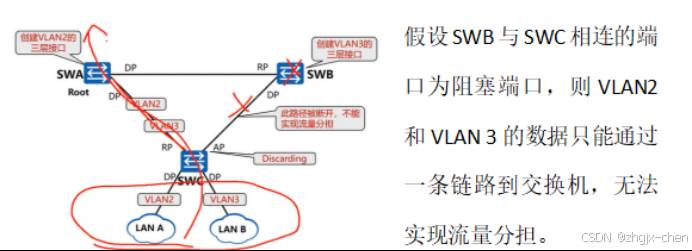

单生成树的弊端—无法实现流量分担

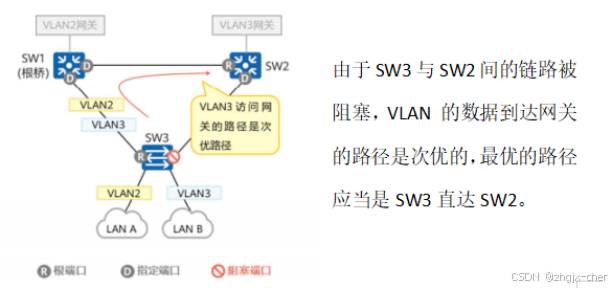

单生成树的弊端—次优二层路径

二 、MSTP(多生成树协议)的概述

①形成多棵无环路的树,解决广播风暴并实现冗余备份

②多生成树在VLAN间实现负载均衡,不同VLAN的流量按照不同路径转发;

③每棵生成树称为MST实例(MSTI,MST Instance);

④每个MST实例可以包含一个或者多个VLAN

基于MST实例计算出多棵生成树,实现负载分担;

⑥具有RSTP快速收敛的特性且兼容STP和RSTP。

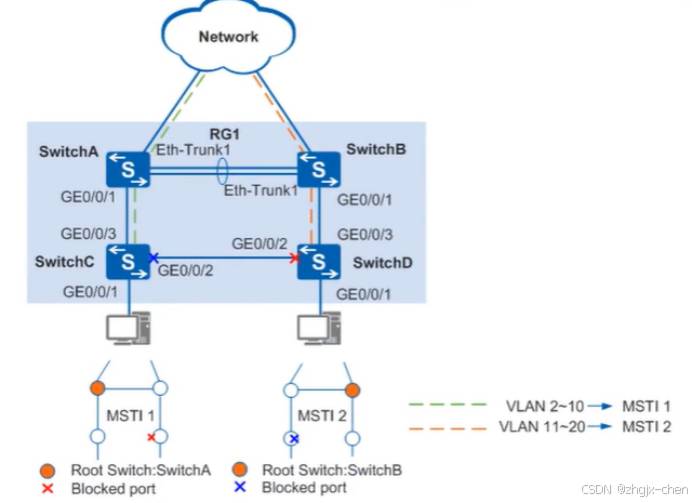

如图所示:经计算,最终生成两棵生成树

Instance1对应的生成树以SwitchA为跟交换设备,转发VLAN2-10的报文。

Instance2对应的生成树以SwitchB为跟交换设备,转发VLAN11-20的报文。

不同VLAN的报文沿不同的路径转发,实现了负载分担。

三、MSTP的基本概念

1.MSTP网络层次:

MSTP把一个交换网络划分成多个域,每个域内形成多棵生成树,生成树之间彼此独立。

2.MST region(多生成树域):

也称为MST域,有交换机网络中的堕胎交换设备以及它们之间的网段构成的,

MSTP网络中包含一个或者多个MST域,每个MST域中包含一个或多个多生成树实例(MSTI)。

3.同一个MST域的特点

都启动了MSTP

具有相同的域名

具有相同的VLAN到生成树实例映射配置

具有相同的MSTP修订级别配置

注:instance 0是缺省存在的,而且缺省时,华为交换机所有的VLAN都映射到了instance 0。

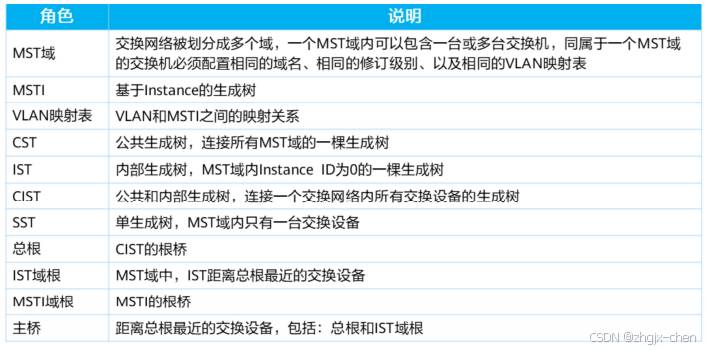

 MSTP中的一些角色

4.MSTP的端口角色

MSTP定义的所有端口角色包括:根端口、指定端口、Alternate端口、Backup端口、Master端口、域边缘端口和边缘端口。

端口角色

说明

根端口

在非根桥上,离根桥最近的端口是本交换机设备的根端口。

指定端口

指定端口是连接在非根桥上的端口,用于转发数据帧到根桥

Alternate端口

Alternate端口是备份端口,当主路径失效时,它会成为新的转发路径

Backup端口

是用于备份数据的端口,当主端口发生故障时,备份端口会接管数据传输任务

Master端口

通常指的是网络设备上的主控制端口,用于管理和配置设备

域边缘端口

位于网络的边缘,连接终端设备与其它MST或者SST的端口,起到桥梁作用

边缘端口

通常指网络边界上的端口,如接入层交换机上的端口,直接连接终端用户设备

5.MSTP的端口状态

MSTP端口状态与RSTP端口状态相同

Forwarding状态

即转发用户流量、学习MAC地址,又接收/发发送BPDU报文。

Learning状态

过度状态,端口接收/发送BPDU报文,不转发用户流量,但学习MAC地址。

Discarding状态

端口只接受BPDU报文,不学习MAC地址也不转发用户流量。

STP各版本的对比

协议名称

标准

特点

应用场景

STP

802.1D

形成一颗无环路的树,解决广播风暴并实现冗余备份,但收敛速度较慢

无需区分用户或业务流量。所有VLAN共享一棵生成树。

RSTP

802.1w

形成一颗无环路的树,解决广播风暴并实现冗余备份,收敛速度较快

MSTP

802.1s

形成多棵无环路的树,解决广播风暴并实现冗余备份,收敛速度较快

需要区分用户或业务流量,并实现负载分担。不同的VLAN通过不同的生成树转发流量,每棵生成树之间相互独立

四、MSTP的实验配置

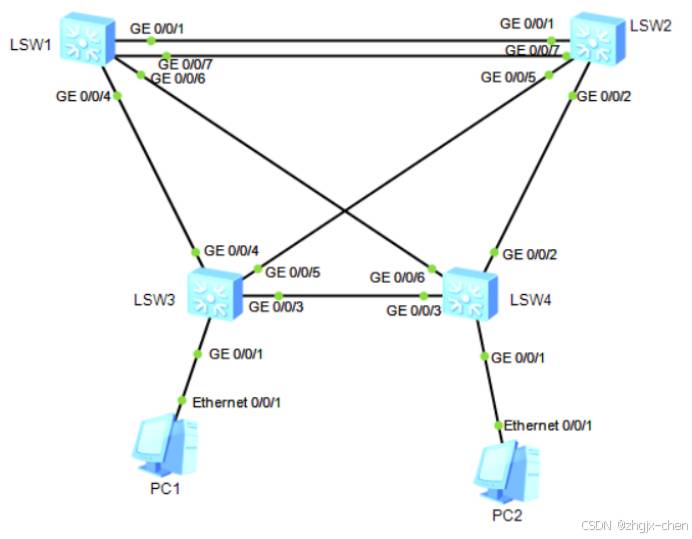

拓扑图

实验要求:

1.创建VLAN10 20 30 40 50 60 70 80并设置trunk模式;

2.配置MSTP;

3.配置主根网桥和备用根网桥;

4.查看实例1的接口角色和实例2的接口角色。

实验步骤:

创建vlan和设置trunk模式

LSW1

[LSW1]vlan batch 10 20 30 40 50 60 70 80

[LSW1]port-group 1                   #创建一个临时端口号为1,批量将接口配置

[LSW1-port-group-1]group-member g0/0/1

[LSW1-port-group-1]group-member g0/0/7

[LSW1-port-group-1]group-member g0/0/6

[LSW1-port-group-1]group-member g0/0/4

[LSW1-port-group-1]port link-type trunk

[LSW1-GigabitEthernet0/0/1]port link-type trunk

[LSW1-GigabitEthernet0/0/7]port link-type trunk

[LSW1-GigabitEthernet0/0/6]port link-type trunk

[LSW1-GigabitEthernet0/0/4]port link-type trunk

[LSW1-port-group-1]port trunk allow-pass vlan all

[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[LSW1-GigabitEthernet0/0/7]port trunk allow-pass vlan all

[LSW1-GigabitEthernet0/0/6]port trunk allow-pass vlan all

[LSW1-GigabitEthernet0/0/4]port trunk allow-pass vlan all

[LSW1-port-group-1]q

LSW2

[LSW2]vlan batch 10 20 30 40 50 60 70 80

[LSW2]port-group 1

[LSW2-port-group-1]gro

[LSW2-port-group-1]group-member g0/0/1

[LSW2-port-group-1]group-member g0/0/7

[LSW2-port-group-1]group-member g0/0/5

[LSW2-port-group-1]group-member g0/0/2

[LSW2-port-group-1]port link-type trunk

[LSW2-GigabitEthernet0/0/1]port link-type trunk

[LSW2-GigabitEthernet0/0/7]port link-type trunk

[LSW2-GigabitEthernet0/0/5]port link-type trunk

[LSW2-GigabitEthernet0/0/2]port link-type trunk

[LSW2-port-group-1]port trunk allow-pass vlan all

[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[LSW2-GigabitEthernet0/0/7]port trunk allow-pass vlan all

[LSW2-GigabitEthernet0/0/5]port trunk allow-pass vlan all

[LSW2-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[LSW2-port-group-1]q

LSW3

[LSW3]vlan batch 10 20 30 40 50 60 70 80

[LSW3]port-group 1

[LSW3-port-group-1]group-member g0/0/3

[LSW3-port-group-1]group-member g0/0/4

[LSW3-port-group-1]group-member g0/0/5

[LSW3-port-group-1]port link-type trunk

[LSW3-GigabitEthernet0/0/3]port link-type trunk

[LSW3-GigabitEthernet0/0/4]port link-type trunk

[LSW3-GigabitEthernet0/0/5]port link-type trunk

[LSW3-port-group-1]port trunk allow-pass vlan all

[LSW3-GigabitEthernet0/0/3]port trunk allow-pass vlan all

[LSW3-GigabitEthernet0/0/4]port trunk allow-pass vlan all

[LSW3-GigabitEthernet0/0/5]port trunk allow-pass vlan all

[LSW3-port-group-1]q

LSW4

[LSW4]vlan batch 10 20 30 40 50 60 70 80

[LSW4]port-group 1

[LSW4-port-group-1]gr

[LSW4-port-group-1]group-member g0/0/2

[LSW4-port-group-1]group-member g0/0/3

[LSW4-port-group-1]group-member g0/0/6

[LSW4-port-group-1]port link-type trunk

[LSW4-GigabitEthernet0/0/2]port link-type trunk

[LSW4-GigabitEthernet0/0/3]port link-type trunk

[LSW4-GigabitEthernet0/0/6]port link-type trunk

[LSW4-port-group-1]port trunk allow-pass vlan all

[LSW4-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[LSW4-GigabitEthernet0/0/3]port trunk allow-pass vlan all

[LSW4-GigabitEthernet0/0/6]port trunk allow-pass vlan all

[LSW4-port-group-1]q
配置MSTP

LSW1

[LSW1]stp enable   #启用stp

[LSW1]stp mode mstp     #设置stp模式为mstp

[LSW1]stp region-configuration    #进入MST域视图

[LSW1-mst-region]region-name hcip    #MSTP域名为hcip

[LSW1-mst-region]revision-level 1    #MST域的修订级别为1,默认的为0

[LSW1-mst-region]instance 1 vlan 10 30 50 70   #实例1关联10 30 50 70

[LSW1-mst-region]instance 2 vlan 20 40 60 80   # #实例2关联20 40 60 80

[LSW1-mst-region]active region-configuration  #激活MST域的配置

[LSW1-mst-region]q

LSW2、LSW3、LSW4的配置和LSW1类似,此处略

配置主根网桥和备用根网桥

LSW1

[LSW1]stp instance 1 root primary

[LSW1]stp instance 2 root secondary

LSW2

[LSW2]stp instance 1 root secondary

[LSW2]stp instance 2 root primary

配置边缘端口

LSW3

[LSW3]int g0/0/1

[LSW3-GigabitEthernet0/0/1]stp edged-port enable

[LSW3-GigabitEthernet0/0/1]

LSW4

[LSW4]int g0/0/1

[LSW4-GigabitEthernet0/0/1]stp edged-port enable

[LSW4-GigabitEthernet0/0/1]

实验调试

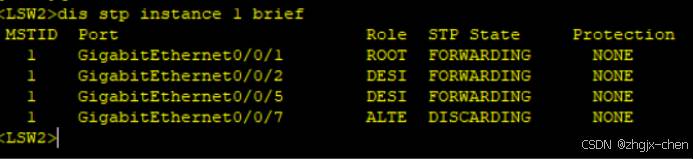

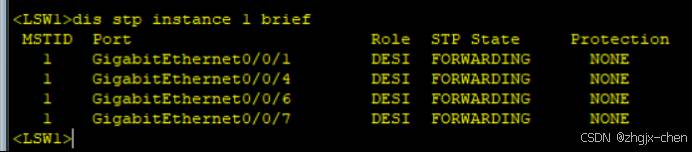

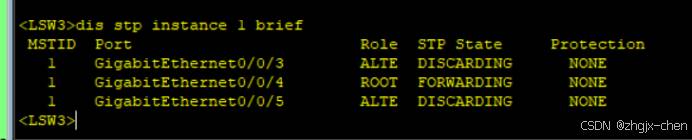

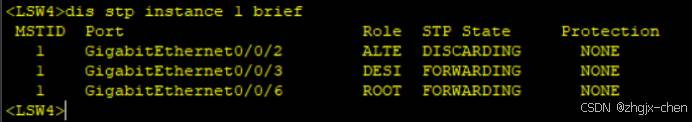

查看实例1的端口角色

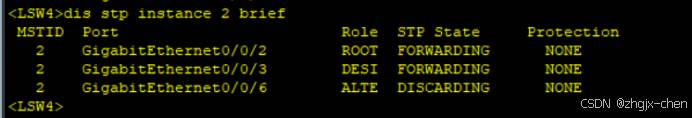

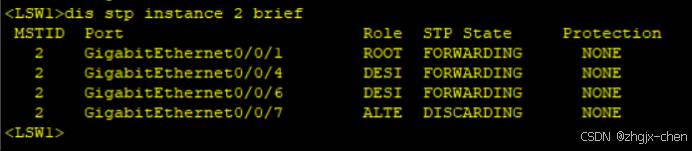

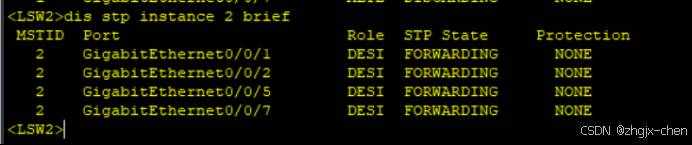

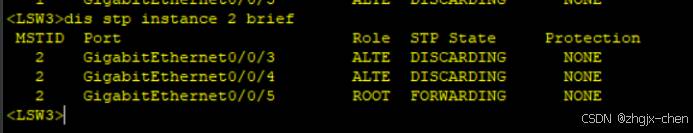

查看实例2的端口角色

五、总结

 总之,MSTP通过多生成树的设计,解决了传统STP和RSTP在处理冗余链路和负载均衡方面的不足,适用于需要高可靠性和负载分担的网络环境。
