【锐捷交换机】路由器/交换机连接及问题排查

2024-12-09 21:53:28 网络设备调试 23 ℃ 0 评论

准备好连接设备的工具:SecureCRT

通常连接交换机设备两种场景下,不同连接方式:
机房场景:控制台链接设备
个人PC:USB转串口链接设备

个人PC:

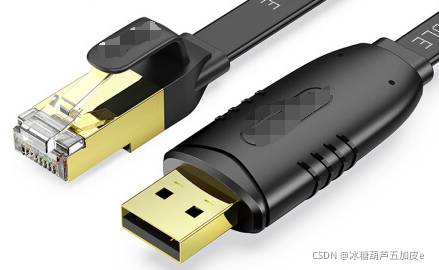

1.准备一条USB转串口的console线

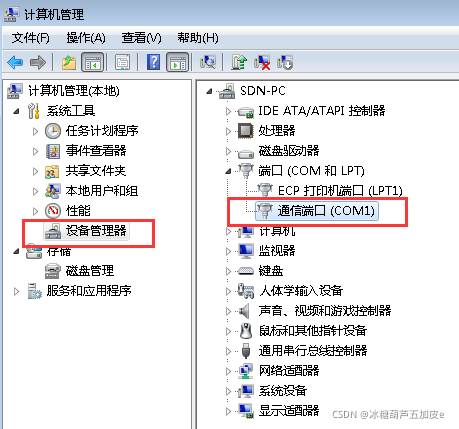

2.查看设备连接到电脑所属的com口


如果没有显示,则需要安装驱动
链接:https://pan.baidu.com/s/1SME-Z__rCNtZwYkPaeTTsQ
提取码:l0jc
或者找客服要一份

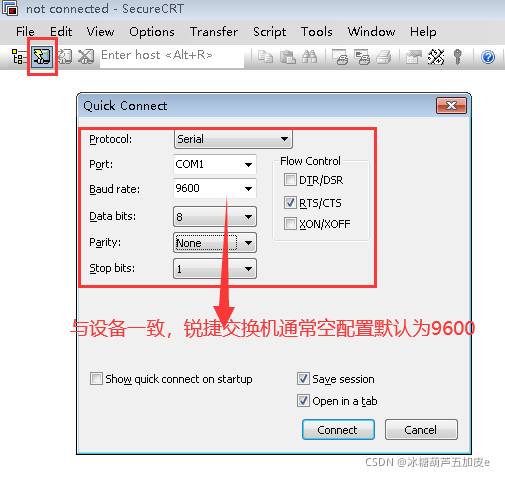

3.打开刚刚安装好的SecureCRT软件,通过com1口连接设备

如何查看这个波特率是多少?
登陆设备后,设备输入show run,拉到最后。如果没有显示,即默认配置不显示,为9600

控制台链接设备:

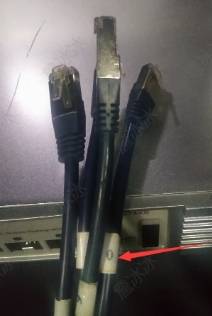

为了实现对交换机设备的远程登录控制,通过将六爪鱼(曾用名:八爪鱼)上的不同串口连接到设备中的console口(设备管理口),进行设备的统一管理。然后记录该控制线的标号(端口处均有标明)如:2001、2002、2003…。若未明确标明的则在原始数值上加1,如原来写着1,则为2002,为2,则为2003,比如下图中贴着0的即为2001。

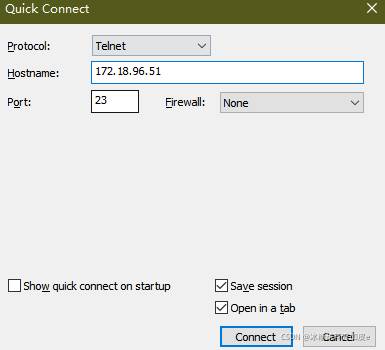

然后通过CRT登陆控制台

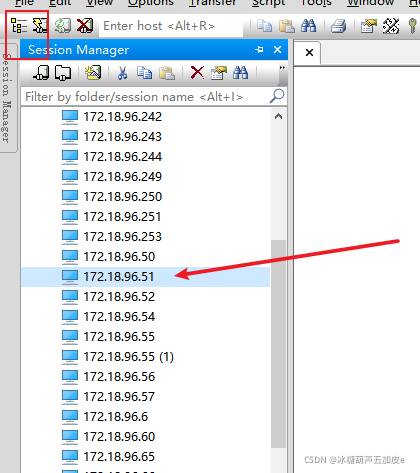

登陆成功后,可以在这里看到我们刚刚登陆的设备

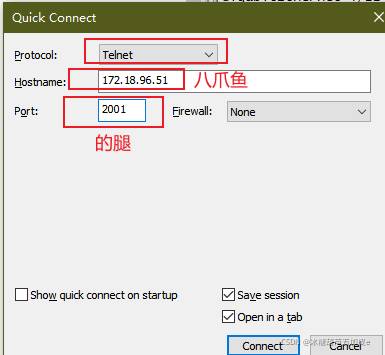

假设此时标号为0这条串口线,连接了S57这个设备,那我们要登陆查看S57设备,则

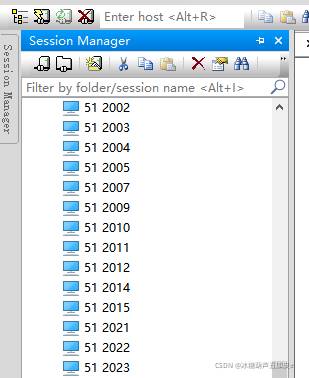

由于六爪鱼(曾用名:八爪鱼)有许多个串口,新生成的一个串口会变成172.18.96.51(1),所以我们可以通过右键,rename进行重命名,以此来区分。(这里的串口编号仅仅只是代表八爪鱼每条腿的名称,具体登陆的是哪个设备,还需要看这条腿拎的是哪个设备)

串口登不上设备?

情况一:可以连上,但是界面空白,不能输入

排除串口线有问题,修改波特率
如果将dut配置清空,即
ruijie#delete startup-config 或者 delete config.text
Do you want to delete [flash:/config.text]? [Y/N]:y
Delete success.
ruijie#reload
Reload system?(Y/N)y

此时dut的 console 0下speed会回到默认值9600,或者新搬来的设备波特率也是9600。这时候重启设备会导致设备一直处在重启状态,不能动。
1.用CRT去telent连接dut的六爪鱼(控制台)地址,端口号23。
举个栗子:如果交换机登录地址是192.168.100.100 2020
控制台(六爪鱼)登录地址:192.168.100.100 23

2.进入特权模式
RCMS(config)#line+八爪鱼连接dut的线号
RCMS(config-line)#speed 9600(修改成设备波特率一致)
去设备上回车看看就可以起来了

情况二:连不上

如果是这种情况

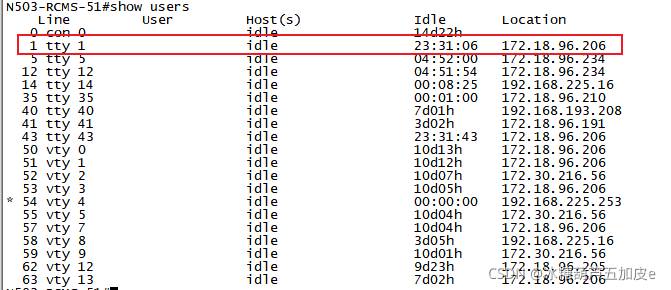

可以登陆控制台看是否有人占用,通过该命令清除
N503-RCMS-51#clear line tty 11

如果Idle状态是很多天,可能是控制台卡住,可以清掉
