环路即交换机下接网络形成环的拓扑结构,环路会造成内网广播风暴,会消耗交换机大量的CPU和线路带宽,严重时甚至可以造成设备死机,网络瘫痪。
环路检测即交换机通过周期性的发送广播数据包(具有特定字段),并且检测其他端口的数据包,如果收到该检测广播包,可以说明形成环路。交换机会启动环路预警和消除机制,防止形成内网广播风暴。

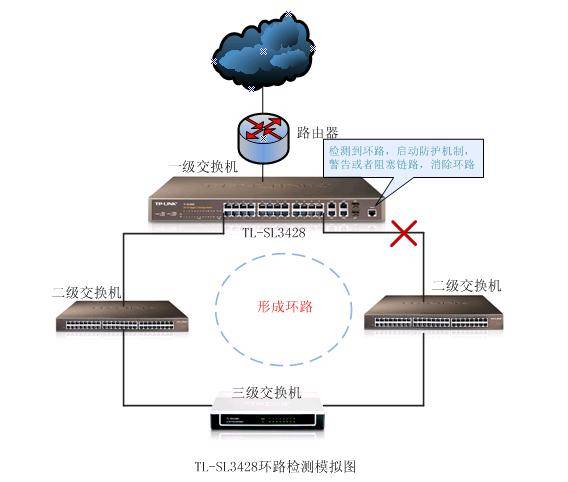

拓扑A:
拓扑B:
环路检测应用实例:某公司使用TL-SL3428交换机作为主交换机,下接多台非管理型交换机,由于网络比较庞大,容易形成环路,仅靠管理员维护检测以实现,需要开启环路检测,并且自动实现阻塞环路,提供预警。
环路检测设置
【1】二层交换>>环路检测 启用环路检测功能,设置环路监测间隔、自动回复时间、页面刷新时间等,具体数值可根据需要设置
