USB转RJ45串口调试线(console线)

2024-12-09 21:56:44 网络设备调试 82 ℃ 0 评论

USB转RJ45串口调试线(console线)

  • 1 介绍
    • 一般常用芯片
    • console线图示
  • 2 接线定义
  • 参考

1 介绍

Console接口是典型的配置接口。使用Console线直接连接至计算机的串口,利用终端仿真程序(一般使用Windows自带的“超级终端”)在本地配置路由器。 路由器的Console接口多为RJ-45接口,并标记有CONSOLE字样。
如h3c的ac和交换机就有。

一般常用芯片

  • 英国原装FT232芯片
  • 台湾PL2303芯片

console线图示

  • 一般配备的console线

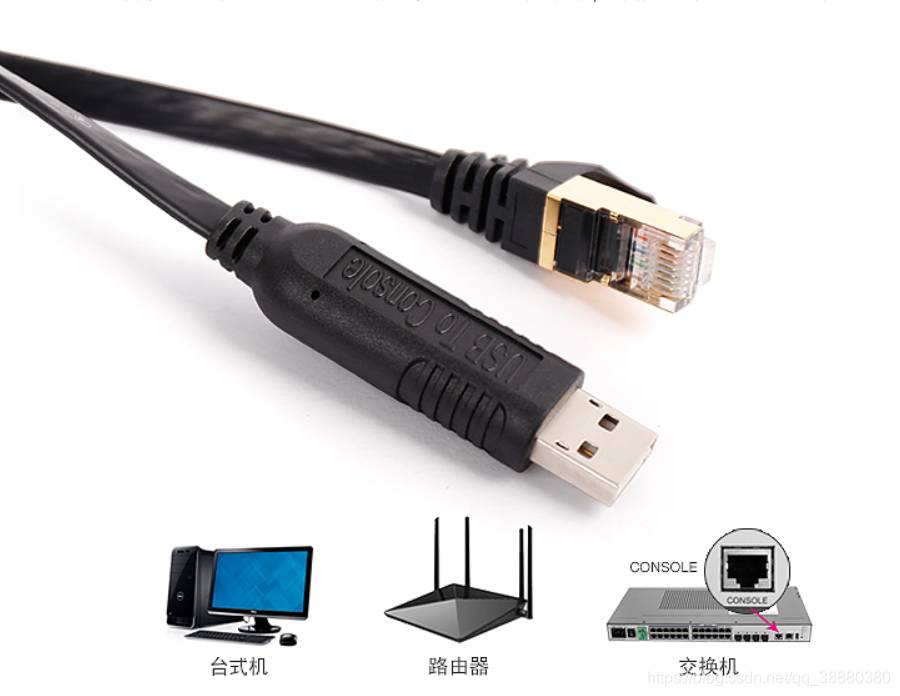

  • 方便调试的usb转RJ45的console线

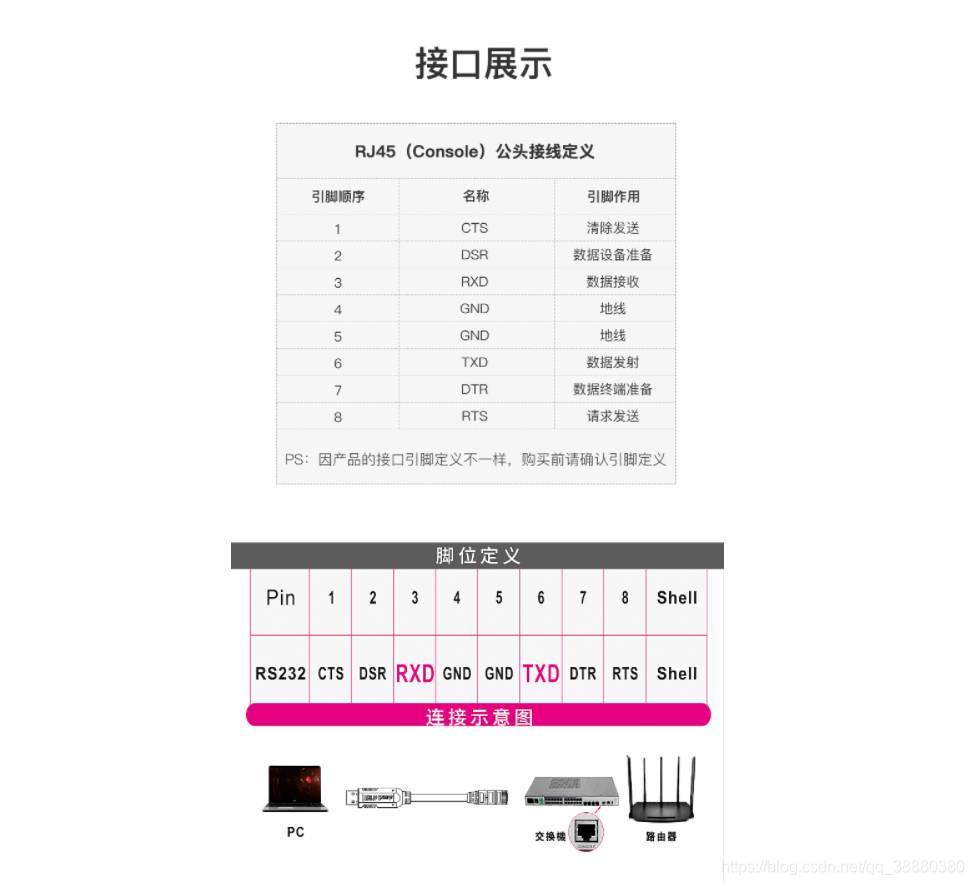

2 接线定义

参考

1、CONSOLE接口
2、USB转RJ45串口调试线如何更改COM口
3、z-tek–USB To RJ45调试线console控制线 - PL2303 Drive
