esp8266WiFi模块--AP模式调试教程

一.esp8266概述

ESP8266支持3种模式：

1.Station模式

    此模式下，该模块相当于一个用户，需要链接外部的WIFI，通过链接的WIFI进行与其他设备的通信；

2.AP模式

    此模式下，该模块相当于提供一个热点，创建一个小范围的局域网，凡是连接上的设备就能与其进行通信；

3.Station+AP混合模式

    该模式为 STA 模式与 AP 模式共存的一种模式，模块既能连接至其他 设备提供的无线网络，又能作为热点，供其他设备连接，以实现广域网与局域网的无缝切换， 方便操作使用。

三者的区别简单的说就是Station模式就是作为终端（电脑作为TCP服务区，esp8266作为客户端），AP模式就是作为路由器（电脑作为TCP客户端，esp8266作为服务器）。而Station+AP混合模式，就和路由器的无线桥接功能是一样的，既可以连接别的无线网，同时也可以自己作为路由器，具备二者功能，可以任意切换。

二.AP模式调试前的准备工作

• 所需工具：
•     1.ESP8266WiFi模块
•     2.USB转TTL硬件工具
•     3.串口驱动（CH340等）
•     4.串口调试助手（SSCON等）
•     5.网络调试软件（NetAssist）
• 硬件连接：(USB转TTL-----ESP8266)
• RX------TX
• TX------RX
•               VCC---VCC（3.3V）
• GND---GND
•         实物图如下所示：

1.

• 三.AP模式调试过程

1. 1.串口连接

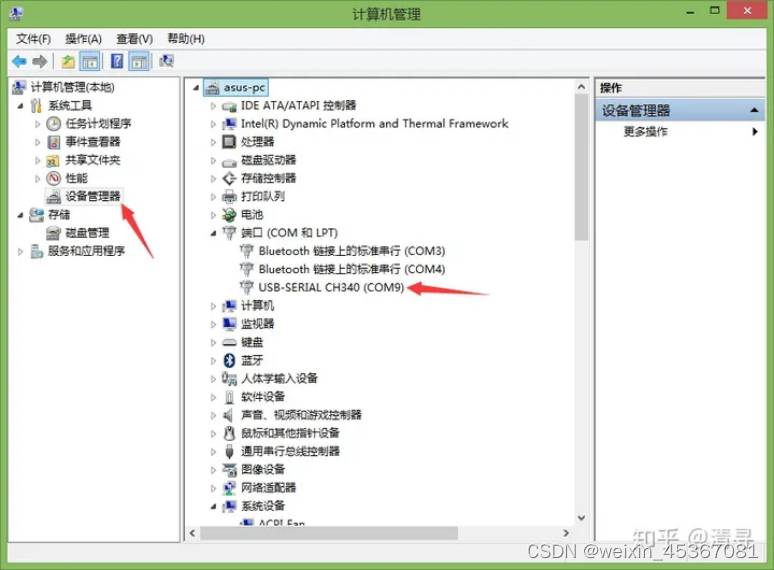

安装CH340驱动之后， USB转TTL设备接入电脑，在电脑中的设备管理器中会出现一个串口的 com 口，在串口调试软件中，选择该 com 口

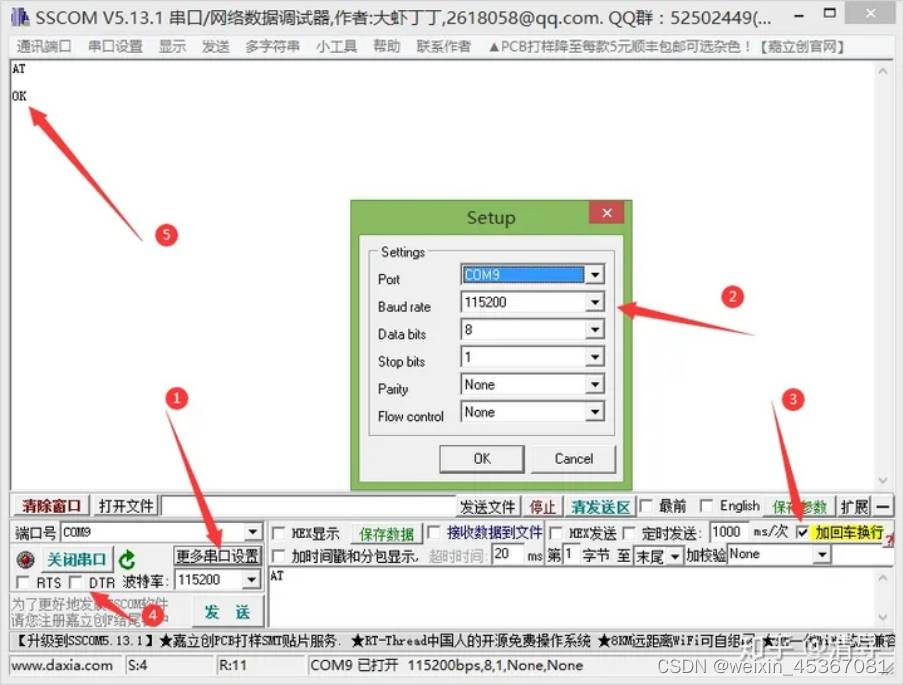

2.串口测试

测试WiFi模块指令是否收发正常，在串口调试助手中发送 :

AT

返回  Ok  即表明可以和ESP8266进行连接了，可进行接下来的AT配置

PS:接下来的所有AT指令均以返回OK为指令配置成功标识

3.查看模式并配置

逐条发送以下代码:

AT+CWMODE?//查看当前模式
AT+CWMODE=2//配置当前模式为AP模式

4.查看当前ESP8266WiFi模块密码或者进行自定义修改

逐条发送以下代码：

AT+CWSAP?//查看当前ESP8266WiFi名称和密码
AT+CWSAP="ESP","12345678",1,3,4,0//修改WiFi名称和密码等参数

它的参数分别为，接入点名称（俗称 WiFi 名（最好全英文字母，不要带数字！！））（字符串参数），密码（字符串参数），通道号，加密方式，允许接入 Station 的个数 [ 0,8 ]，还有一个默认为 0。根据上述所说，可以进行自定义修改。

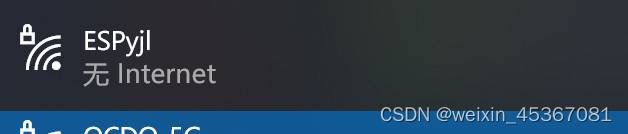

5.电脑连接ESP8266模块WiFi

在WiFi列表搜索设置的WiFi名称并输入密码连接

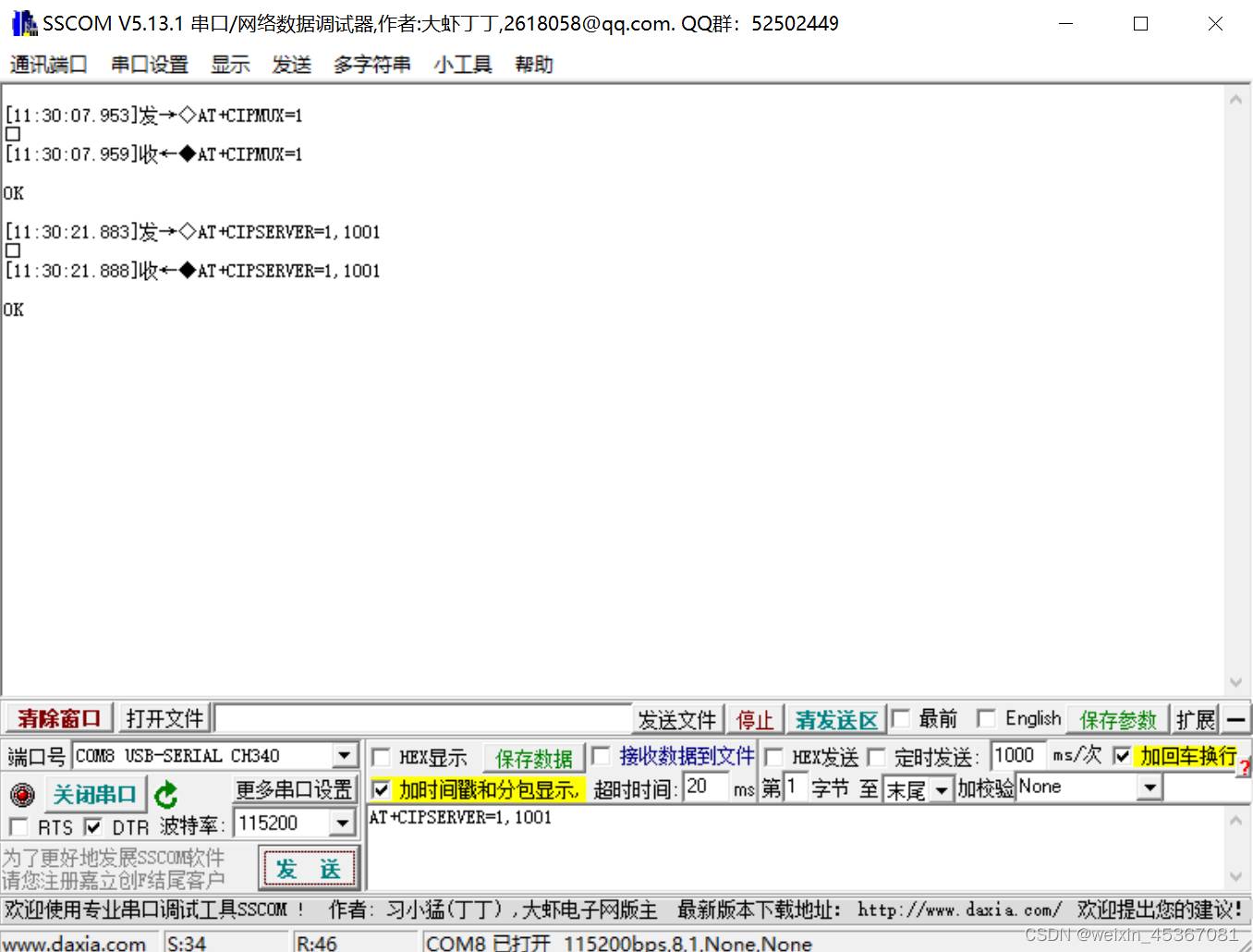

6.创建TCP服务器

AT+CIPMUX=1//设置为多链接模式
AT+CIPSERVER=1,1001//创建服务器并设置端口号为1001

7.发起TCP连接

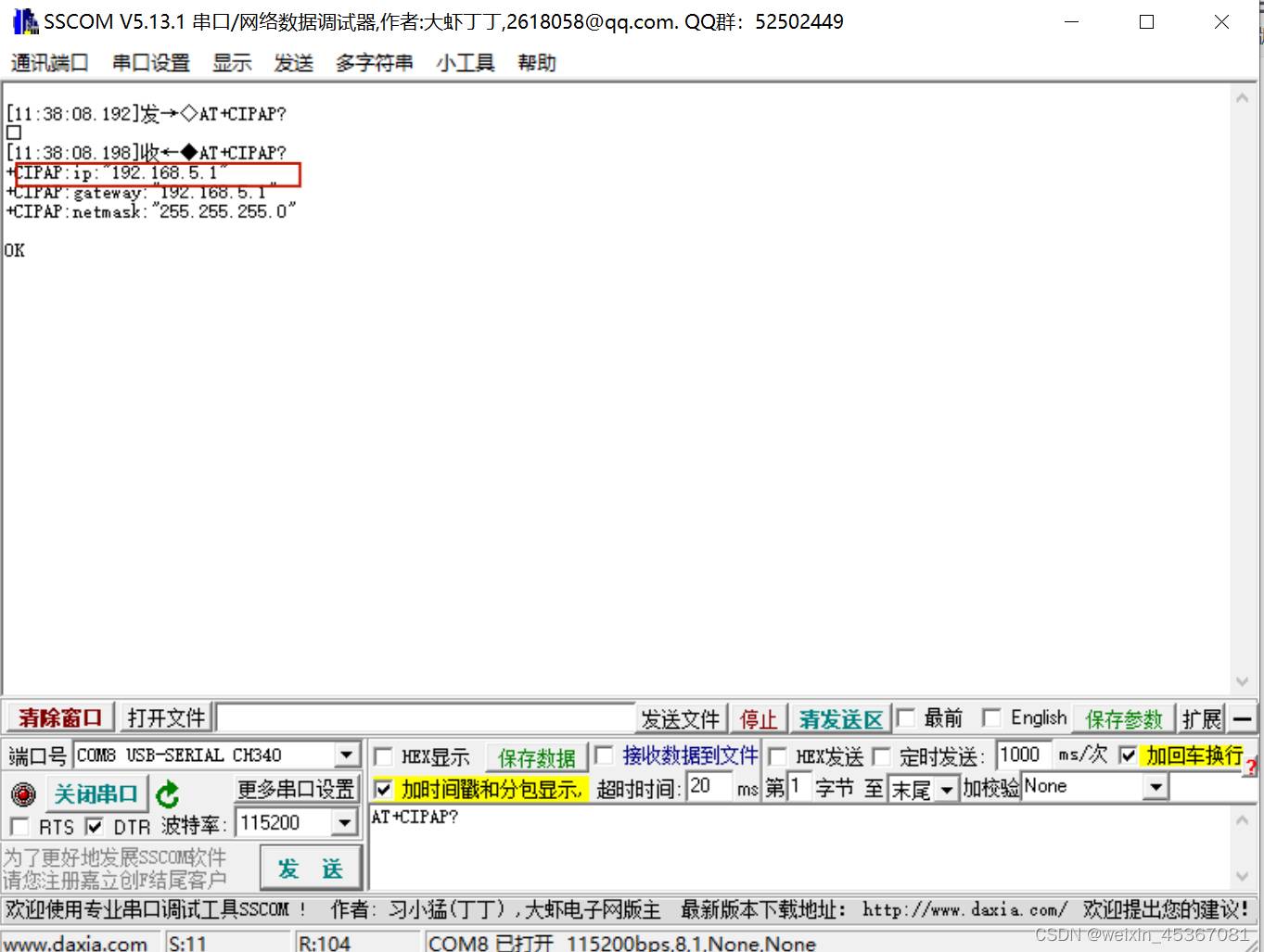

在发起 TCP 连接的时，我们应该要先知道 TCP 服务器的 IP 地址和端口号才能发起，上面设置了端口为1001 ，因此，我们只要查看 ESP8266 创建 TCP 服务器时的 IP是多少就可以了，在串口调试助手里，输入以下指令：

AT+CIPAP?

得到ESP8266创建服务器时的IP地址：192.168.5.1

因此此时有：端口号：1001，IP：192.168.5.1

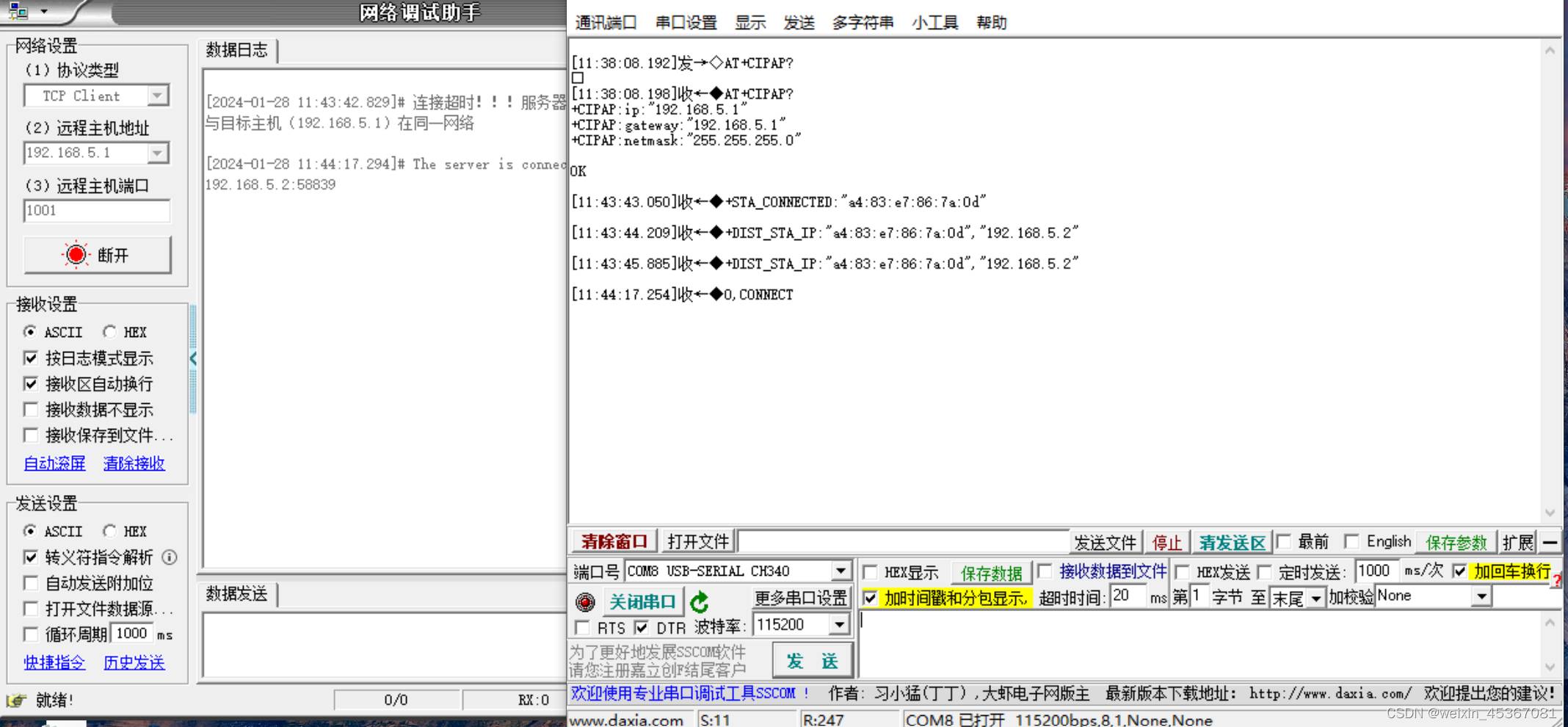

8.与网阔调试器进行连接调试

打开网络调试器NetAssist，输入刚才得到的端口号和IP，选择客户端

注意：此时必须连接ESP8266WiFi，否则无法进行连接

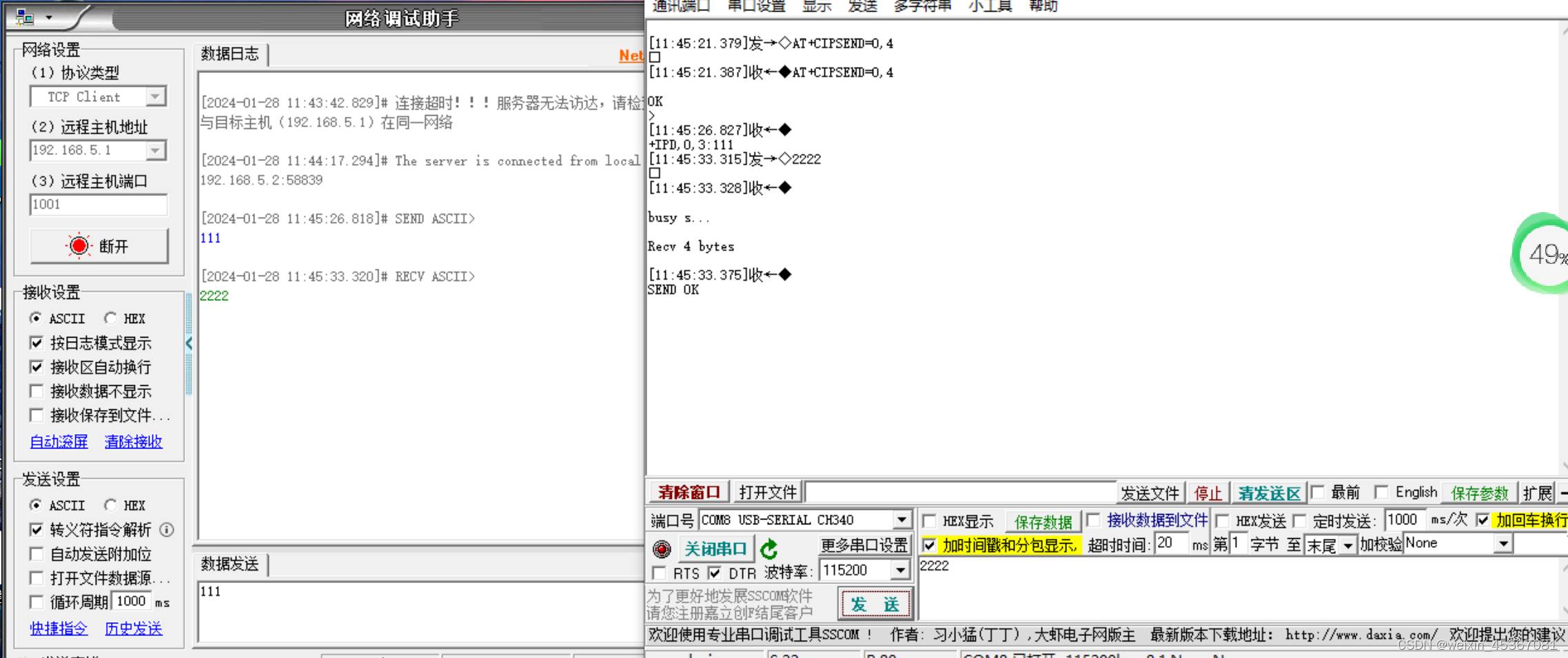

9.通信测试

互相收发数据

注意：在ESP8266（右侧）向网络调试器（左侧）发数据时必须指定发数据的字节数。

AT+CIPSEND=0,4//ESP8266作为服务器，要往客户端发数据，需要指定客户端编号和字节数//往0号客户端发4个字节的数据
OK>
//输入要发送的数据，仅前五个字节数据被发出，其他数据无效。
Recv 4 bytesSEND OK

至此AP模式测试完成！有问题请留言。
