Modbus采用主从式通信,日常使用后较多的是Modbus RIU和Modbus TCP/IP两种协议最常用的Modbus通信调试工具就是ModDcan32和ModSim32.
ModScan32用来模拟煮是被。它可以发送指定到从机设备(使用Modbus 协议的智能仪表终端设备)中,从机响应之后,就可以发在界面上返回响应寄存器的数据。
ModSim32用力模拟从机设备。它可以模拟采用Modbus 协议的智能终端。主要用在HML组态开发中,通过ModSIim32改变寄存器状态的值,模拟智能终端的状态变化,来观察HMI画面的变化。使得画面的变量配置正确。
ModSim32和ModScan32可以在同一台电脑中运行,用来模拟采用了Modbus协议的设备的数据收发过程,方法如下;
快速下载地址
modbus调试工具
https://www.alipan.com/s/7VndMPHofDL
点击链接保存,或者复制本段内容,打开「阿里云盘」APP ,无需下载极速在线查看,视频原画倍速播放。
1. ModSim32的设置:

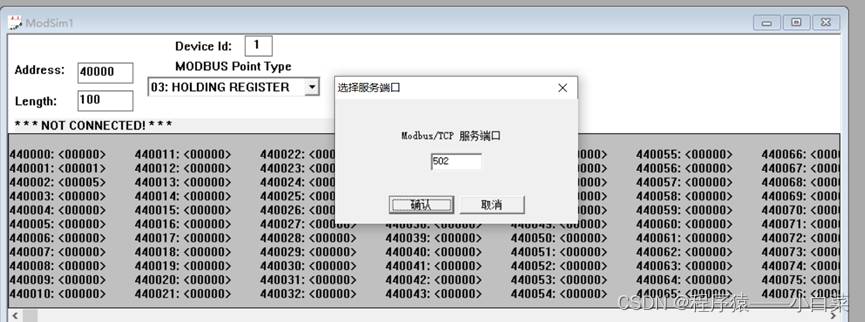

ModSim32几乎不需要设置,启动ModSim32后,在菜单栏中选择Connection(连接)->Connect(连接)>Modbus/Tcp Svr即可,弹出对话框端口默认502点击ok即可
2. ModSan32的设置

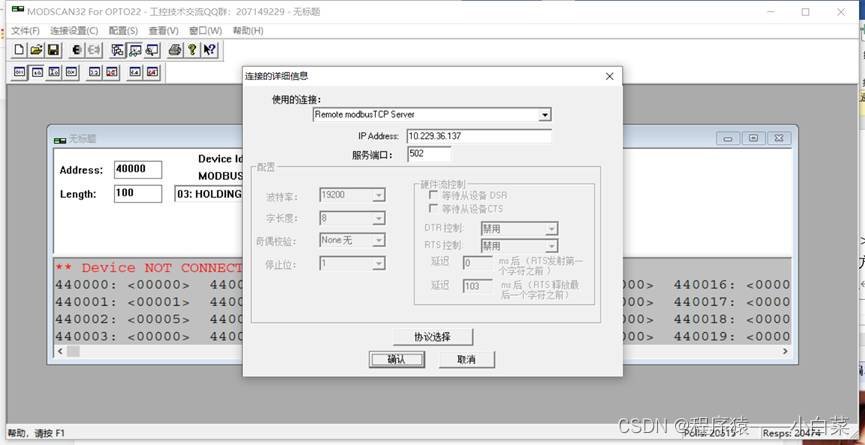

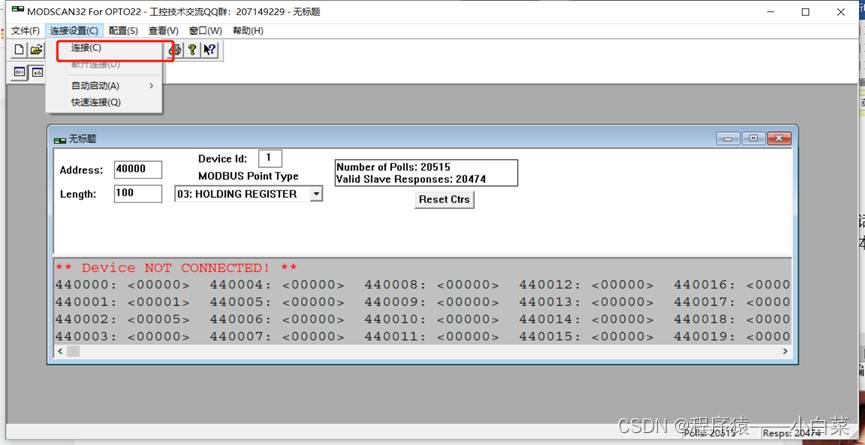

启动ModScan32后,在菜单栏中选择Connection(连接设置)->Connect(连接),弹出对话框在Connect下边选择Remote TCP/IP Server连接方式,IP Address 出填写本机IP地址,Service出为默认的502即可,点击OK.

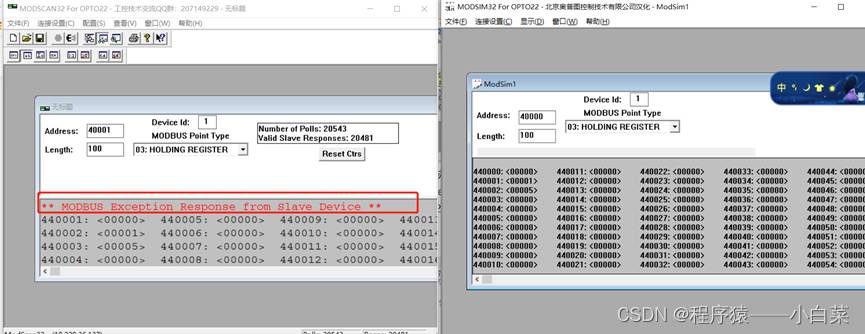

按照Modbus协议的要求去读响应功能代码(0,1,2,3,4)的地址即可,注意选择相同的Device Id,功能代码,起始地址(Adress)和长度(Length),否则提示,这是ModSim32和ModScan32中的地址不一样所致

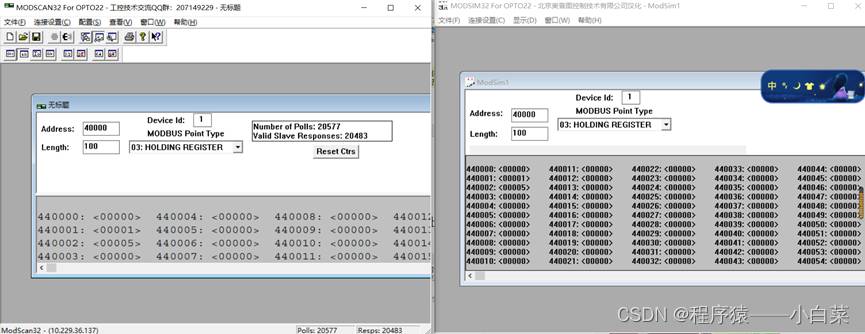

改成一样的地址就不会提示了。
另外,还需要注意的是,ModSim32可以对所有功能代码的地址进行写操作,而ModScan32只能对0和4功能代码的地址进行写操作,不能对1和3功能代码的地址进行写操作。对于ModScan32而言,1和3功能代码的地址是只读的,而0和4功能代码的地址是可读写的。

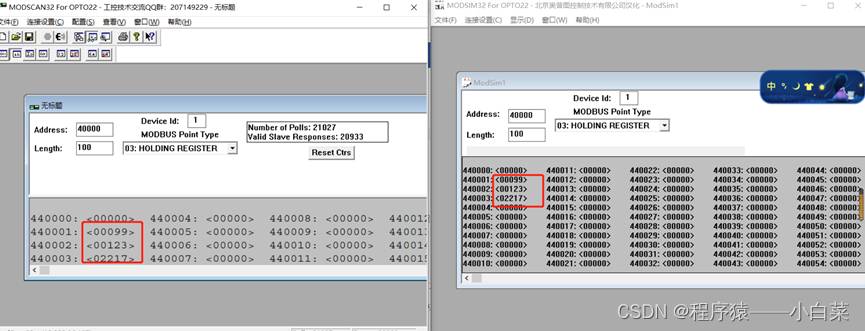

例如在ModSim32中分别对地址40001,40002,40003写入99,123,2217,则在ModScan32中可以看到40001,40002,40003三个地址显示的值也为99,123,2217。
