华为交换机的连接

昨天我写了一下交换机的原理和配置关系，所以今天就顺手写一下华为交换机的连接，算是个小实验。本章比较简单，讲的内容不是很多相对比较容易理解。

目录

一、Telnet服务

二、交换机连接步骤实验

1.思科和华为命令

2.华为几个主要的命令

三、服务器-交换机详细配置

1、 设置IP地址

2、开启telnet功能

3、设置telnet模式为密码模式

4、设置明文/密文密码

5、设置一下用户权限

 四、客户机client如何配置

1.启动客户机

2.配置管理IP

3.客户机上验证telnet服务器是否可以登录（在用户视图下）

​4.可以在客户机上保存服务器的配置信息

5.查看当前配置

五、补充

内存

命令补全

总结

---

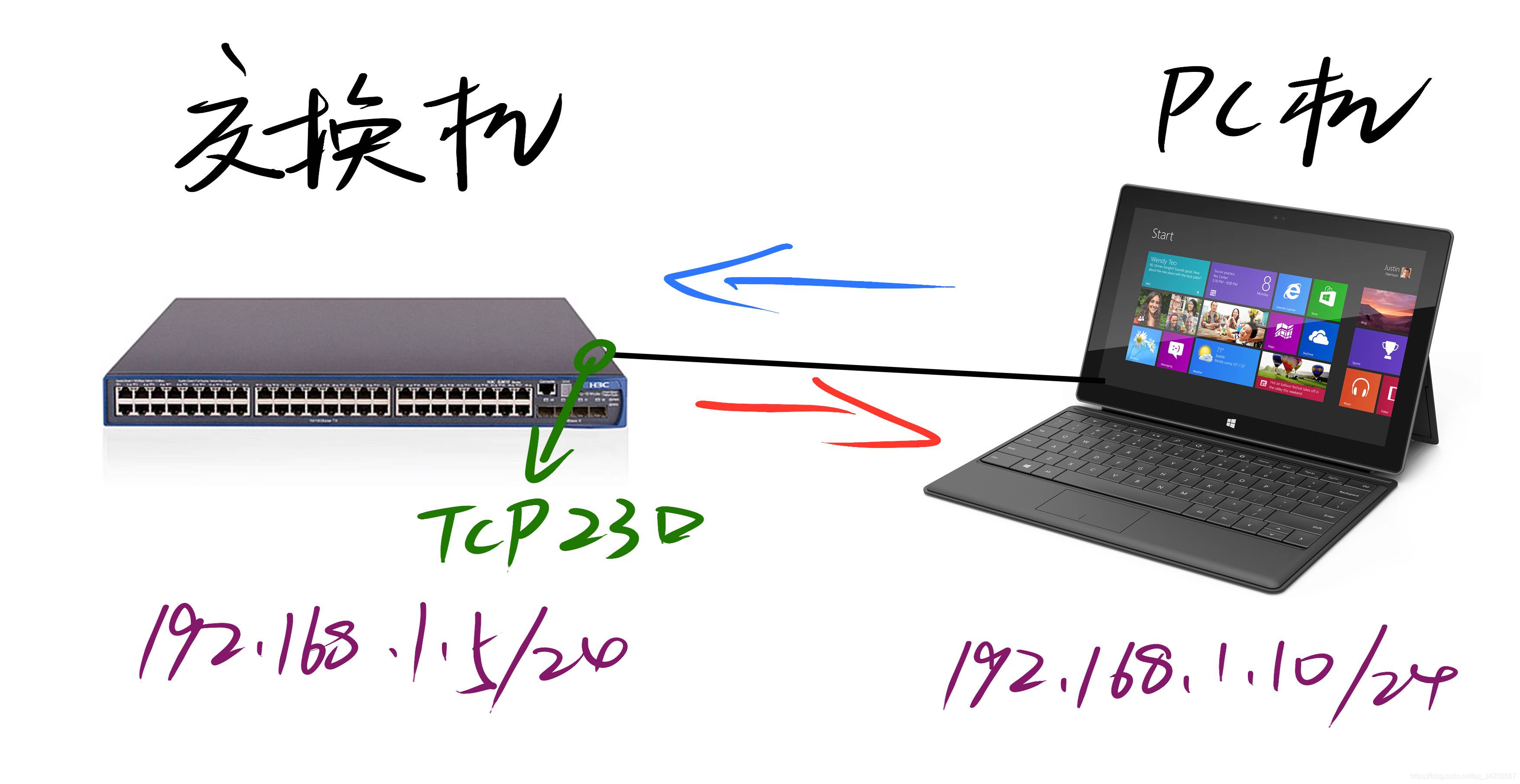

一、Telnet服务

 步骤：1.开启telnet功能  2.设置密码认证  3.认证密码  4.登录账户权限

应用层有telnet服务（telnet使用的是TCP23号端口）

telnet服务一般是C/S架构，开启telnet功能的主机是服务器（server）模式，等待用户使用telnet远程登录本机

客户机是Client模式，使用telnet协议远程登录telnet服务器

补充：C/S架构:C/S架构一般指服务器-客户机。服务器-客户机，即Client-Server(C/S)结构。C/S结构通常采取两层结构。服务器负责数据的管理，客户机负责完成与用户的交互任务。

Telnet要在用户视图下查看不能在系统视图下查看

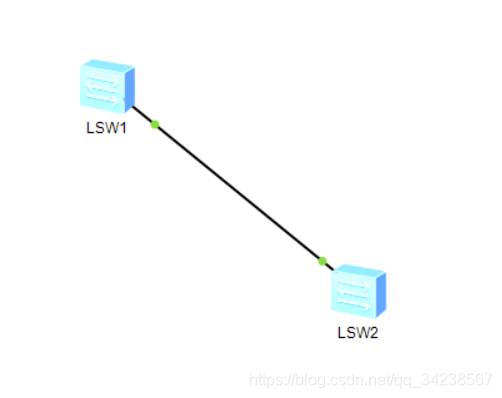

二、交换机连接步骤实验

1.思科和华为命令

命令	思科	华为
telnet	invty04 assword cisco  login	user-interface vty 0 4进入telnet authentication-mode password验证模式为密码模式 set authentication password simple Huawei 明文密码 user privilege level 3用户权限
模式	用户模式                      enable	用户视图>system-view查看、调试
#特权(查看show ) config ter	(config) #全局配置模式	系统视图[ ]配置、 查看
退出命令	-级级退出exit	-级级退出quit
	完全结束end	完全结束return
重命名	(config) #hostname	[ ]sysname R1
永不超时	ine console 0   no exec-timeout exec-timeout 0 0	user-interface console 0 idle-timeout 0 0
关闭弹出信息	config) #logging syn	< >undo terminal monitor
起始文件	startup-configuration	saved--configuration

我们主要还是看华为的命令

华为有4种视图模式 :  用户视图、系统视图、接口视图、协议视图。用的比较多的是系统视图和接口视图。

切换视图

           ① 切换用户视图( <主机名> )

                     默认状态下是用户视图  按 CTRL+ ]  可以进入用户视图

           ② 切换系统视图( [主机名] )

                        在用户模式下输入 system-view 可以进入系统视图

           ③ 切换接口视图 ( [主机名-接口名] )

                   在系统视图下 输入接口名可以进入接口视图

  补充:

           ①接口有一般有两种类型 以E开头和以G开头 以E开头的为百兆接口,以G开头的为千兆接口

           ②路由器一般选用AR2220

           ③交换机使用三层交换机 选用S3700(百兆接口) 或 S5700(千兆接口)

           ④接口连线使用auto自动连接即可

2.华为几个主要的命令

<Huawei>system-view  //进入系统视图
[Huawei]sysname SW1  //修改名字

[SW1]user-interface console 0 //永不超时命令
[SW1-ui-console0]id
[SW1-ui-console0]idle-timeout 0 0

<SW1>undo terminal monitor  //关闭弹窗
Info: Current terminal monitor is off.  //提示弹窗已关闭

三、服务器-交换机详细配置

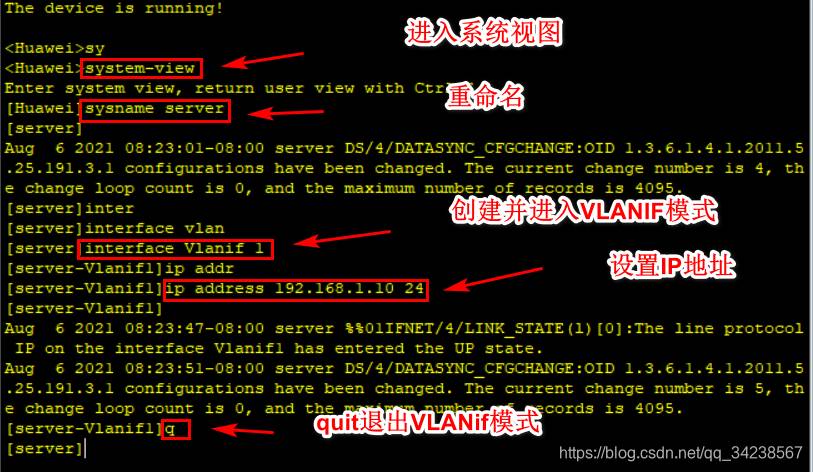

1、 设置IP地址

PS:交换机物理接口下不能配置IP地址，交换机有虚拟接口，默认接口叫vlanif 1，我们可以给默认虚拟地址配置IP，即给二层交换机配置一个管理IP。

 <server>system-view //一定要在系统视图下配置交换机管理IP
Enter system view, return user view with Ctrl+Z.
[server]interface Vlanif 1//交换机默认虚拟接口
[server-Vlanif1]ip address 192.168.1.10 24//给交换机配置管理IP
[server-Vlanif1][server-Vlanif1]quit
[server]

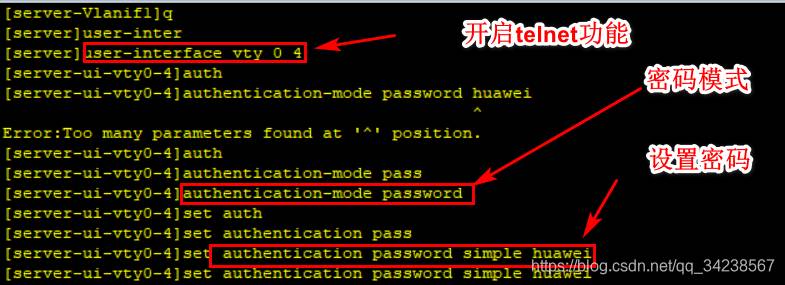

2、开启telnet功能

[server]user-interface vty 0 4                      //Vty 叫线程数，0 4允许五个人通道
[server-ui-vty0-4]

3、设置telnet模式为密码模式

[server-ui-vty0-4]authentication-mode password         //telnet模式为密码模式

4、设置明文/密文密码

[server-ui-vty0-4]set authentication password simple huawei             // simple是明文，密文是cipher，设置的密码是huawei

5、设置一下用户权限

[server-ui-vty0-4]user privilege level 3                //level 3是有管理权限的

 四、客户机client如何配置

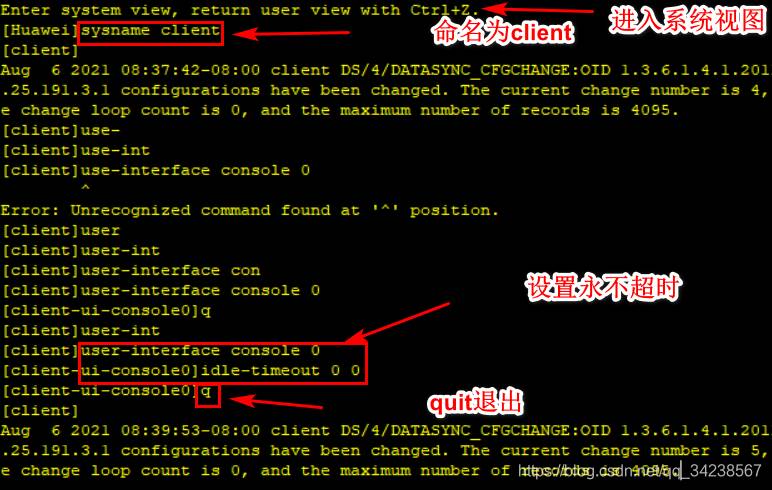

1.启动客户机

<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname client
[client]user-interface console 0
[client-ui-console0]idle-timeout 0 0
[client-ui-console0]quit
[client]

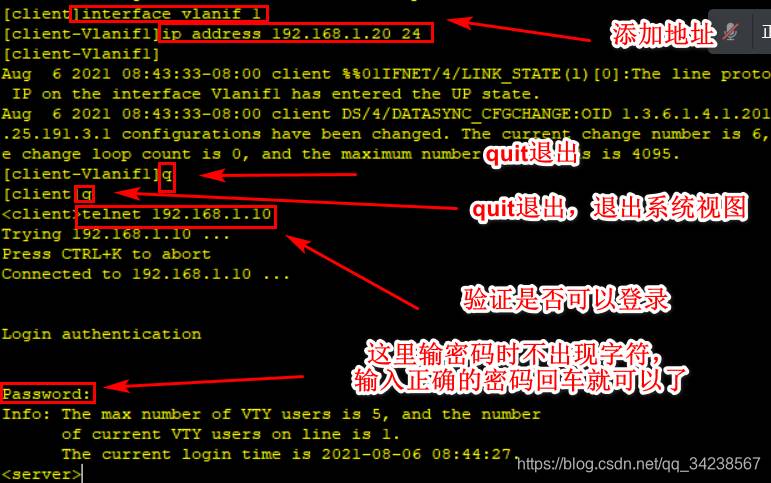

2.配置管理IP

 [client]interface vlanif 1
[client-Vlanif1]ip address 192.168.1.20 24
[client-Vlanif1]

3.客户机上验证telnet服务器是否可以登录（在用户视图下）

<client>telnet 192.168.1.10//telnet服务器的管理IP
Trying 192.168.1.10 ...
Press CTRL+K to abort
Connected to 192.168.1.10 ...


Login authentication


Password: //这里输入密码时不会出现字符，你只需要输入正确的密码回车就行了
Info: The max number of VTY users is 5, and the number
      of current VTY users on line is 1.
      The current login time is 2021-08-05 21:35:14.
<server>

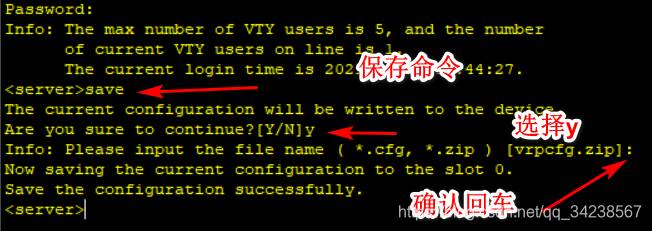

4.可以在客户机上保存服务器的配置信息

 <server>save//保存
The current configuration will be written to the device.
Are you sure to continue?[Y/N]Y//这里输入Y
Info: Please input the file name ( *.cfg, *.zip ) [vrpcfg.zip]://这里回车就好了
Now saving the current configuration to the slot 0.
Save the configuration successfully.
<server>

5.查看当前配置

      display saved-configuration //可以查看已经保存好的配置（在系统视图下）

      display current-configuration  //显示当前交换机的配置信息。

五、补充

内存

RAM：随机存取存储器
设备断电，当前配置文件丢失
RMR：只读存储器
设备断电，保存过的配置文件丢失
默认选项(c),又称缺省值,是一种计算机术语,
指在无决策者干预情况下,对于决策或应用软件、
计算机程序的系统参数的自动选择。

命令补全

在输入命令时可以使用电脑的TAB按键来补全命令，

像如果你要输入system-view，就可以输入sys，按下tab按键进行补全

总结

本次实验总共就是一下几个命令，挺简单，多输入的话记起来就容易很多。

服务器上设置管理IP

[ ]interface vlanif 1
ip address 192.168.1.10 255.255.255.0

开启Telnet功能

[ ]user-interface vty 0 4

设置Telnet模式为密码模式

authentication-mode password

设置明文/密文密码和等级

set authentication password simple huawei
user priviliage level 3

客户机上设置管理ip

[ ]interface vlanif 1
ip address 192.168.1.20 255.255.255.0

客户机验证Telnet服务器是否可以登录

< >telnet 192.168.1.10
